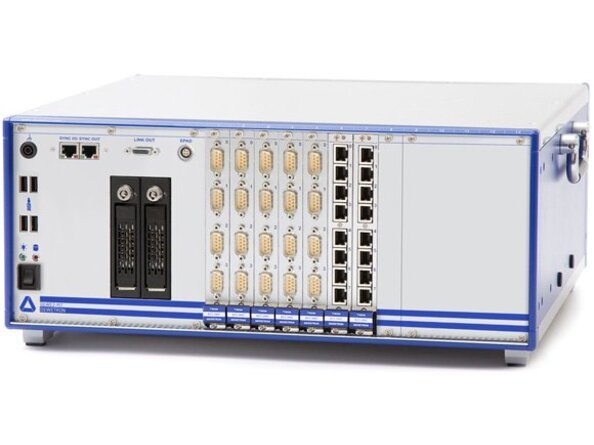

支持7个TRION™模块的插槽
交流电源供电
HDD硬盘用于数据存储,80mb /s
SSD硬盘用于操作系统和软件
所有连接端子都在前面
SYNC-CLOCK™同步所有信号源:
TRION™模块
摄像机
FlexRay接口
全球定位系统(GPS)
可扩展性
DEWE2前端机箱(用于更多TRION™插槽的场景)
CPAD/EPAD(用于静态信号低采样输入)
DEWE2-M7可以在OXYGEN测量软件的配合下充分发挥其潜力。

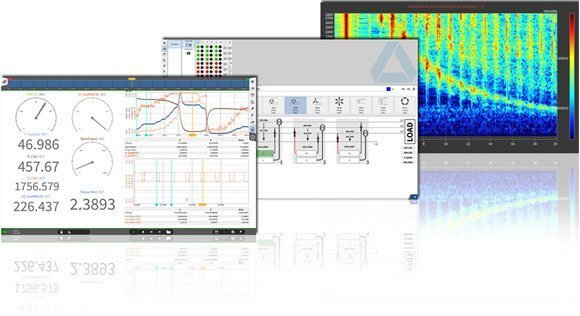

DEWETRON测量软件OXYGEN的界面

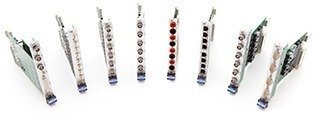

选择不同的多通道TRION™模块。用户可交换模块在每个通道上提供模拟转换。
型号 | 通道 | 采样率 [kS/s] / [bit] | 传感器供电 | 电压输入 | 电流 | IEPE | 电桥 [F/H/QU] | 热电偶 | 电荷 | RTD电阻 | Others | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
TRION-2402-MULTI | ![]() | 4/8 ISO | 204 / 24 | 0-24 V | ±100 | ![]() | ![]() | ![]() | ![]() | ![]() | CAN, TEDS | |
TRION-1820-MULTI | ![]() | 4 ISO | 2000/24 | 0-24 V | ±100 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | CAN, CNT, TEDS |
TRION-1820-POWER-4 | ![]() | 4 U + 4 I | 2000 / 18 | +9 V | 1000 VRMS | ![]() | Exchangeable current modules (20A, 2A, 0.2A, 5V) | |||||
TRION-1600-dLV | ![]() | 16 or 32 | 20 | 5 V, 12 V | ±5 / ±10 | 2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out | ||||||
TRION-1603-LV-6-L1B | ![]() | 6 ISO | 250 / 16 | 1-28 V | ±100 | ![]() | TEDS | |||||
TRION-1603-LV-6-BNC | ![]() | 6 ISO | 250 / 16 | - | ±100 | |||||||
TRION-1620-LV-6-L1B | ![]() | 6 ISO | 2000 / 24 | 1-28 V | ±100 | ![]() | TEDS | |||||
TRION-1620-ACC | ![]() | 6 ISO | 2000 / 24 | 4 / 8 mA | ±100 | ![]() | Tacho | |||||
TRION-1802-dLV | ![]() | 16 or 32 | 200 / 100 | 5 V , 12 V | ±5 / ±10 | 2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out | ||||||
TRION-2402-dACC | ![]() | 6/8 DIFF | 204 / 24 | 0.1-24 mA | ±100 | ![]() | ![]() | Tacho, TEDS | ||||
TRION-2402-dSTG | ![]() | 6/8 DIFF | 204 / 24 | 0-13 V | ±10 | ![]() | ![]() | ![]() | TEDS | |||
TRION-2402-V | ![]() | 4/8 ISO | 204 / 24 | ±1000 | ||||||||
TRION-BASE | ![]() | 16 DI(O) + 2 CNT | 2000 / - | 5 V, 12 V | DIO, IRIG-B DC, Counter | |||||||
TRION-TIMING-V3 | ![]() | 8 DIO + 1 CNT | 2000 / - | 5 V, 12 V | DIO, IRIG full, GPS 1Hz, Counter | |||||||
TRION-CNT | ![]() | 6 ISO | 204 / - | 5 V, 12 V | Counter | |||||||
TRION-CAN | ![]() | 2/4 ISO | 1000 kBit/s | 5 V, 12 V | CAN | |||||||
TRION-DI-48 | ![]() | 48 ISO | 3000 / - | 5 V | Digital Input | |||||||
TRION-VGPS-20-100-V3 | ![]() | 8 DIO + 1 CNT | 2000 / - | 5 V, 12 V | DIO, Counter, GPS 100Hz |

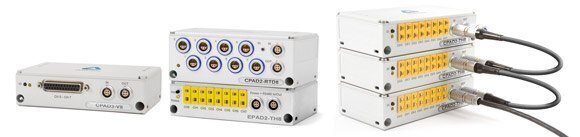

连接外部,多通道模块,整合模拟信号调理和A/D转换器在一个极端坚固的盒子,可以菊花链式连接。
型号 | 通道 | 采样率[kS/s] / [bit] | 接口 | 电压量程 [V] | 电流 | 热电偶 | 热电阻RTD | |
---|---|---|---|---|---|---|---|---|
CPAD3-V8 | ![]() | 8 ISO | 100 / 20 | CAN 2.0B | ± 50 | |||
CPAD3-TH8 | ![]() | 8 ISO | 100 / 20 | CAN 2.0B | ![]() | |||
CPAD2-V8 | ![]() | 8 ISO | 12 / 24 | CAN 2.0B | ± 50 | |||
CPAD2-TH8 | ![]() | 8 ISO | 12 / 24 | CAN 2.0B | ![]() | |||
CPAD2-RTD8 | ![]() | 8 ISO | 12 / 24 | CAN 2.0B | ![]() | |||
CPAD2-LA8 | ![]() | 8 ISO | 12 / 24 | CAN 2.0B | ![]() | |||
EPAD2-V8 | ![]() | 8 ISO | 12 / 24 | RS-485 | ± 50 | |||
EPAD2-TH8 | 8 ISO | 12 / 24 | RS-485 | ![]() | ||||
EPAD2-RTD8 | ![]() | 8 ISO | 12 / 24 | RS-485 | ![]() | |||
EPAD2-LA8 | ![]() | 8 ISO | 12 / 24 | RS-485 | ![]() |
