我们的多通道信号调理模块在每个通道上提供单独的A/D转换,并具有抗混叠滤波器,最高可达24位分辨率。所有模拟输入模块可实现同步采样。可更换的TRION3和TRION模块可以方便灵活的对数采系统进行升级或搭建-只需将它们插入您合适的DEWETRON DAQ华体会精准计划 中。
有两个模块系列:高速TRION3模块仅与DEWE3机箱兼容。但TRION模块可用于DEWE3和DEWE2机箱。

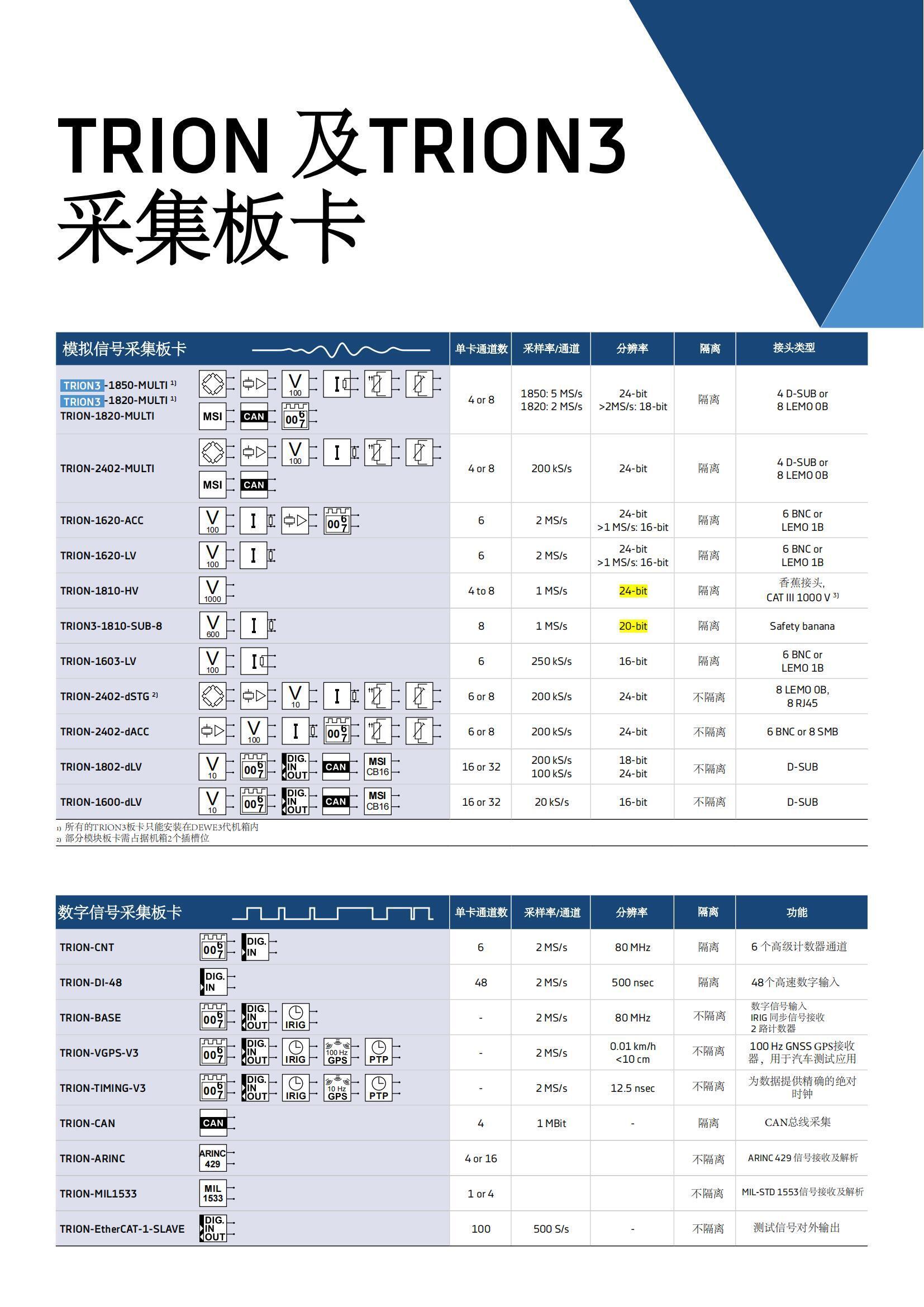

德维创有如下不同类型的数采板卡可供选择:
模拟量输入模块
功率模块
子模块
数字量输入模块
模拟量输出模块
型号 | ![]() | 通道 | 采样率 | 分辨率 | 接口类型 |
---|---|---|---|---|---|
TRION3 -1850-MULTI | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | 4/8 | 5 MS/s | 24-bit >2 MS/s: 18-bit | 4 D-SUB or 8 LEMO 0B |
TRION3 -1820-MULTI | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | 4/8 | 2 MS/s | 24-bit >2 MS/s: 18-bit | 4 D-SUB or 8 LEMO 0B |
TRION-1820-MULTI | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | 4 | 2 MS/s | 24-bit >2 MS/s: 18-bit | 4 D-SUB |
TRION-2402-MULTI | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | 4/8 | 200 kS/s | 24-bit | 4 D-SUB or 8 LEMO 0B |
TRION-1620-ACC | ![]() ![]() ![]() ![]() | 6 | 2 MS/s | 24-bit >1 MS/s: 16-bit | 6 BNC or LEMO 1B |
TRION-1620-LV | ![]() ![]() | 6 | 2 MS/s | 24-bit >1 MS/s: 16-bit | 6 BNC or LEMO 1B |
TRION-1810-HV | ![]() | 4/8 | 1 MS/s | 24-bit | Safety banana, CAT III 1000 V |
TRION3 -1810-SUB-8 | ![]() ![]() | 8 | 1 MS/s | 20-bit | Safety banana |
TRION-1603-LV | ![]() ![]() | 6 | 250 kS/s | 16-bit | 6 BNC or LEMO 1B |
TRION-2402-dSTG | ![]() ![]() ![]() ![]() ![]() ![]() | 6/8 | 200 kS/s | 24-bit | 8 LEMO 0B or 8 RJ45 |
TRION-2402-dACC | ![]() ![]() ![]() ![]() ![]() ![]() | 6/8 | 200 kS/s | 24-bit | 6 BNC or 8 SMB |
TRION-1802-dLV | ![]() ![]() ![]() ![]() ![]() | 16/32 | 200 kS/s 100 kS/s | 18-bit 24-bit | D-SUB |
TRION-1600-dLV | ![]() ![]() ![]() ![]() ![]() | 16/32 | 20 kS/s | 16-bit | D-SUB |
型号 | ![]() | 通道 | 采样 | 分辨率 | 特点 |
---|---|---|---|---|---|
TRION-CNT | ![]() ![]() | 6 | 2 MS/s | 80 MHz | 6 通道高 级计数器 |
TRION-DI-48 | ![]() | 48 | 2 MS/s | 500 nsec | 48路高 速数字输入 |
TRION-BASE | ![]() ![]() ![]() | – | 2 MS/s | 80 MHz | 基础 IO板卡 IRIG 同步和2个计数器 |
TRION-VGPS-V3 | ![]() ![]() ![]() ![]() ![]() | – | 2 MS/s | 0.01 km/h <10 cm | 100 Hz GNSS接收器用于汽车行业 |
TRION-TIMING-V3 | ![]() ![]() ![]() ![]() ![]() | – | 2 MS/s | 12.5 nsec | 精确时间同步测试数据 |
TRION-CAN | ![]() | 4 | 1 MBit | – | D-SUB |
TRION-ARINC | ![]() | 4 or 16 | – | – | ARINC429信号解码, 解码信号输出 |
TRION-MIL1533 | ![]() | 1 or 4 | – | – | MIL-STD-1553信号解码, 解码信号输出 |
TRION-EtherCAT-1-SLAVE | ![]() | 100 | 500 S/s | – | 测试数据输出 |
型号 | 通道 | 采样率 | 分辨率 | 接口类型 | |
---|---|---|---|---|---|
TRION3 -1810M-POWER | ![]() ![]() | 8 (4U/4I) | 10 MS/s | 18-bit | 固定: 4 x 香蕉头 CAT III 1000 V – 可选: 4 x Sub-Modules |

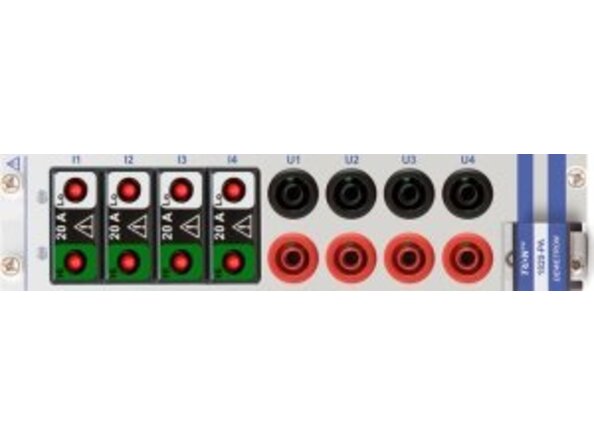

TRION3 -1820-POWER | ![]() ![]() | 8(4U/4I) | 2 MS/s | 18-bit | 固定: 4 x 香蕉 头CAT III 1000 V –可选: 4 x Sub-Modules |
TRION-1820-POWER | ![]() ![]() | 8(4U/4I) | 2 MS/s | 24-bit | 固定: 4 x 香蕉 头CAT III 1000 V –可选: 4 x Sub-Modules |
TRION-1810-HV | ![]() | 8 (4U/4I) | 1 MS/s | 24-bit | 固定: 4 x 香蕉 头CAT III 1000 V –可选: 4 x Sub-Modules |

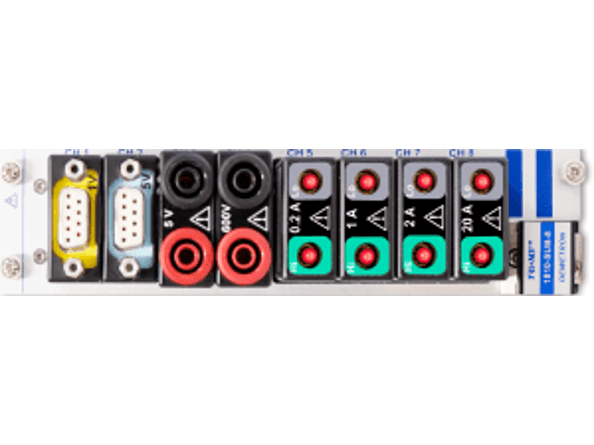

TRION3 -1810-SUB-8 | ![]() ![]() | 8 | 1 MS/s | 18-bit | 固定: 0 – 可选: 8 x Sub-Modules |
型号 | 通道 | 采样率 | 分辨率 | 接口类型 | |
---|---|---|---|---|---|
TRION3 -1850-MULTI-AOUT-8 | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | IN: 8 OUT: 8 | IN: 5 MS/s OUT: 2.5 MS/s | IN: 24-bit OUT: 32-bit | IN: LEMO 0B OUT: D-SUB, BNC |
TRION3 -1820-MULTI-AOUT-8 | ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() | IN: 8 OUT: 8 | IN: 2 MS/s OUT: 2.5 MS/s | IN: 24-bit OUT: 32-bit | IN: LEMO 0B OUT: D-SUB, BNC |
TRION3 -AOUT-8 | ![]() | OUT: 8 | 2.5 MS/s | Up to 32-bit | OUT: D-SUB, BNC |
型号 | 图片 | 量程 | 安全等级 | 带宽 | 接口 | |
---|---|---|---|---|---|---|
电流输入子模块 (直接或传感器) | ||||||
![]() | 20 A module TRION-POWER-SUB-CUR-20A-1B | ![]() | 20 ARMS (±40 APEAK) | CAT II 600 V, unfused | 300 kHz | Safety banana (male) |
![]() | 2 A module TRION-POWER-SUB-CUR-2A-1B | ![]() | 2 ARMS (±4 APEAK) | CAT II 600 V, unfused | 300 kHz | Safety banana (male) |
![]() | 1 A module TRION-POWER-SUB-CUR-1A-1B | ![]() | 1 ARMS (±2 APEAK) | CAT II 600 V, unfused | 300 kHz | Safety banana (male) |
![]() | 0.2 A module TRION-POWER-SUB-CUR-02A-1B | ![]() | 0.2 ARMS (±0.4 APEAK) | CAT II 600 V, unfused | 300 kHz | Safety banana (male) |
![]() | Seamless auto-range module TRION-SUB-XA | ![]() | COMING SOON | Safety banana (male) | ||
电压输入子模块 | ||||||
![]() | 1 V module TRION-POWER-SUB-dLV-1V | ![]() | 1 VRMS (±2 VPEAK) | 非隔离,取决于电流传感器 | 5 MHz | D-SUB-9 socket |
![]() | 5 V module TRION-POWER-SUB-dLV-5V | ![]() | 5 VRMS (±10 VPEAK) | 5 MHz | D-SUB-9 socket | |
![]() | Clamp input module TRION-POWER-SUB-dLV-1 | ![]() | 5 VRMS (±10 VPEAK) | 150 kHz | D-SUB-9 socket | |
![]() | 600 V module TRION-SUB-600V | ![]() | 600 VRMS (±1500 VPEAK) | CAT II 600 V, 电气隔离 | 300 kHz | Safety banana |
![]() | 5 V module TRION-SUB-5V | ![]() | 5 VRMS (±10 VPEAK) | CAT II 600 V, 电气隔离 | 300 kHz | Safety banana |
![]() | Seamless auto-range module TRION-SUB-XV | ![]() | COMING SOON | Safety banana |
