可外部连接、多通道的CPAD/EPAD模块是将模拟信号调理与A/D转换集成在一个极其坚固的盒子中的模块,具有CAN或RS485接口。
用于在复杂环境中精确采集慢速信号,例如在车辆的发动机舱。以12至100Hz每通道的速度作为DEWETRON仪器的扩展高质量地记录数据。

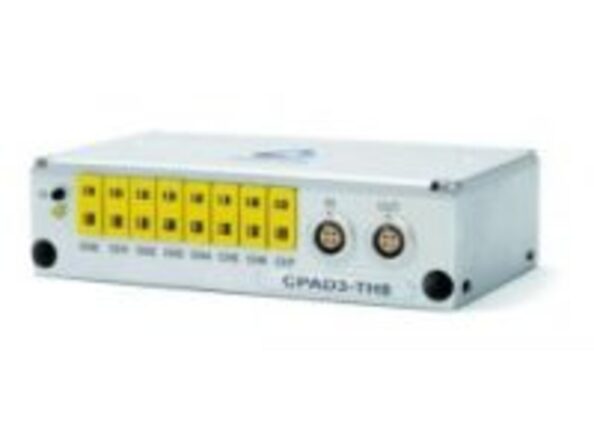

CPAD3是多通道模块,并将模拟信号调理与A/D转换集成在一个极其坚固的盒子中。8个测量通道每个通道都具有一个100Hz采样率的A/D转化器。
每通道极低噪音20位A/D转换器
1500 V的高电流隔离
数据输出标准CAN接口
名称 | 通道 | 采样率[KS/s] | 接口 | 电压范围 | |
CPAD3-V8 |
| 8 ISO | 100 / 20 | CAN 2.0B | ±50v |
CPAD3-TH8 |
| 8 ISO | 100 / 20 | CAN 2.0B |

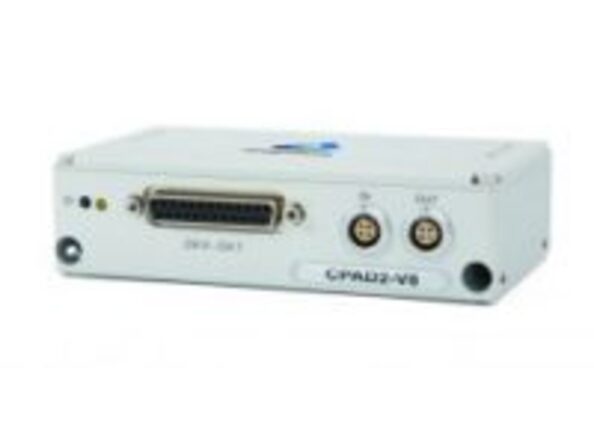

与CPAD3系列相同,CPAD2系列通过高速CAN总线传输数据。但是与CPAD3相比,它采用一个采样率为12Hz的24位A/D转换器,并提供350V隔离。
名称 | 通道 | 采样率[KS/s] | 接口 | 电压范围 | |
CPAD2-V8 |
| 8 ISO | 12 / 24 | CAN 2.0B | ±50v |
CPAD2-TH8 | ![]()
| 8 ISO | 12 / 24 | CAN 2.0B | |
CPAD2-LA8 |
| 8 ISO | 12 / 24 | CAN 2.0B | |
CPAD2-RTD8 |
| 8 ISO | 12 / 24 | CAN 2.0B |

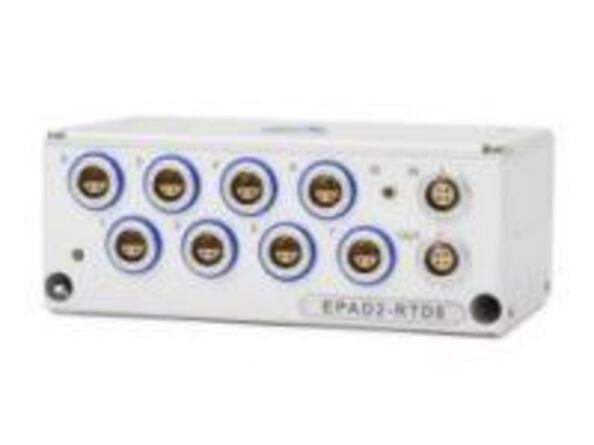

EPAD2具有12Hz采样率24位A/D转换器,通过RS485总线传输数据,350V隔离。在EAPD2系列中有一个接口模块EPAD2-USB它将RS485数据转化位USB。每台DEWETRON系统上都有一个EPAD2接口,只需要一根电缆就可以将EPAD2变成该系统的静态通道扩展。
名称 | 通道 | 采样率[KS/s] | 接口 | 电压范围 | |
EPAD 2-V8 |
| 8 ISO | 12 / 24 | RS-485 | ±50v |
EPAD 2-TH8 |
| 8 ISO | 12 / 24 | RS-485 | |
EPAD 2-LA8 |
| 8 ISO | 12 / 24 | RS-485 | |
EPAD 2-RTD8 |
| 8 ISO | 12 / 24 | RS-485 |
