德维创hth官网产品

产品描述:混合信号hth官网产品 德维创hth官网产品 同时也是一台混合信号记录仪,这就意味着您只需要一台仪器就可以记录所有输入信号: 模块化和混合的信号输入 隔离的电压,电流信号输入 高性能 ...
服务热线:15021562539
立即咨询

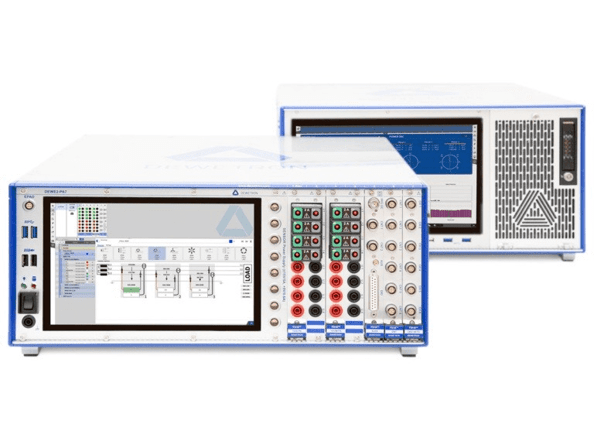

DEWETRONhth官网产品
 Power-AnalyzerCN_00


1667579348667968

DEWETRONhth官网产品
 Power-AnalyzerCN_08

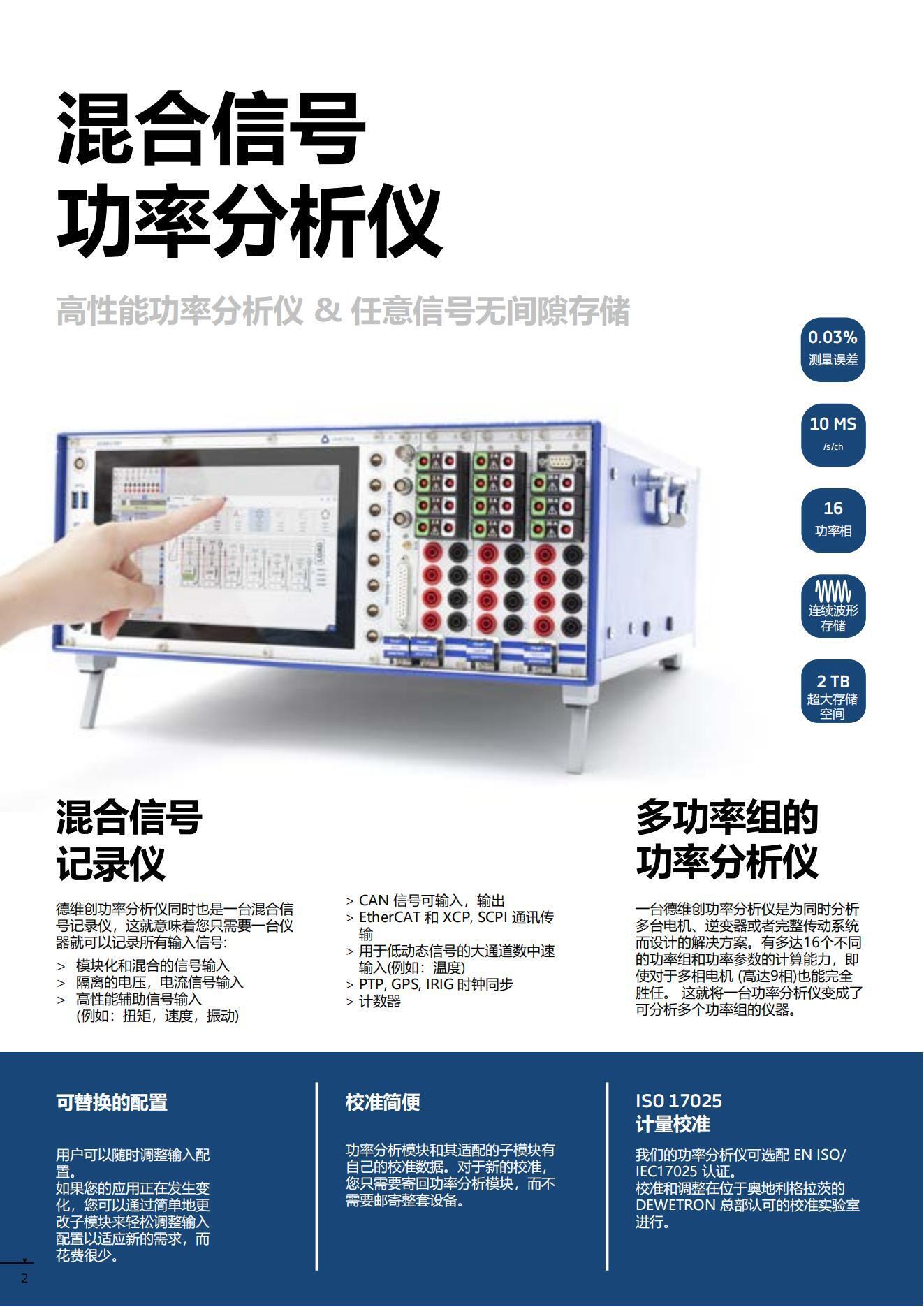

混合信号hth官网产品

德维创hth官网产品 同时也是一台混合信号记录仪,这就意味着您只需要一台仪器就可以记录所有输入信号:

  • 模块化和混合的信号输入

  • 隔离的电压,电流信号输入

  • 高性能辅助信号输入 (例如:扭矩,速度,振动)

  • 超大存储 空间 2 TB 连续波形 存储

  • CAN 信号可输入,输出

  • EtherCAT 和 XCP, SCPI 通讯传 输

  • 用于低动态信号的大通道数中速 输入(例如:温度)

  • PTP, GPS IRIG 时钟同步

  • 计数器


DEWETRON混合信号hth官网产品 是用于高性能功率分析的良好的解决方案

  • 高达10MS/s的采样率@18位分辨率

  • 0.03%基础测量误差

  • 多达16个不同的功率相位

  • 原始数据采集记录

  • CAT IV的高安全等级



高精度功率模块

得益于基础测量误差仅为0.03%,hth官网产品 可以达到非常高的精度,即使是在小信号量程内,整个分析过程都保证了高精度。

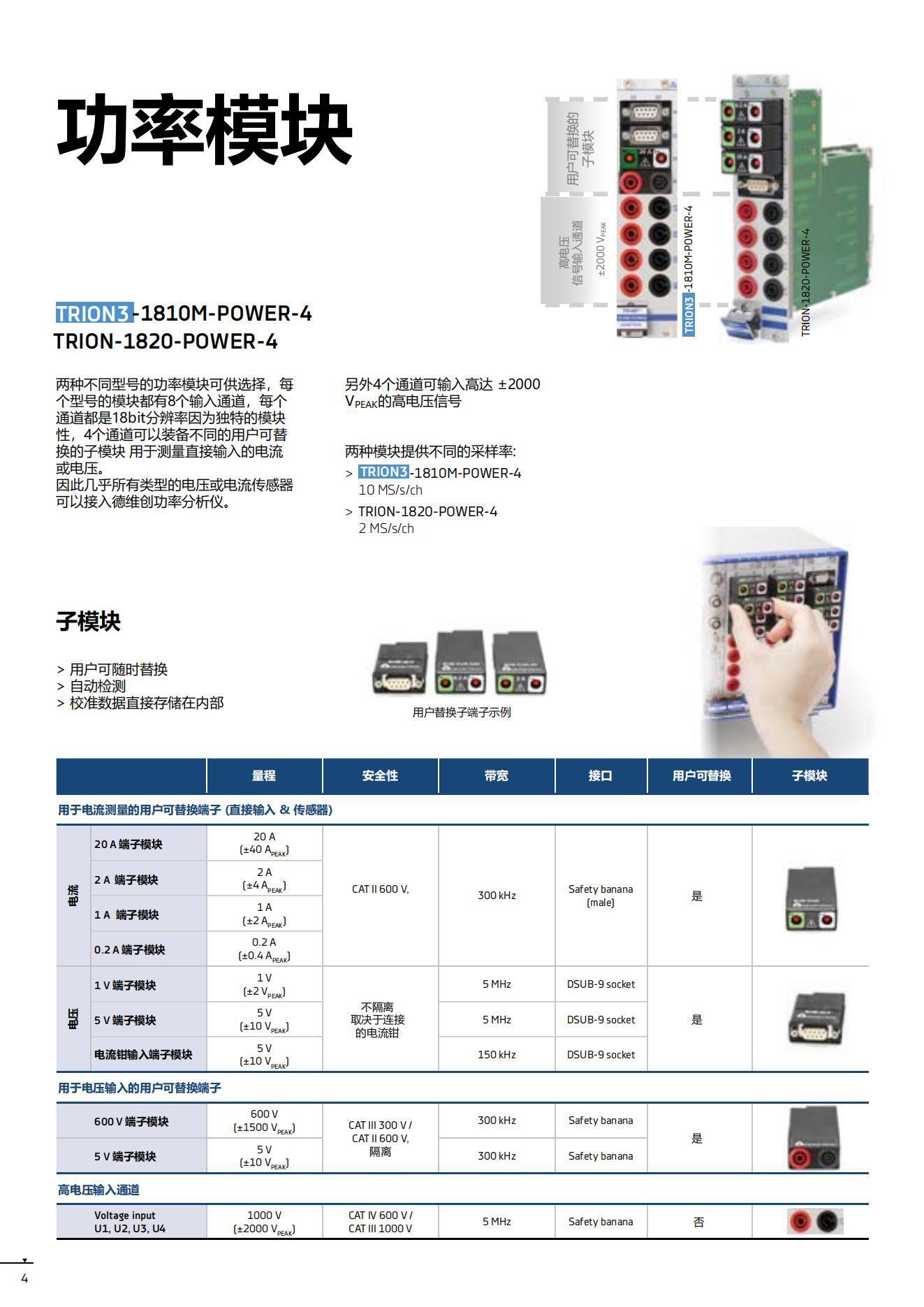

两种hth官网产品 模块的比较

由于DEWETRON的模块化方法,任何基于Trion/Trion(3)的数据采集硬件都可以成为hth官网产品 。您可以在两种功率测量模块中做选择:

TRION3-1810M-POWER-4  采样率10 MS/s/ch

TRION-1820-POWER-4       采样率 2 MS/s/ch

每一种都具有8个输入通道和18位的分辨率。由于其独特的模块性,功率测量模块上有4个通道可以配备不同的用户可替换的子模块,用于直接测量电流或电压。因此,几乎任何类型的电压或电流传感器都可以连接到DEWETRONhth官网产品

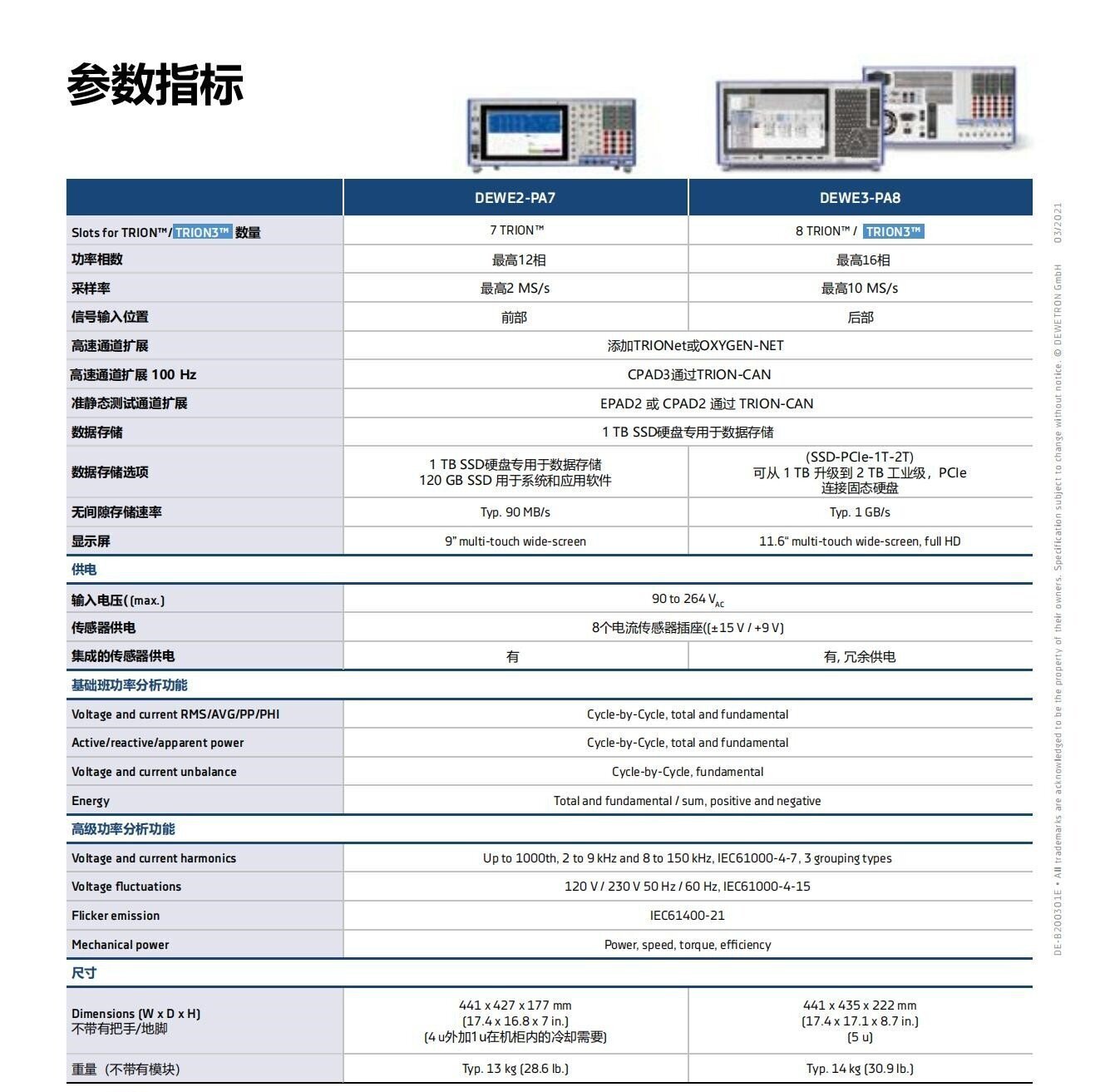

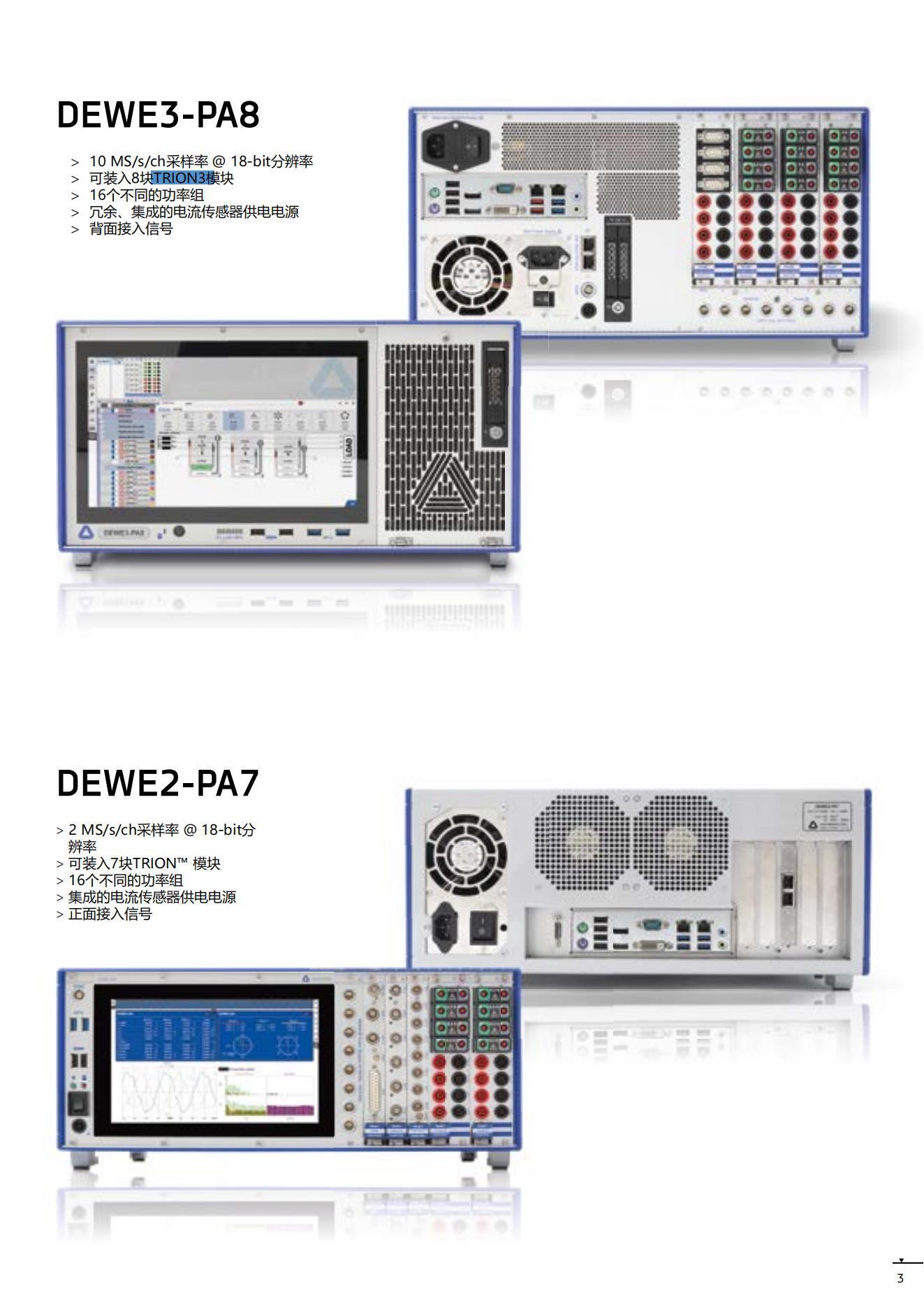

三种型号hth官网产品 主机对比:

型号

DEWE2-PA7

DEWE3-PA8

DEWE3-PA8-RM





相位数

Up to 12

Up to 16

Up to 16

采样率

2 MS/s/ch

10 MS/s/ch

10 MS/s/ch

TRION(3) 板卡

7 x TRION

8 x TRION3 or TRION

8 x TRION3 or TRION

安装位置

前面板

后面板

前面板

基础精度

0.03 %

0.03 %

0.03 %

功率精度

0.04 %

0.04 %

0.04 %

显示屏

9”

11.6”

重量

13 kg

14 kg

15.8 kg

尺寸

441 x 427 x 177 mm
4u+1u

      机箱散热

441 x 435 x 222 mm
5u
19” 机架安装

442 x 435 x 222 mm
5u
19” 机架安装

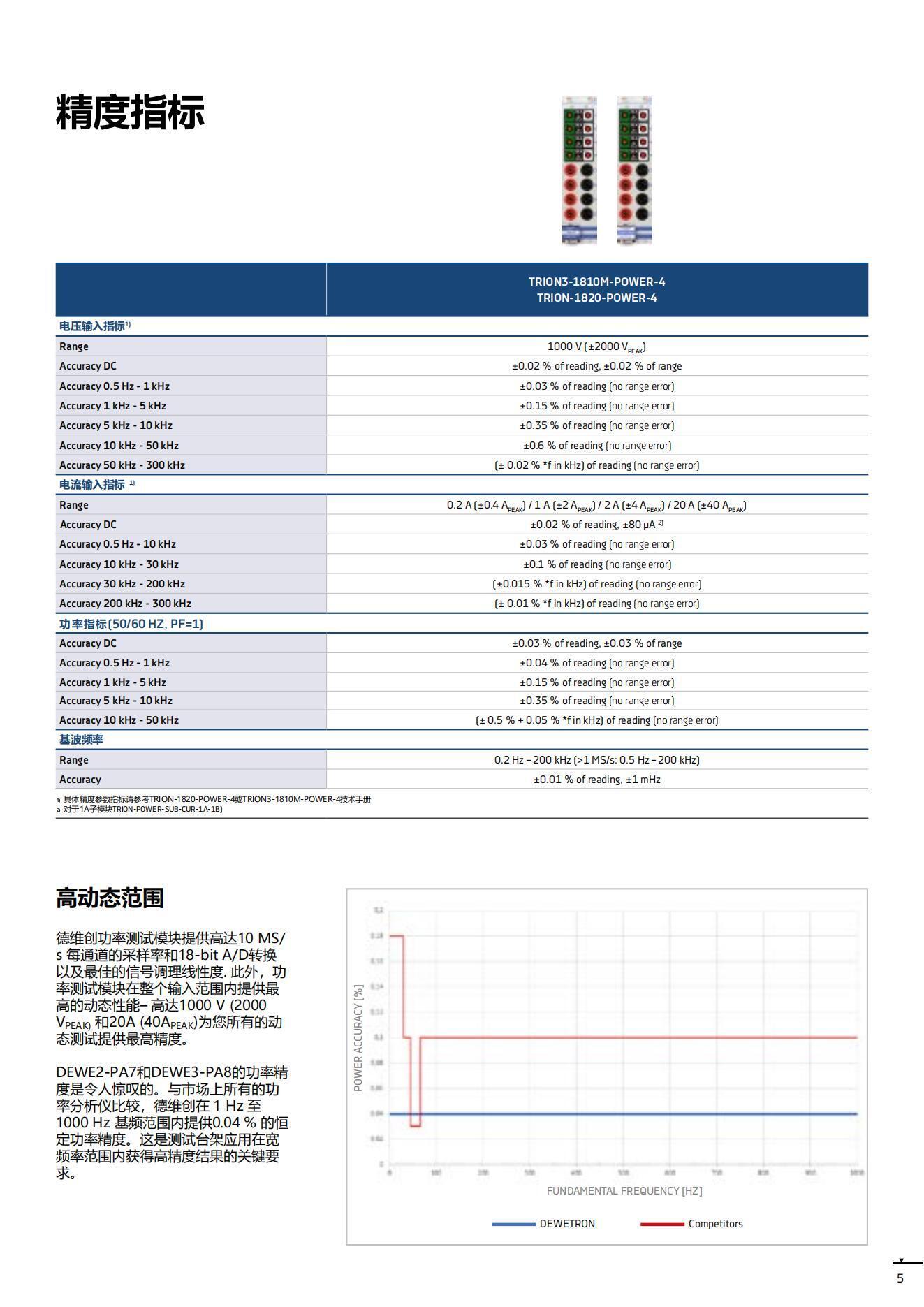

高动态范围

德维创功率测试模块提供高达10 MS/ s 每通道的采样率和18-bit A/D转换 以及的信号调理线性度. 此外,功率测试模块在整个输入范围内提供高的动态性能– 高达1000 V (2000  VPEAK) 和20A (40APEAK)为您所有的动态测试提供高精度。 hth365华体会 和DEWE3-PA8的功率精度是令人惊叹的。与市场上所有的hth官网产品 比较,德维创在 1 Hz 至 1000 Hz 基频范围内提供0.04 % 的恒定功率精度。这是测试台架应用在宽频率范围内获得高精度结果的关键要求。

多通道多相位hth官网产品

 一台德维创hth官网产品 是为同时分析多台电机、逆变器或者完整传动系统而设计的解决方案。有多达16个不同的功率组和功率参数的计算能力,即使对于多相电机 (高达9相)也能完全胜任。 这就将一台hth官网产品 变成了可分析多个功率组的仪器。

多个可自由定义的屏幕

使用德维创hth官网产品 ,您可以自由定义不同的屏幕并在与传统hth官网产品 兼容的视图之间轻松选择,或通过拖放(使用手指或鼠标/触摸板)设计您自己喜欢的视图。 在一个设置中可以非常简单地设置多个视图,只需单击一下就 可以选择实际感兴趣的视图。 浏览采集的数据(包括以高达10MS/s的速度存储的原始据) 既快速又简单。所有屏幕都会同步更新,无论是谐波、电压和 电流的精确波形、特殊的 FFT 还是其他任何特别感兴趣的东 西。

原始数据记录/波形记录

波形数据,混合信号并且是一台hth官网产品 ?一台德维创hth官网产品 包含了所有! 德维创hth官网产品 可对任何模拟或数字信号进行 可靠的无间隙原始数据记录,同时对多个功率组 进行高性能功率计算。

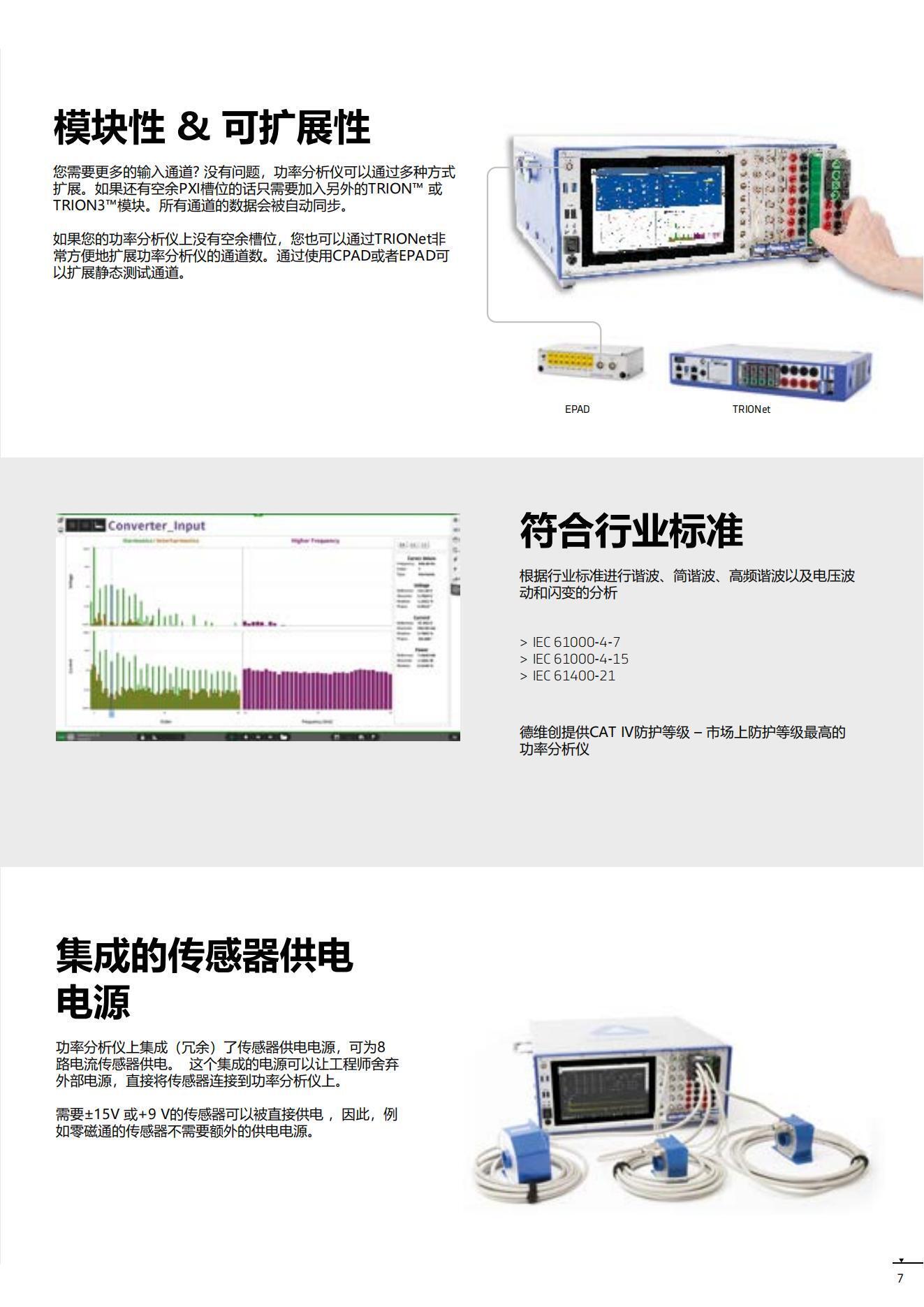

模块化和可扩展性

您需要更多的输入通道吗?没问题,hth官网产品 可以通过同种方式扩展通道。如果hth官网产品 上有空余的插槽那就只需要再加一个Trion™模块,或者使用TRIONet可以获得更多的通道数。数据在所有通道之间自动同步。如果需要更多的通道数,您可以轻松地使用DEWE2机箱获得更多的通道数,如果您的hth官网产品 上没有空余槽位,您也可以通过TRIONet非 常方便地扩展hth官网产品 的通道数。通过使用CPAD或者EPAD可 以扩展静态测试通道。

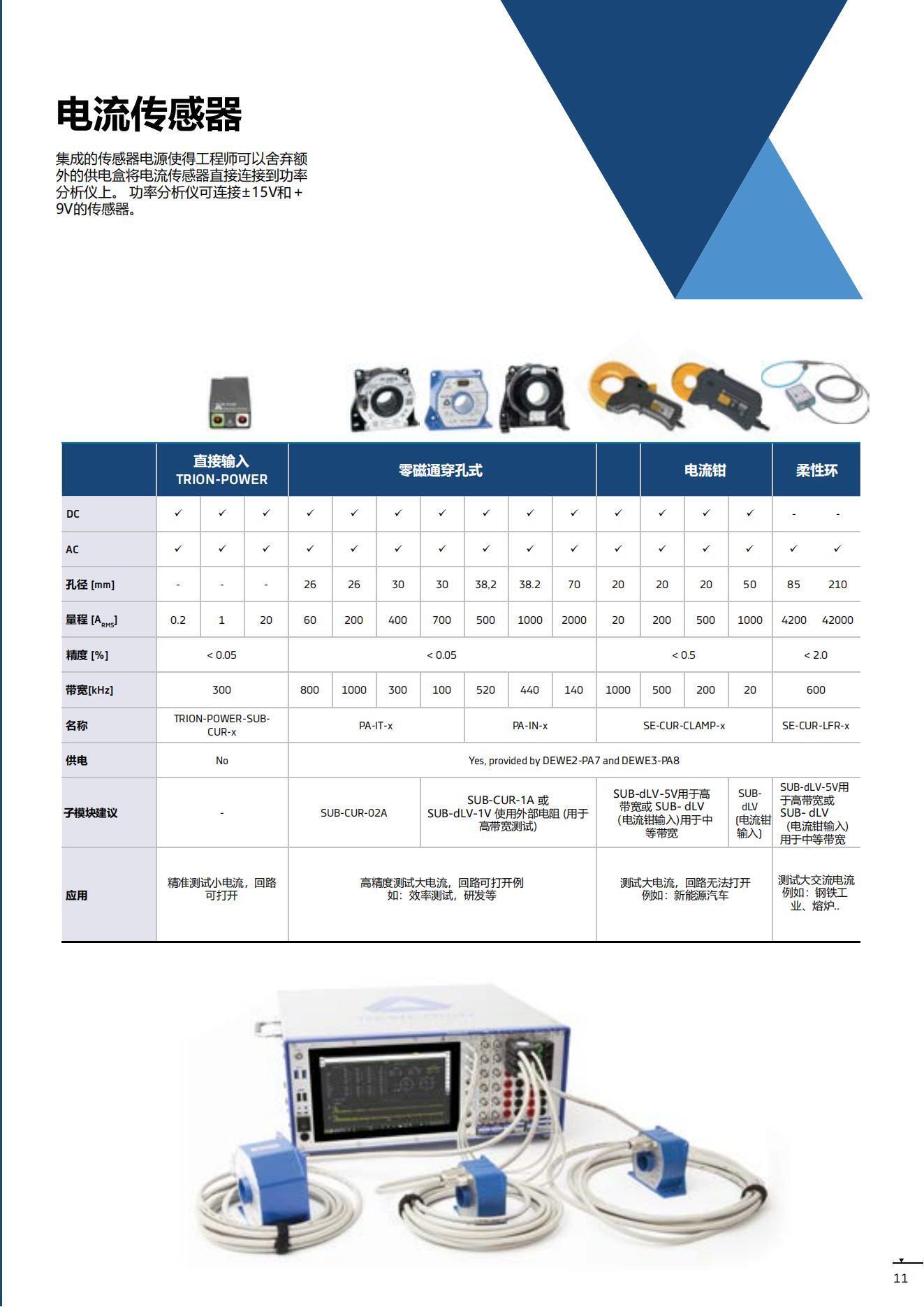

集成传感器电源

hth官网产品 上集成的电源(冗余的)可以为8个电流传感器供电。hth官网产品 上集成的电源可以让工程师免去一个额外的电源箱,将传感器直接连接到hth官网产品 上。

电源兼容大多数普通的传感器(±15V或±9V),即使供电要求很高的传感器(如零磁通传感器)也可以通过这个优越的电源供电。

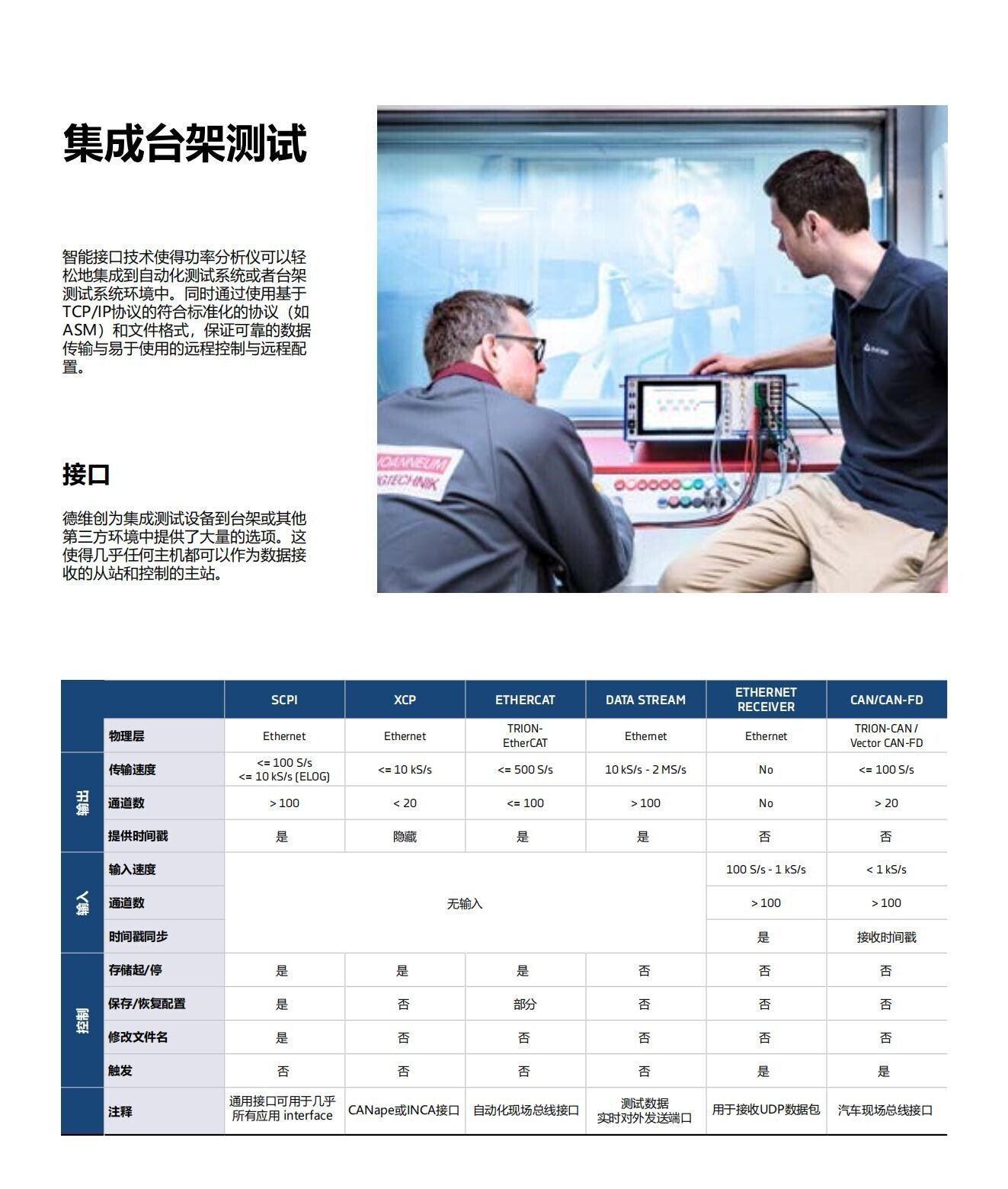

多种试验台接口

智能接口技术使得hth官网产品 可以轻 松地集成到自动化测试系统或者台架 测试系统环境中。同时通过使用基于 TCP/IP协议的符合标准化的协议(如 ASM)和文件格式,保证可靠的数据传输与易于使用的远程控制与远程配 置。德维创为集成测试设备到台架或其他 第三方环境中提供了大量的选项。这 使得几乎任何主机都可以作为数据接 收的从站和控制的主站。

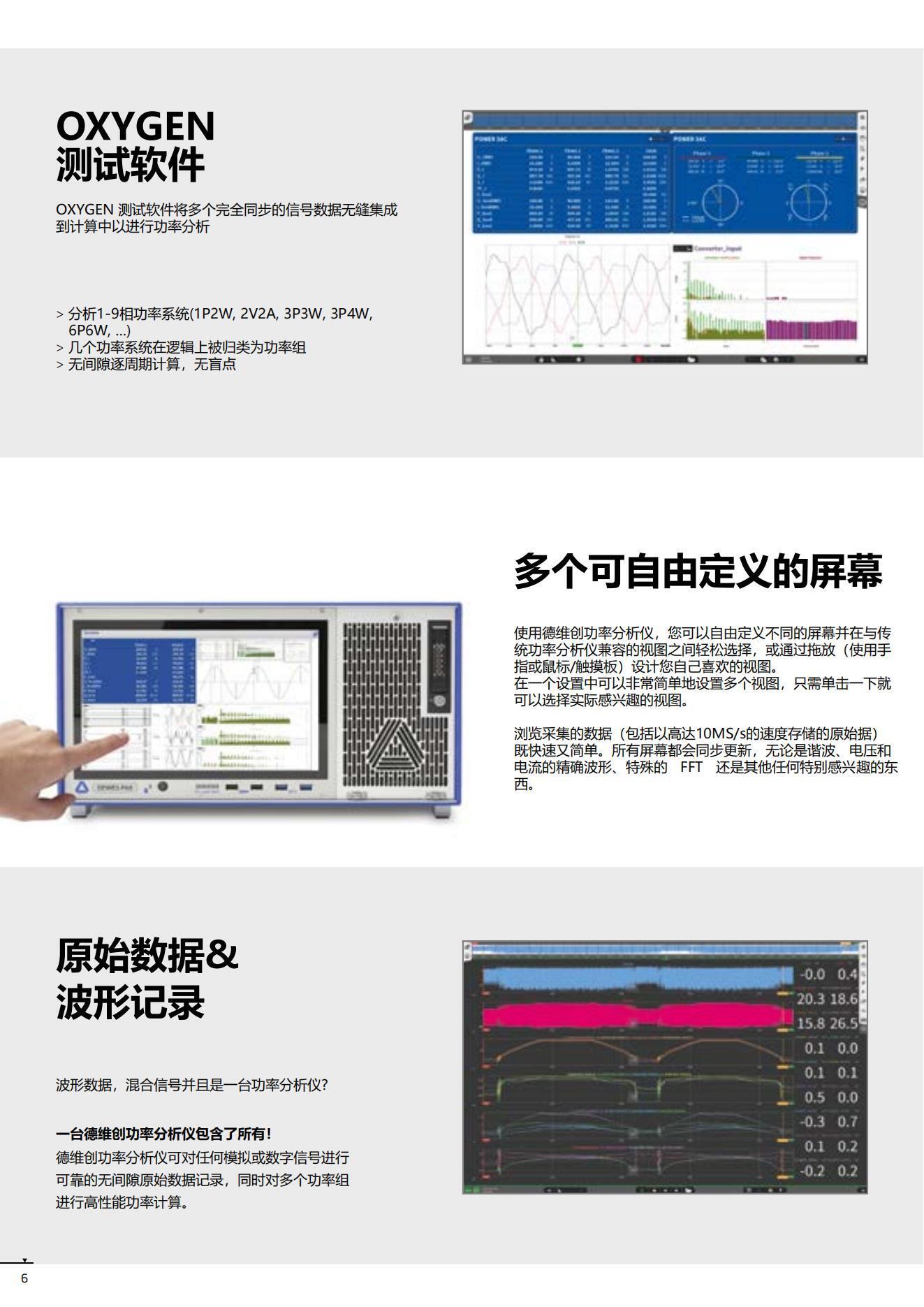

OXYGEN软件

OXYGEN测量测试软件无缝地将通过多种、完全同步传输得到的信号数据集成到进行功率分析的计算中。

1-9相电力系统(1P2W,2V2A,3P3W,3P4W,6P6W,…)的分析

几个电力系统在逻辑上被归纳为功率组。

无间隙逐周计算,无盲点。

ISO 17025校准

我们的hth官网产品 可选择提供EN ISO/IEC 17025认证,满足行业标准

根据行业标准,对谐波、间谐波、高频以及电压波动和闪变排放进行了分析。

IEC 61000-4-7

IEC 61000-4-15

IEC 61400-21

DEWETRON为市场上的hth官网产品 提供了CAT IV的高安全等级。
