差分输入通用板卡TRION-2402-dSTG

产品描述：德维创DEWETRON差分输入通用板卡模块TRION-2402-dSTG产品特点：差分通用输入模块采样:24位，每通道200 kS/s输入类型-电压-应变计，电桥传感器，压电电桥-IEPE®-电阻，电 ...

服务热线:15021562539

立即咨询

产品介绍

德维创DEWETRON差分输入通用板卡模块TRION-2402-dSTG

产品特点：

差分通用输入模块

采样:24位，每通道200 kS/s

输入类型

-电压

-应变计，电桥传感器，压电电桥

-IEPE®

-电阻，电位计

产品参数：

TRION-2402-dSTG技术细节

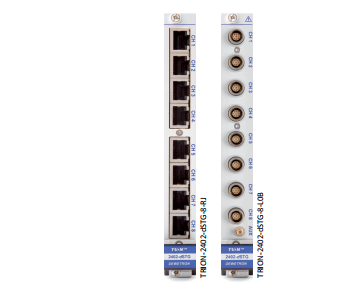

输入通道	TRION-2402-dSTG-8-RJ	8 channels using RJ-45 sockets
	TRION-2402-dSTG-8-LOB	8 channels using LEMO OB sockets
采样率	200 kS/s channel
分辨率	24 bit
输入量程 - 电压 - 电桥 -IEPE - 电阻 -电流	Depending on external shunt
电压输入精度 - 增益偏置 - 置零偏置 - 线性度	±0.02 % ofreading±0.02% ofrange±20μV Typical 10 ppm/°℃max.20 ppm/℃ Typical0.3μV/°C+10 ppm ofrange/℃,max2μV/℃+20ppm ofrange/°C Typical±0.01 %
输入阻抗	100 MQ
电流偏置	<1 nA
输入配置	Single-ended or differential(programmable)
输入耦合	DC,AC(0.16 Hz,0.5 Hz,3.4 Hz,10 Hz); max. DC voltage when AC coupled: 50 V
激励电压 - 精度 - 偏置 - 电流限值 - 保护	0 to 13.5 Vc(programmable,1 mVsteps),100 mA max. current, max. 8 Wper module ±0.03 %±1 mV ±10 ppm/K±50μV/K 100 mA Continuous short to ground

激励电流 - 精度 - 偏置 - 电压补偿 - 输出阻抗	0.002 to 20 mADC(pogrammable,1μA steps) 0.05%±2 μA 15 ppm/℃ 10V >10 MQ
IEPE激励 -电压补偿	4 mA±10 % 22V
兼容的传感器	4-or 6-wire full bridge 3-or 5-wire Y bridge with internal completion 3-or 4-wire 1% bridge with internal resistor for 120 and 350 Ω 4-wire full bridge with constant current excitation (piezo-resistive bridge sensors) Potentiometer; resistance IEPE@(fixed 4 mA excitation)
电桥阻抗	80Ωto10kQ@≤5Vcexcitation
分流器校准	Two internal shunt resistors 50 kQ and 100 kQ
分流器及补偿电阻精度	0.05 %±15 ppm/K
自动电桥平衡	250 % of range
信噪比 Free SNR, effective number of bits2)	10 mV range			100 mV range				1V range			10V range
信噪比 Free SNR, effective number of bits2)	SNR	SFDR3)	ENOB4)	SNR	SFDR3)	ENOB4		SNR	SFDR3)	ENOB4)	SNR	SFDR3)	ENOB4)
采样率	[dB]	[dB]	[Bit]	[dB]	[dB]	[Bit]		[dB]	[dB]	[Bit]	[dB]	[dB]	[Bit]
1 kS/s	82	108	13.3	101	128	16.5		111	141	18.1	112	141	18.3
10 kS/s	78	106	12.7	98	126	16.0		108	136	17.6	109	138	17.8
100 kS/s	72	103	11.7	92	123	15.0		104	134	17.0	107	136	17.5
200 kS/s	69	99	11.2	80	1205)/106	13.0		81	1335)/106	13.2	81	1355)/106	13.2
谐波THD	-97 dB
CMRR	100dB@ 50Hz;90dB@1kHz;80dB@10kHz
模拟抗混叠滤波 - Sample rate≤1k S/s - Sample rate≤10 kS/s - Sample rate>10 kS/s	2.5 kHz(-3 dB),1.5 kHz(-1dB) 25 kHz(-3 dB),15 kHz(-1 dB) 250 kHz(-3 dB),150 kHz(-1 dB)
带宽 (-3 dB digital filter)	2.5 kHz(-3 dB),1.5 kHz(-1dB) 25 kHz(-3 dB),15 kHz(-1 dB) 250 kHz(-3 dB),150 kHz(-1 dB)						0.494 fs 0.49 fs 0.38 fs
Crosstalk fin 1kHz[10 kHz]	120 dB [105 dB]
通道间延迟	Typically <60 ns between channels using the same range

共模电压	±10 V DC
过压保护	±50 V DC
兼容的TEDS芯片	DS2406,DS2430A,DS2431,DS2432,DS2433
兼容的MSI适配器	MSl adapters are not supported
典型功耗	Voltage mode; no excitation	7 W
	IEPE@ mode	7 W
	350 Ωfull bridge(5V/10V)	7 W/ 9.5 W
	120 Ω quarter bridge 5V excitation	8 W
	Bridge mode without connected sensor	11.5 W7)
重量	Approx.200g(RJ45 version),appr.250g(LEMO version)
