电力功率板卡TRION(3)-18xx-POWER-4

产品描述：德维创功率测量模块TRION(3)-18xx-POWER-4产品特点：TRION(3)模块用于四相功率分析采样率-TRION3-1810M-POWER:高达10MS /s-TRION3-1820-PO ...

服务热线:15021562539

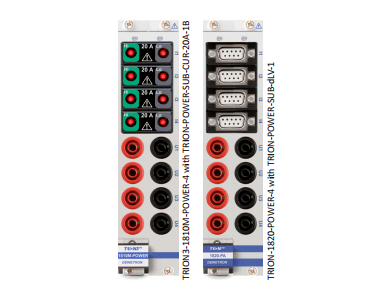

德维创功率测量模块TRION(3)-18xx-POWER-4

TRION(3)模块用于四相功率分析

采样率

-TRION3-1820-POWER:最高2MS /s

-TRION-1820-POWER:最高2MS /s

电压输入:1000vrms / 2000vdc

模块化电流输入

固定的高压输入
输入通道
采样率/ 分辨率	TRION3 -1820-POWR	100 S/s to 2 MS/s	24-bit
	TRION-1820-POWER
	TRION3-1810M-OWER	100 S/s to 2 MS/s	24-bit
		>2 MS/s to 10 MS/s	18-bit
输入量程		1000 Vrms(±2000 Vpeak) CF= 2
精确 -DC - 0.5 Hz to 1kHz - 1 kHzto 5 kHz - 5 kHzto 10 kHz - 10kHz to 50kHz - 50kHz to 300 kHz		±0.02 % of reading ±0.02 % of range ±0.03 % of reading ±0.15 % of reading ±0.35 % of reading ±0.6 % of reading ±(0.02 %* f)of reading f:frequency in kHz
增益漂移		20 ppm/℃
调零偏置		5 mV/℃
典型THD谐波		-95 dB
CMRR		>85dB@50Hz;>60dB@1kHz;>40dB@100kHz
带宽		5 MHz
高压对地的电气绝缘等级 EN 61010-2-30		600V CAT IV/1000 VCAT III
差分输入 (floating circuits)		600VCATIV/1000VCATI/2000V(see Fig.134)
共模电压		1000 Vgws
绝缘电压		3750Vws(1 min),35 kV/us transient immunity
