高速便携数采DEWE3-A4

产品描述:高速便携式多通道数采DEWE3-A4DEWE3-A4 DAQ数采系统是便携式一体化数据采集的解决方案。4个TRION(3)插槽,可容纳多达32个模拟测量输入,1tb固态硬盘SSD存储,配合直观的OXT ...
服务热线:15021562539
立即咨询

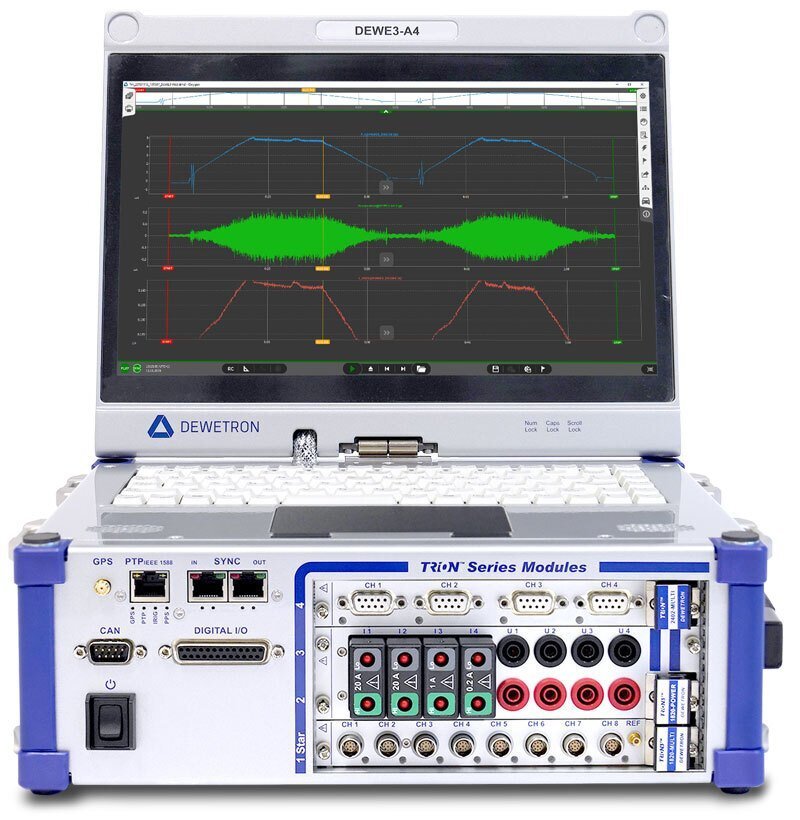

高速便携式多通道数采DEWE3-A4


DEWE3-A4 DAQ数采系统是便携式一体化数据采集的解决方案。4个TRION(3)插槽,可容纳多达32个模拟测量输入,1tb固态硬盘SSD存储,配合直观的OXTYGEN测量软件,使其适用广泛、灵活。无论是现场测量,在车辆上,或在试验台上-这个紧凑和坚固的测量系统都可以适用。


产品特点:


多达32个模拟输入(通过可更换的TRION3或TRION模块)

数字输入,计数器和CAN集成

高达10ms/秒的同步采样速率

全面的同步选项

隔离直流电源供电和可选电池板供电

可选配内部UPS缓冲电池,供电使用5分钟

13.3”宽屏多点触控全高清显示屏

1tb固态硬盘,容量400mb /s

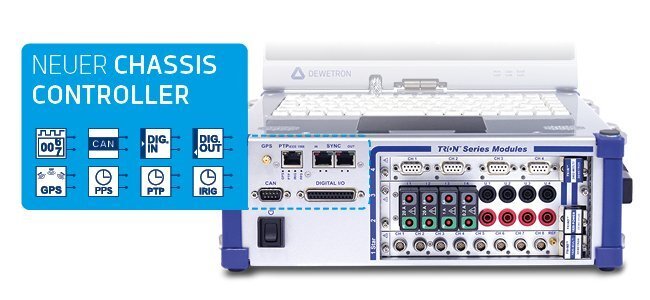

数采框架更灵活



数采框架升级带来了巨大的空间和成本节约。机箱框架提供的功能,以前需要多达三个独立的TRION模块:TRION- BASE TRION-CAN和TRION- TIMING。

现在,计数器、CAN、GPS、PTP、IRIG、PPS和数字输入和输出的接口直接内置到机箱中。这使得这些TRION插槽现在可以自由使用其他模拟或数字TRION(3)模块。

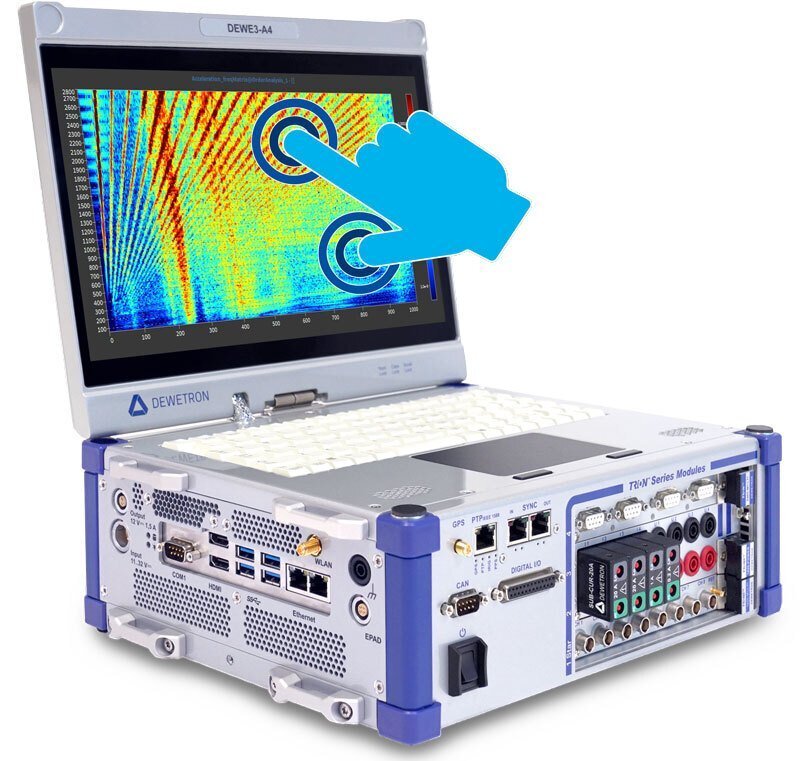

使用多点触控



DEWE3-A4配备了一个明亮的13.3”宽屏多点触控全高清显示屏来控制系统。你可以用手指触屏操作,就像在智能手机上一样。例如,从屏幕右侧拖动侧边栏打开频道设置。此外,DAQ数采系统可以通过2个指定键的多点触摸触摸板进行控制。按触控板也会触发按键。

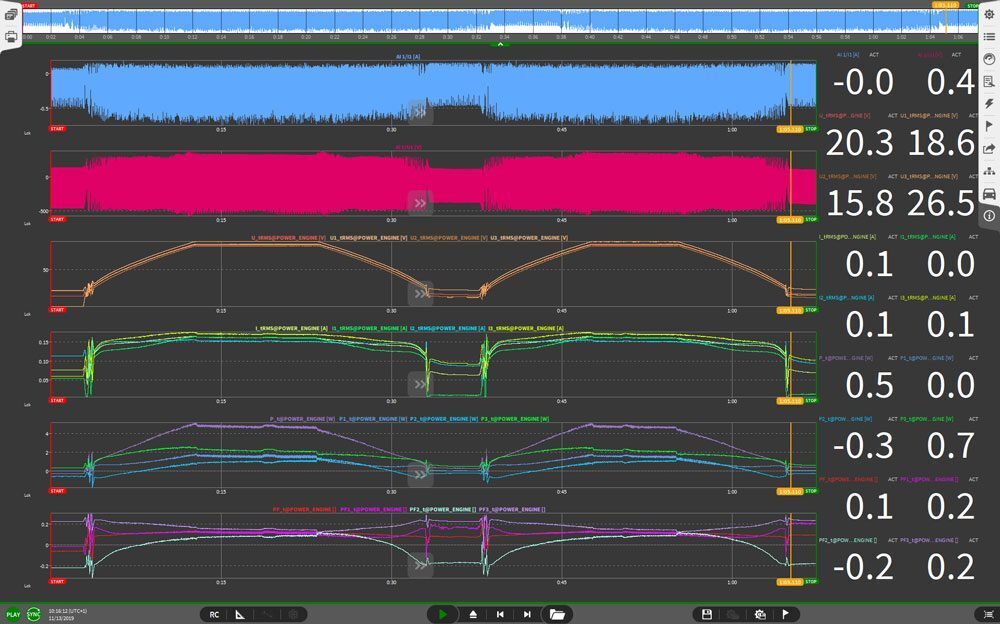

OXYGEN测量软件


DEWE3-A4可以充分利用我们易于使用的OXYGEN测量软件的潜力,该软件支持您的大量软件功能,随着每个新版本的不断扩展。

OXYGEN的核心特性之一是强大的数据记录。所有获取的数据都可以存储在一个数据文件中,只需简单地点击记录按钮。使用合适的硬件,您可以实现高达1GB/s的数据速率,而不必担心丢失任何东西。



在记录过程中检查数据

文件分割选项生成一个新的文件后,在一定的时间内,或事件发生时

通道采样率选择

使用安装的OXYGEN软件在任何PC上打开(免费)

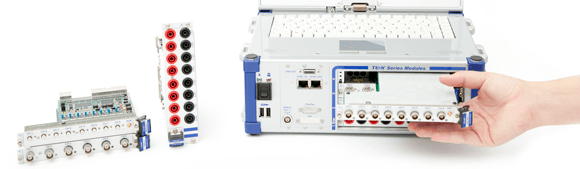

用户可更换的TRION3和TRION模块



DEWE3-A4支持所有高速TRION3和TRION模块。DEWETRON为几乎所有传感器和输入提供TRION(3)模块,如电流、电压、功率、振动(IEPE)、桥(应变计)、电位器、RTD、CAN、计数器输入、热电偶等。使用外部时间源进行同步,如GPS、PTP或IRIG。

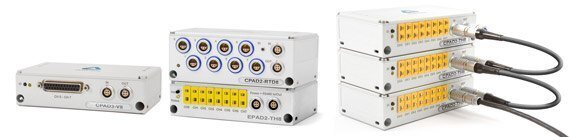

CAN和RS485模块


外部多通道CPAD和EPAD模块集成模拟信号调理和A/D转换器在一个非常坚固的盒子- CAN或RS485接口盒

连接外部,多通道模块,并组合模拟信号调理和A/D转换器在一个极端坚固的盒子,可以菊花链式连接。


CPAD3系列:高电压隔离的高速CAN,每通道100Hz

CPAD2系列:CAN接口,每通道12Hz

EPAD2系列:RS-485接口,每通道12Hzz

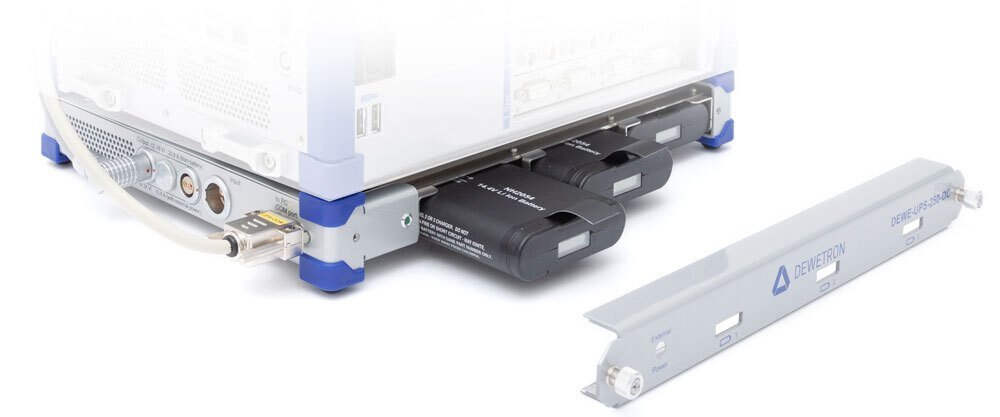

独立hth358华体会


可选的电池组使DEWE3-A4成为一个完全独立的华体会精准计划 。三节可充电电池的续航时间可达两小时。由于“热插拔技术”,电池可以在持续测量过程中更换,使移动连续运行无需外部电源。
