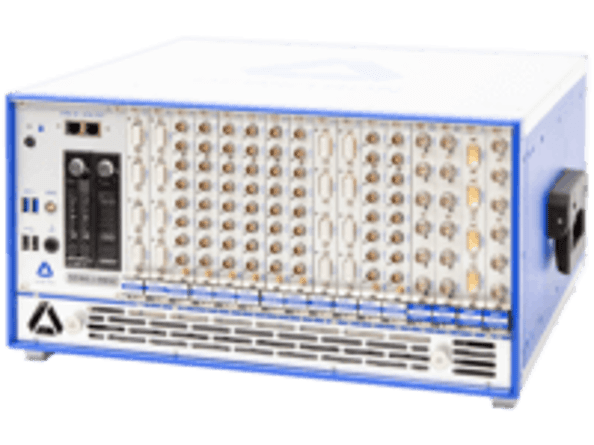

德维创高速多通道数采系统DEWE3-RM16

你需要一个机架式的DAQ华体会精准计划 ?那么您就可以使用我们的机架式数采大型机了。得益于易于集成的19英寸安装套件，风扇插槽在前面易于维护和无声冷却。我们的数采主机DAQ系统是完全模块化的，通过用户可更换的TRION(3)模块，用于模拟量、数字量、CAN输入、计数器等。分辨率可选，最高可达24位，可升级。

产品特点：

可插16个 TRION3或TRION板卡

128路模拟量输出通道

8个传感器供电接口

机架式或台式数据采集主机

静音散热，便于维护的风扇槽

支持多台DEWE3-RM系列主机同步，最高10Gbit速度

原始数据无间隙存储，最高可达1GB /s

带宽最大可达1000MB/s

可提供19”安装套件

连接性和可扩展性

SYNC-CLOCK™同步所有信号源:

TRION™模块

摄像机

FlexRay接口

全球定位系统(GPS)

可扩展性

DEWE2前端机箱(用于更多TRION™插槽的场景)

CPAD/EPAD(用于静态信号低采样输入)

软件

DEWE3-RM16可以在OXYGEN测量软件的配合下充分发挥其潜力。

DEWETRON测量软件OXYGEN的界面

Trion3™高速模块选择指南

选择不同的多通道TRION3™高速采样模块。TRION3-18xx-MULTI模块比同类型采集模块快10倍。

型号		通道	采样 [kS/s]	传感器供电	电压量程	电流	IEPE	电桥 [F/H/QU]	热电偶	电荷	RTD	Others
TRION3-1820-MULTI		4 or 8 ISO	2000 / 24	0-24 V	±100							CAN, CNT, TEDS
TRION3-1850-MULTI		4 or 8 ISO	5000 / 18	0-24 V	±100							CAN, CNT, TEDS
TRION3-1810M-POWER-4		4 U + 4 I	10000 / 18	+9 V	1000 VRMS

Trion™模块选择指南

选择不同的多通道TRION™模块。用户可交换模块在每个通道上提供模拟转换。

型号		通道	采样率  [kS/s]	传感器 供电	电压 输入	电流	IEPE	电桥  [F/H/QU]	热电偶	电荷	RTD 电阻	Others
TRION-2402-MULTI		4/8 ISO	204 / 24	0-24 V	±100							CAN, TEDS
TRION-1820-MULTI		4 ISO	2000/24	0-24 V	±100							CAN, CNT, TEDS
TRION-1820-POWER-4		4 U + 4 I	2000 / 18	+9 V	1000 VRMS							可更换电流模块 (20A, 2A, 0.2A, 5V)
TRION-1600-dLV		16 or 32	20	5 V, 12 V	±5 / ±10							2x counter, CAN-bus, 8x DI,  4x DO, RS485, 2x alarm out
TRION-1603-LV-6-L1B		6 ISO	250 / 16	1-28 V	±100							TEDS
TRION-1603-LV-6-BNC		6 ISO	250 / 16	-	±100
TRION-1620-LV-6-L1B		6 ISO	2000 / 24	1-28 V	±100							TEDS
TRION-1620-ACC		6 ISO	2000 / 24	4 / 8 mA	±100							Tacho
TRION-1802-dLV		16 or 32	200 / 100	5 V , 12 V	±5 / ±10							2x counter, CAN-bus, 8x DI,  4x DO, RS485, 2x alarm out
TRION-2402-dACC		6/8 DIFF	204 / 24	0.1-24 mA	±100							Tacho, TEDS
TRION-2402-dSTG		6/8 DIFF	204 / 24	0-13 V	±10							TEDS
TRION-2402-V		4/8 ISO	204 / 24		±1000
TRION-BASE		16 DI(O) + 2 CNT	2000 / -	5 V, 12 V								DIO, IRIG-B DC, Counter
TRION-TIMING-V3		8 DIO + 1 CNT	2000 / -	5 V, 12 V								DIO, IRIG full, GPS 1Hz, Counter
TRION-CNT		6 ISO	204 / -	5 V, 12 V								Counter
TRION-CAN		2/4 ISO	1000 kBit/s	5 V, 12 V								CAN
TRION-DI-48		48 ISO	3000 / -	5 V								Digital Input
TRION-VGPS-20-100-V3		8 DIO + 1 CNT	2000 / -	5 V, 12 V								DIO, Counter, GPS 100Hz

CPAD / EPAD模块选择指南

连接外部，多通道模块，整合模拟信号调理和A/D转换器在一个极端坚固的盒子，可以菊花链式连接。

型号		通道	采样率[kS/s]	接口	电压量程 [V]	电流	热电偶	热电阻RTD
CPAD3-V8		8 ISO	100 / 20	CAN 2.0B	± 50
CPAD3-TH8		8 ISO	100 / 20	CAN 2.0B
CPAD2-V8		8 ISO	12 / 24	CAN 2.0B	± 50
CPAD2-TH8		8 ISO	12 / 24	CAN 2.0B
CPAD2-RTD8		8 ISO	12 / 24	CAN 2.0B
CPAD2-LA8		8 ISO	12 / 24	CAN 2.0B
EPAD2-V8		8 ISO	12 / 24	RS-485	± 50
EPAD2-TH8		8 ISO	12 / 24	RS-485
EPAD2-RTD8		8 ISO	12 / 24	RS-485
EPAD2-LA8		8 ISO	12 / 24	RS-485
