摘要
本文描述了一种确定单个采样点精度的方法。使用参考源表的通用标准，标准化程序有不同的缺点会导致问题，特别是在频率范围在10khz以上。因此，我们提出了一种方法来度量影响的单个因素单个采样点的精度，并将单个因素组合到信号精度。德维创TRION3-1820-MULTI测量板给出了实际使用的应用实例。
介绍
测定准确度的标准程序确定精度简单的方法是使用具有更高的参考测量系统，精度和比较测量点逐一。这样的系统必须有一个更高的信号准确度至少对带宽感兴趣，它必须是同步的。另一种方法是应用精确的输入信号并将测量值与假定输入值进行比较。
这两种方法都有问题:
1、参考测量系统的问题:
由于德维创TRION3-18xx-MULTI的ACRMS精度在100 kHz时非常高，因此不容易找到精度很高的参考系统。先进的参考源表，如FLUKE 5588A 8.5使用一个18位5M采样ADC。(资料来源:8588A Performance Specifications)此外，在数字化模式下，源表的性能指标也不令人满意。
2、使用参考源时的问题:
现有的信号源可以提供所需的ACRMS精度，但缺点是噪声密度高，且信号强度大失真值越大。另一方面，低信号失真的信号源通常具有较差的ACRMS和直流精度。
测定方法

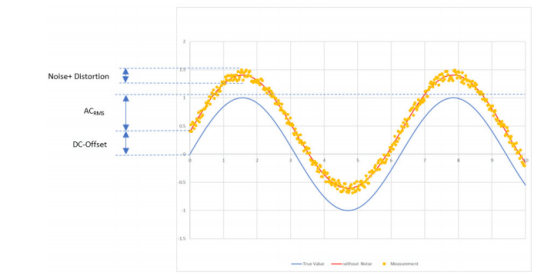

请阅读以下TRION3-18xxMULTI测量板的信号精度测定方法。该方法利用稳定的低噪声和低失真信号发生器来提供测量信号。使用具有高ACRMS精度的8.5位源表(AGILENT 3458A)测量环ACRMS和输入信号的直流分量。每个分量的信号精度将是单独测量并组合成一个精度值。这些因素是:
ACRMS精度
失真误差
直流精度
输入噪声(峰对峰)
温度漂移
ACrms准确性
这种精度是通过将正弦信号与信号发生器应用到TRION3-18xx-MULTI来确定的。
输入与参考源表并联测量。参考源表(DMMRef)的值可以被视为真值。通过比较参考源表的实测ACRMS值与ACRMS值
通过TRION3-18xx-MULTI (Signal)测量的值，可以计算出ACRMS精度。被测信号必须通过TRION-18xx-MULTI的输入滤波器，才能计算出ACRMS值。这样，过滤器就会产生误差并将带宽误差自动计入测量中。
失真误差
必须使用相同的设置来测量失真。使用适当的数学函数来确定被测信号的失真。
建议:使用超低噪声失真函数发生器，如斯坦福研究DS360。Con将信号连接到输入通道并计算信号频谱。测量基波的振幅频域频率Uf [V]和前5次谐波(UH1 [V]、UH2 [V]、UH3 [V]、UH4 [V]、UH5 [V])的幅值。
直流精度
要确定TRION3-18xx-MULTI的直流精度，方法是缩短输入并测量表示偏移误差的平均值(ShortAVG)。该值必须与输入范围(range)相关联。
输入噪声(峰对峰)
为了确定TRION3-18xx-MULTI的输入噪声，将输入短路并测量峰值至峰值(ShortP2P)。此错误还包括在数字化过程中发生的错误。因为它是错误的，必须根据输入范围设置。
温度漂移
如果环境温度不同，必须考虑TRION3-18xx-MULTI的温度漂移
温度高于室温5°C。因为这个测试应该在恒定的室温下进行不添加额外的错误。
