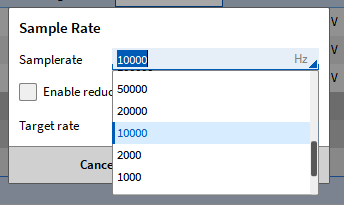

要更改整张dewetron板卡的采样率只需要单击该板卡的采样率菜单，并在采样率下拉栏中选择想要的采样率即可。

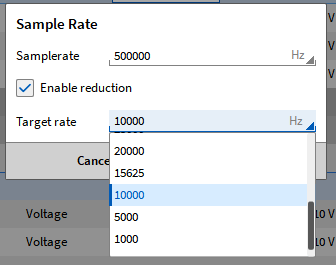

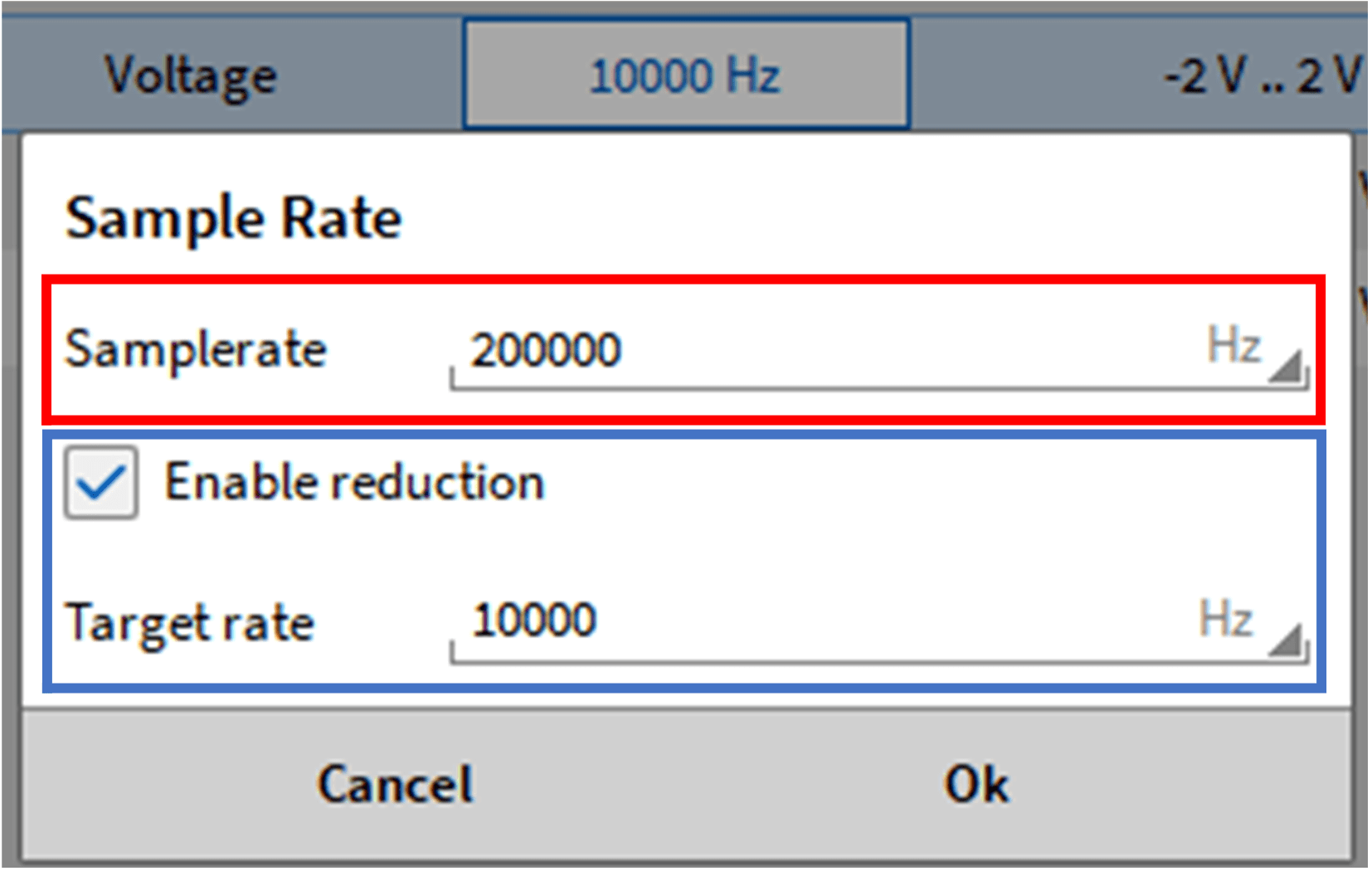

若要设置单通道的采样率，在采样率设置窗口勾选降采样。即可在目标采样率下拉 栏中选择采样率。单通道的采样率只可降至整张板卡采样率的1/1000，不可以输入采样率，只 可在下拉菜单中选择。 比如整张卡的采样率设置为20kHz，那么单通道的采样率最低可设置为20Hz。

为防止整张模块的采样率被改变，无论降采样是否被启用，目标采样率保持不变直到一个新的 是整张卡采样率的整数倍除法的新采样率被应用。这也就意味着只能降低采样率。

示例 整张卡的采样率设置为500kHz，通道2设置降采样至20kHz。整张卡的采样率现在被修改为 100kHz，通道2的目标采样率仍保持20kHz，因为它是100kHz的整数倍。 为防止目标采样率不能满足这一要求，当板卡的采样率被改变时，如果整张卡的采样率小于单 通道的目标采样率，如图. 7.26所示位置会显示一个红色的有效速率。有效速率会尽可能地选择 与原始选择的采样率接近的速率。点击接受按钮，有效速率就会作为新的目标采样率应用于通 道。

为防止建议的有效速率因没有通过点击接受按钮被应用，在通道列表中有效速率会被标识为红 色。原始被选择的目标采样率会显示在下方的括号中。即使有效速率没有被接 受，仍然会在这个通道上应用新的采样率。红色标识只是作为一个警示。

工作原理

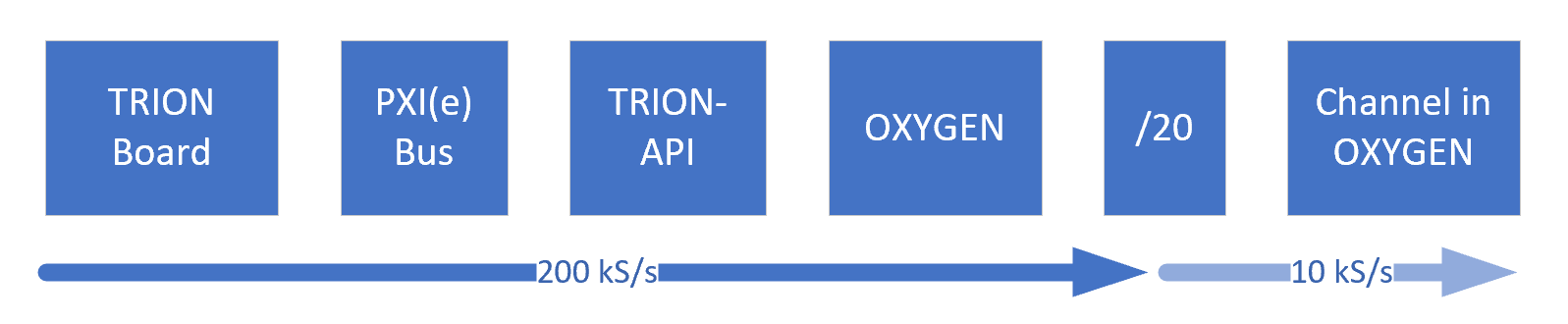

这个章节简略介绍采样率选择器背后的工作原理。采样点根据通道列表中设置的采样率采样 。 如果开启了降采样用户可设定一个降低的采样率，它是整张卡采样率的 整数倍，并跳过了不必要的采样点。

如果滤波器设置为AUTO，滤波器会根据目标采样率调整，因此用户不必担心混叠。在上述的例 子中，滤波器会自动将此通道的滤波频率设置为3333.3Hz。但是如有需要用户也可自行更改滤 波设置。

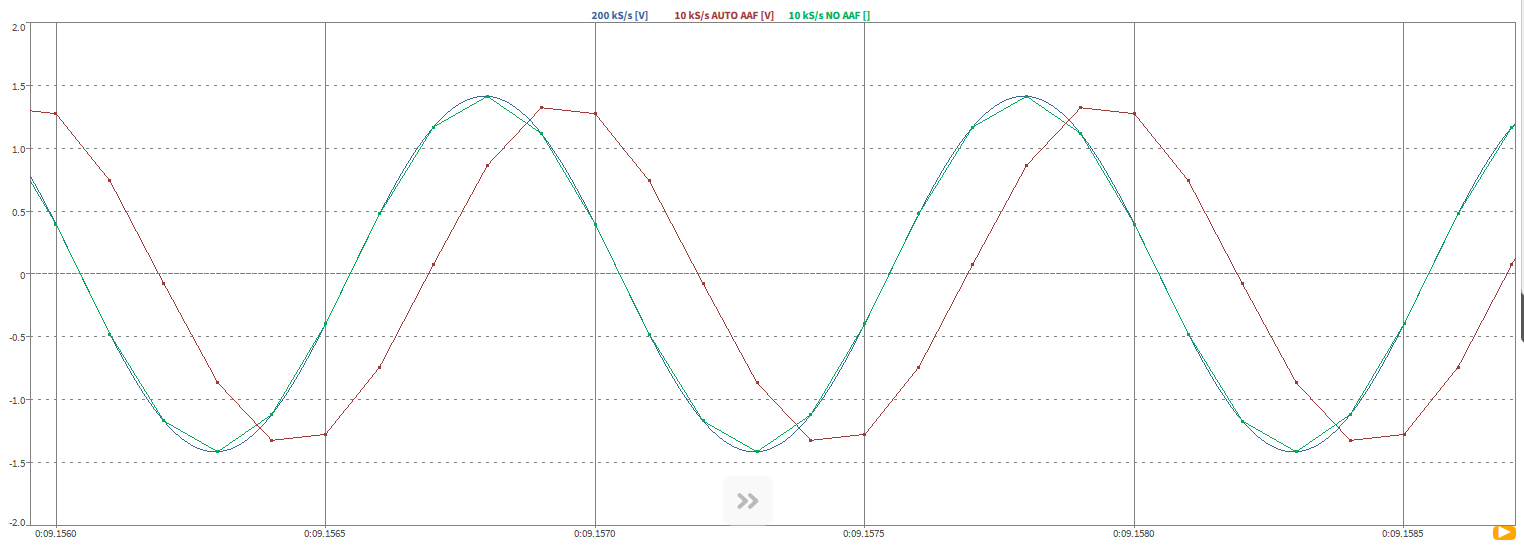

举例 在图. 7.30 可以看到同一个信号带有或不带有采样率除法器，和不同滤波设置的不同效果。

分别 如下设置:

• 蓝色信号 - 采样率: 200 kS/s - 滤波器设置: AUTO

• 红色信号- 降采样率: 10 kS/s - 滤波器设置: AUTO

• 绿色信号- 降采样率: 10 kS/s - 滤波器设置: 66666.6 Hz

红色的信号因为抗混叠滤波器被自动设置为333.3Hz而产生了相位偏移。绿色的信号同样降采 样，但根据蓝色的信号手动设置了抗混叠滤波器的频率，因此这两个信号之间没用相位差。在 这个例子中用户必须考虑混叠。
