德维创OXYGEN软件同步设置

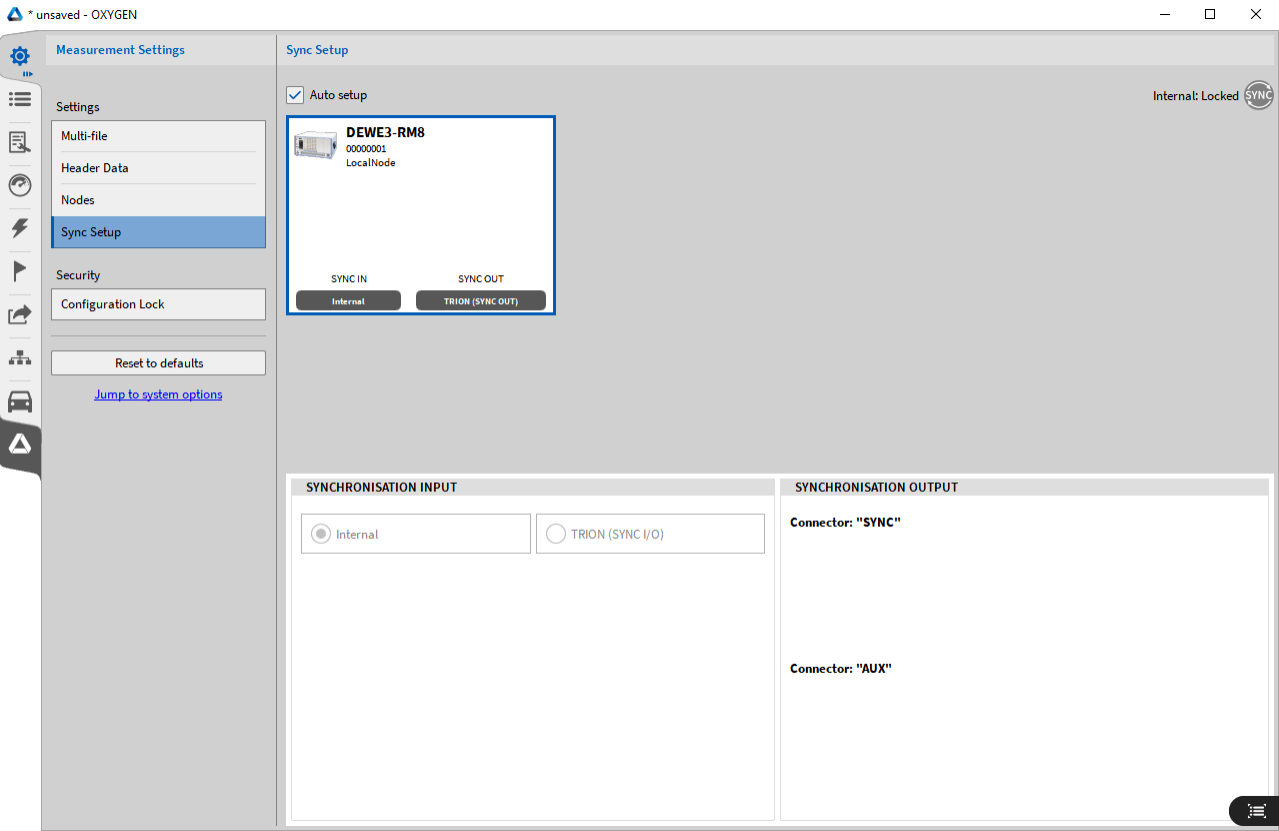

Fig. 5.27: 同步设置界面

下面的部分提供了使用OXYGEN和TRION硬件的各种同步选项的信息。使用DEWE2/3仪器，当系统彼此同步时几乎没有限制。设备的同步要么通过一个内部的10mhz时钟完成，要么通过 TRION-SYNC-BUS(同步I/O，同步出)，IRIG, PPS, PTP/IEE1588或GPS。同步选项取决于 DEWE2/3仪器的型号和配置。

• 同步输入表示一个设备对该仪器的输入配置如何从任何源“获取”输入信号或“生成”输 入信号

• 同步输出表示设备的输出配置，它定义了该仪器将什么样的信号对应到相应的输出，以便 与下一个连接的设备同步。

内部时钟源

每个DEWE2/3机箱都有一个内部的10MHz时钟，用作DEWE2/3系统的时钟源。默认情况下使用 这个内部时钟进行同步。因此，自动设置框默认被选中，并选择内部时钟作为同步输入源(参考 图5.28).

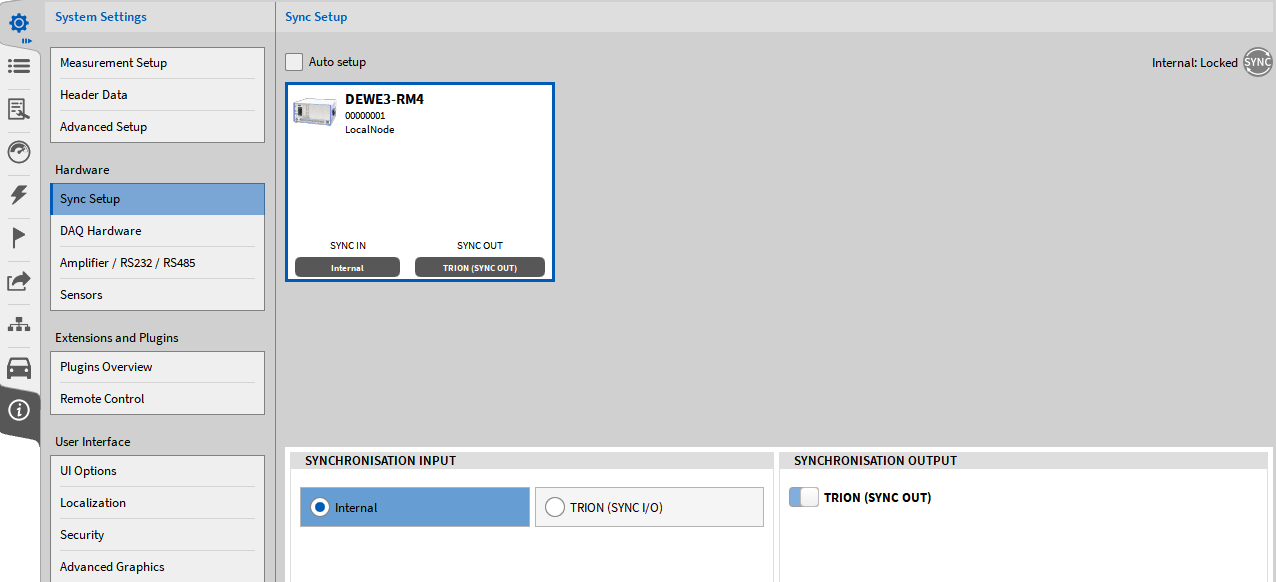

Fig. 5.28: 同步设置内部时钟选择

如果使用“内部时钟”进行同步，则菜单右上角的“同步”指示灯会变为灰色。

TRION-SYNC-BUS

另外，每个DEWE2/3系统可以输出10MHz时钟的同步信号，并发送给另一个DEWE2/3系统。这 就是系统上的SYNC I/O连接器的作用(参考图 5.29).

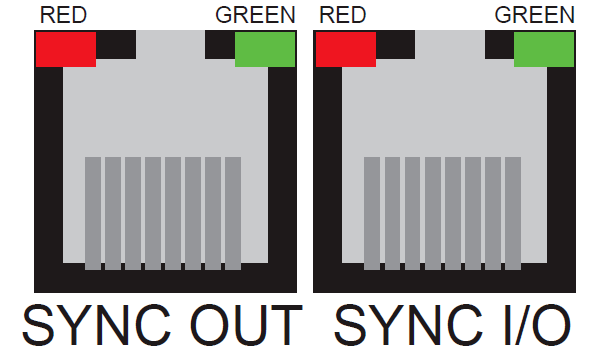

Fig. 5.29: DEWE2/3系统的同步接口

同步信号的转发只能与OXYGEN-NET选项结合使用。 一个接口作为同步信号输出, 另外一个接口即可作为输入也可作为输出接口. T同步信号自动发出; 参考 （图5.28) 并且不能被关闭。 为了和其他DEWE2/3 系统同步， 需要对DEWE2/3 系统作如下配置： 取消勾选自动设置框，并 将同步输入源设置为TRION(同步I/O) (参考 图 5.30).

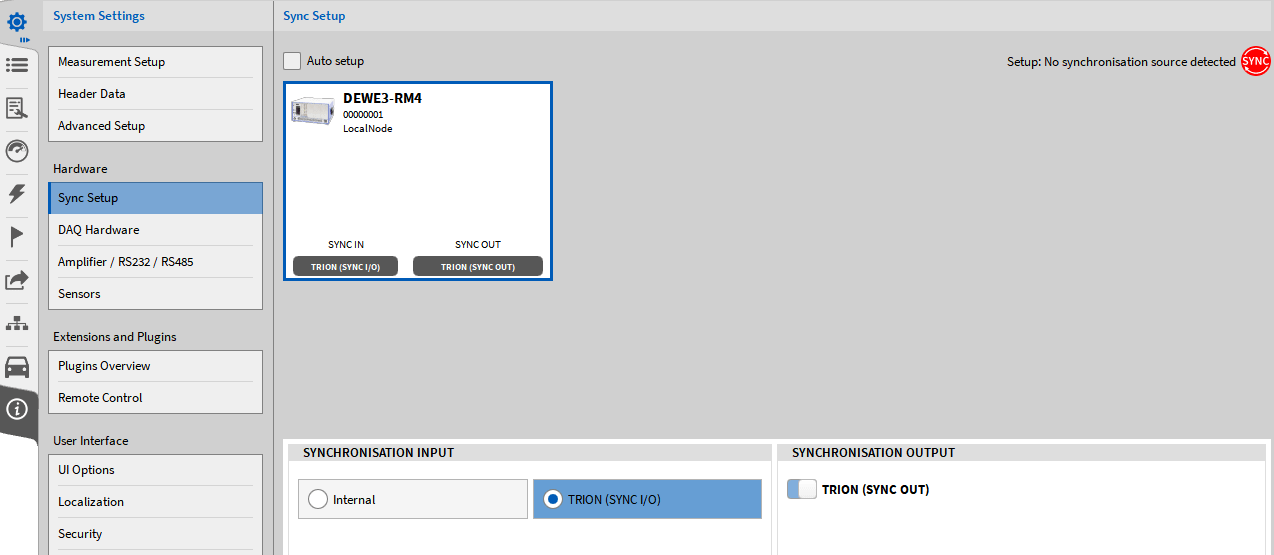

Fig. 5.30: 同步设置选择TRION-SYNC-BUS

在菜单右上角的同步指示器颜色：

• 红色, 没有有效的同步信号接入到SYNC I/O 接口

• 橘色，有效的同步信号接入到SYNC I/O 接口但是系统没有锁死 (过几秒中将会自动锁定)

• 绿色, 有效的同步信号介入到 SYNC I/O接口并且系统锁定。

如果同步设置被关闭，同步指示器也可以在操作栏中使用 (参考② 图 3.1). SYNC OUT 和SYNC I/ O接口的指示灯有以下定义:

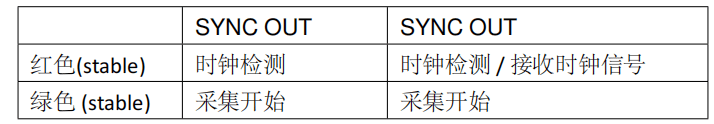

表 5.1: 同步接口指示灯

根据SYNCI/O(输入或输出)的使用，指示灯标识系统时钟是否可用或从另一个系统接收时钟信号 是否正确。绿色LED灯表示数据采集正在运行。如果记录停止，LED将是关闭状态。 取决于系统第一个槽位的板卡，不同的同步信号被应用到系统中

DEWE2/3 系统外部时钟应用 取决于系统第一个槽位安装的板卡，不同的外部时钟信号可以在系统中应用。 下面表5.2 提供了不同板卡不同同步信号的预览:

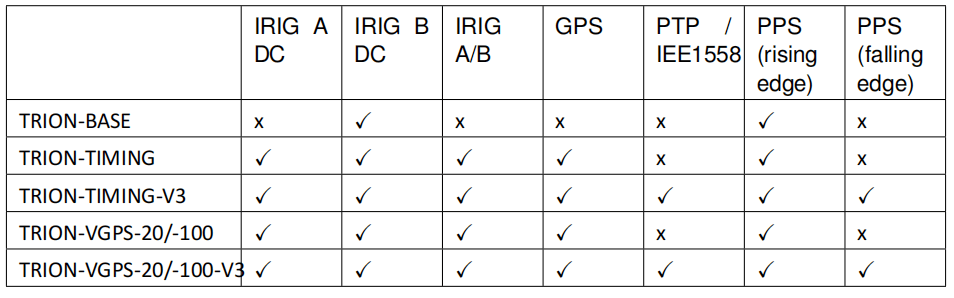

表 5.2: TRION板卡和同步信号

TRION-BASE 同步

系统第一个插槽安装了TRION-BASE板卡, 系统同步可以通过外置的IRIG-B-DC 或 PPS 信号同步 (上升沿同步). IRIG-B-DC或 PPS作为同步信号。 将信号介入板卡的IRIGin 通道 (PPS信号必须通过IRIG连接器输 入). 取消“同步设置”中的“自动设置”框，选择“同步输入”菜单中的“IRIG”或“PPS”(参考图5.31).

Fig. 5.31: 使用TRION-BASE同步时选择外部同步时钟信号

菜单中的同步指示灯：

• 红色, 没有同步信号接入到SYNC I/O 接口

• 橘色, 同步信号接入但是系统没有锁定 (几秒后系统会自动锁死)

• 绿色, 有效的同步信号接入并且系统被锁定

如果同步设置被关闭，同步指示器也可以在操作栏中使用(参考② 图3.1). 注意:外部时钟信号进入到系统, t信号可以通过TRION-SYNC-BUS总线转发 (参考TRION-SYNC-BUS)  用于同步其它 DEWE2/3 系统 此外，TRION- base板有一个AUX连接器，可以输出一个矩形(LVTTL)信号，以同步其他设备，如 GigE相机，到TRION硬件时钟。为此，启用同步输出设置中的频率(AUX)开关即可(参考图5.32). “频率”可以设置为10hz ~ 10mhz，“开始边缘”可以设置为“上升”或“下降”信号。 Fig. 5.32: 通过TRION-BASE板的AUX连接器提供LVTTL信号 TRION-TIMING/VGPS 同步 如果TRION-TIMING或TRION-VGPS板安装在系统第一个插槽，系统可以与外部IRIG (a - dc, a - ac, B-DC, B-AC)或PPS信号(同步到上升沿信号;只有是TRION-TIMING/VGPS-V3板卡时，才会同步到下 降信号边缘)。

IRIG 使用IRIG信号作为同步信号，将该信号连接到TRION板的IRIG输入端。取消同步设置中的自 动设置框，并在同步输入菜单中选择IRIG(参考图5.35). 转到IrigCode下拉菜单，选择正确的Irig 码(参考图5.33)TRION-TIMING/VGPS-V3板卡还支持IRIG B-DC信号输出。这可以在同步输出设置下找到>连接 器:“AUX”> IRIG。

PPS 使用PPS信号作为同步信号，将信号连接到TRION板的IRIG输入端(PPS信号必须通过IRIG连接器 输入)。取消“同步设置”中的“自动设置”框，在“同步输入”菜单中选择“PPS” (参考图 5.35). 系统选择上升沿信号同步，反向输出选项选择取消.如果系统选择下降沿信号同步则反向 输出选项选择确认. Note: 只有 TRION-TIMING/VGPS-V3 板卡支持 PPS 下降沿同步.

GPS同步 如果希望通过GPS同步，将同步线连接到GPS板卡. 取消勾选自动按钮，并选择GPS同步选项

PTP/IEEE 1588 Note: 只有TRION-TIMING/VGPS-V3 板卡支持 PTP 同步。 如果使用PTP 进行同步,将同步线连接到 PTP i输入端口.取消点自动选项，并选择PTP 同步按钮

右上角的同步指示器颜色标识:

• 红色, 没有正确的同步信号接入到 SYNC I/O 接口

• 橘色, 正确的同步信号接入到SYNC I/O 接口但是系统非锁定状态(几秒钟自动锁定)

• 绿色, 正确的同步信号接入 SYNC I/O 接口并且系统锁定.

同步指示灯也会在采集界面下方的工具栏里显示(见② 图3.1). 注意:如果一个外部同步信号接入到系统, 信号可以通过TRION-SYNC-BUS (see TRION-SYNC-BUS) a 转发用来同步 DEWE2/3 机箱系统. 另外，TRION-TIMING/VGPS 板卡上的AUX 接口可以对外输出 (LVTTL) 信号用来同步外部设备, 例 如GigE摄像头, 同步到TRION 硬件时钟 为了实现这个功能在同步输出功能里打开AUX同步开关 (见 图5.32). 频率设置从10 Hz 到 10 MHz 信号起始可以是上升或者下降

PPS和IRIG同步的一般说明：

• PPS PPS是脉冲每秒的缩写。PPS信号每秒提供一个脉冲数据同步使用上升沿或下降沿。

• PPS 信号一般由 GPS 接收器或者惯导提供 GeneSys ADMA’s 或者OxTS RT’s

• IRIG时间码用于控制锁相环，然后将锁相环用作系统的时基

• IRIG连接器也有一个指示LED闪烁绿色或红色
