德维创OXYGEN软件数据头Header Data设置指南
发布时间:23-02-13 09:05浏览次数:11

德维创OXYGEN软件数据头设置指南

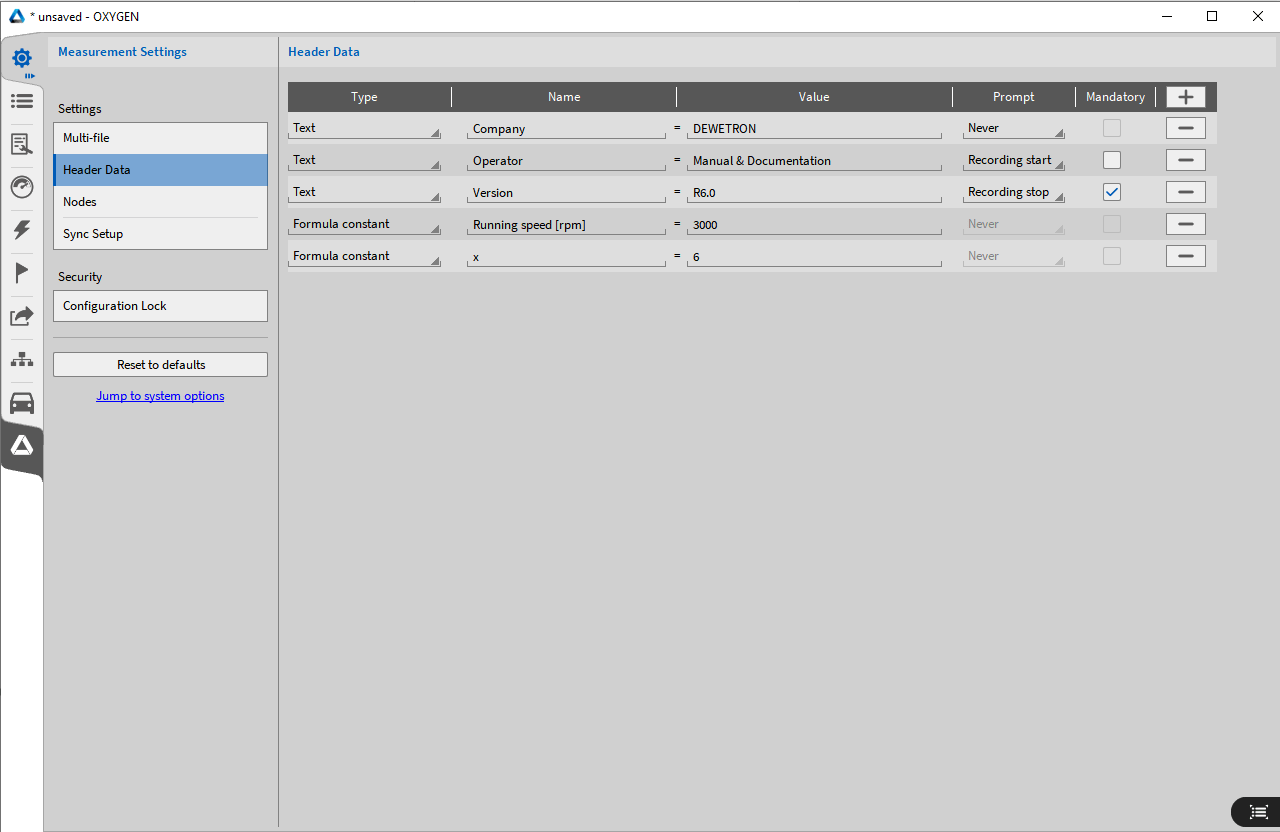

Fig. 5.19: 数据头设置


用户可以通过单击右上角的+来定义添加数据头,通过单击相应的数据头信息后面的-来再次删 除它。

可以定义两种类型的数据头文件: 文本数据头和公式常量数据头

文本数据头 当添加数据头时,一个名称选项和一个描述选项可以根据用户要求添加. 也可以选择在记录数 据开始或停止时提示标题信息 (参考图 5.20). 如果选中该选项,则每个数据头信息的描述都可 以由特定的操作人员更改。如果选择“强制”,则在数据记录开始或结束时,操作员必须在相 应的数据头描述中填写信息。否则无法关闭用户界面。

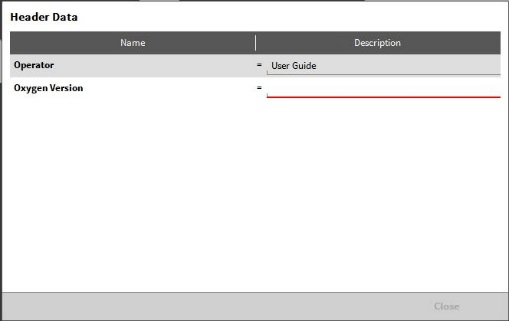

Fig. 5.20: 记录开始或停止时的数据界面


公式常量数据头 此外,用户还可以定义数字数据头,用于数学运算公式中。在定义了数据头名称和值之后,可 以在数学公式中找到该数据头,以便进行进一步处理(参考 图5.21). 详细信息请参考Formula channel. 提示选项不适用于数字数据头

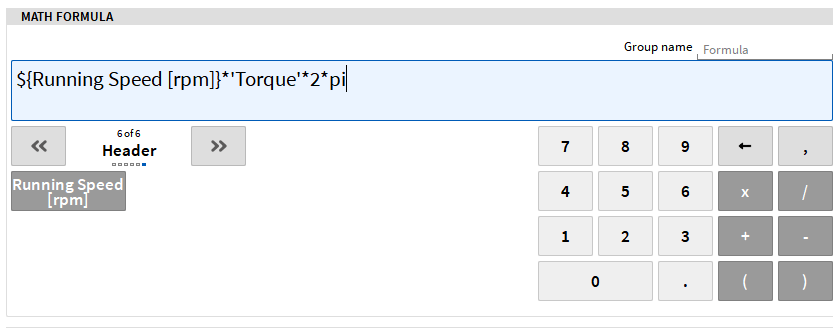

Fig. 5.21: 数学公式定义数据头


当加载数据或设置文件时,用户还可以在这里查看数据头,以方便搜索正确的数据文件 。

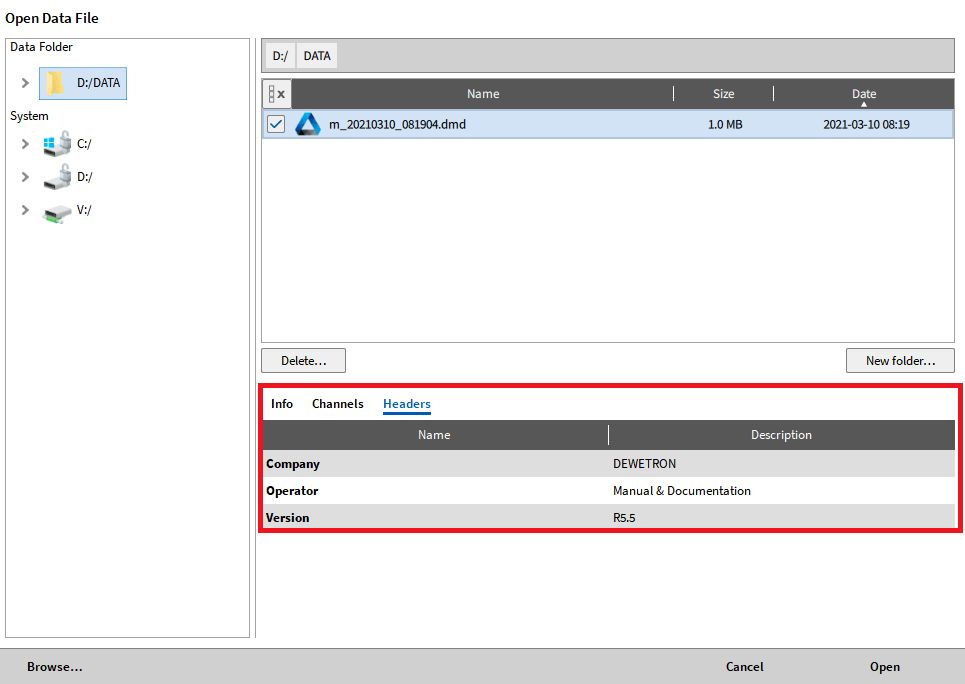

Fig. 5.22: 加载数据文件时的数据头信息


可以方便的将数据头信息加入到测量界面的一个文本框内 (参考Text instrument). 在文本框中添加数据头信息有三个步骤:

• 在测量设置的小视图菜单中的标题名称中选择所需的标题信息,并通过拖放将其添加到 测量屏幕

• 通过拖拽将数据头信息从测量设置添加到测量屏幕,还可以通过拖拽将数据头信息添加到 现有的文本框中。

• 创建一个文本框,然后转到它的工具属性。创建的标题数据是可见的,也可以通过双击单 个标题数据或通过拖放添加到文本框

• 创建一个文本框,并根据以下语法在标题数据名称中键入:${Header Data Name} 数据头的 描述信息将会显示到文本框中
