德维创数采系统在储能变流器防孤岛保护性能检测中的应用

满足GB/T34133标准的储能变流器防孤岛保护性能检测设备

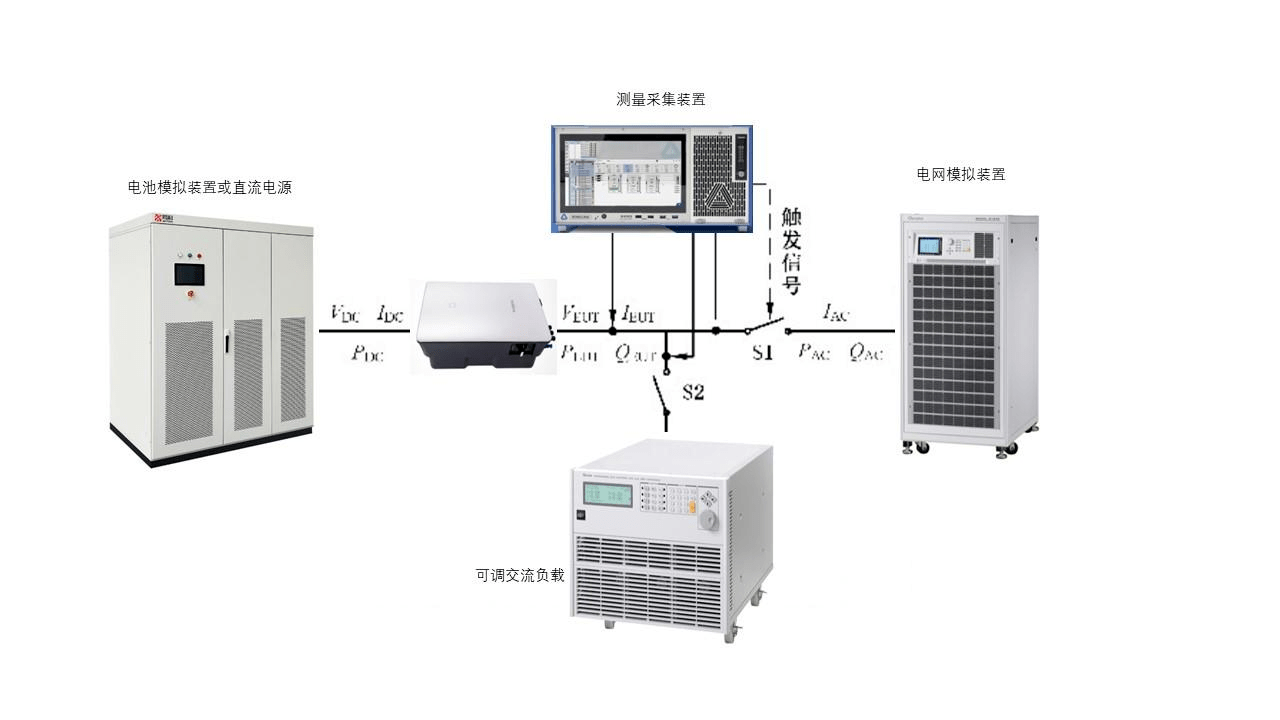

防孤岛保护性能检测回路

孤岛保护性能检测使用设备：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

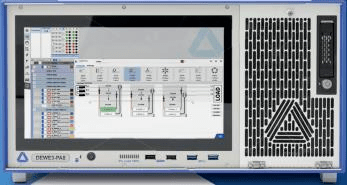

DEWE3-PA8 一体化式主机：

集成传感器电源可为 8 个电流传感器供电； 最多可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

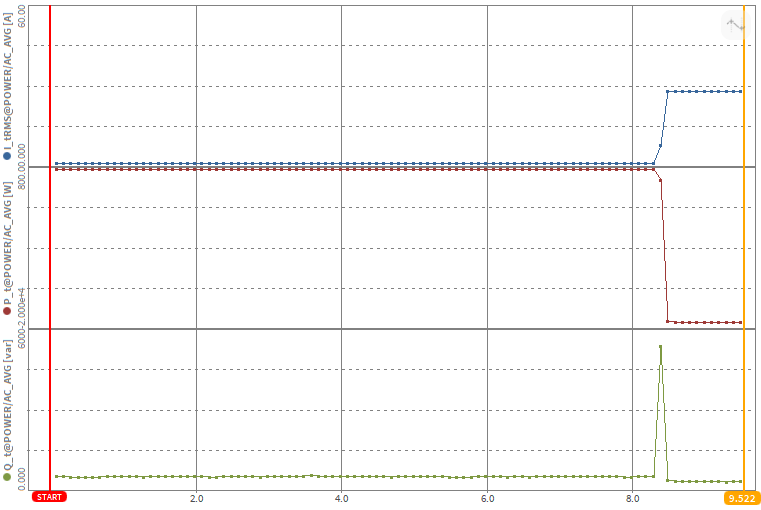

防孤岛保护性能测试方法： 利用波形图记录开关断开时，有功、无功以及电流的变化情况。
