德维创数据采集装置在储能变流器低电压穿越能力检测中的应用

储能变流器低/高压穿越能力检测

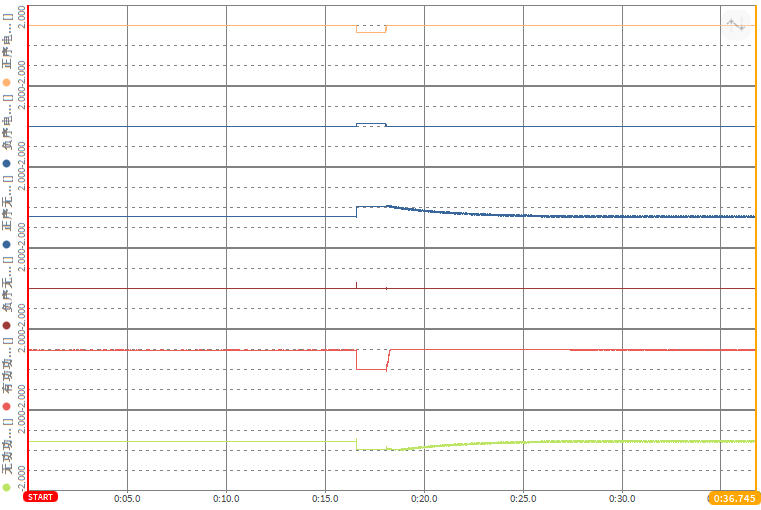

德维创数据采集装置、hth官网产品 可计算并记录电压，电流的快速变化。并可直接计算出有功电流，无功电流的正负序分量。

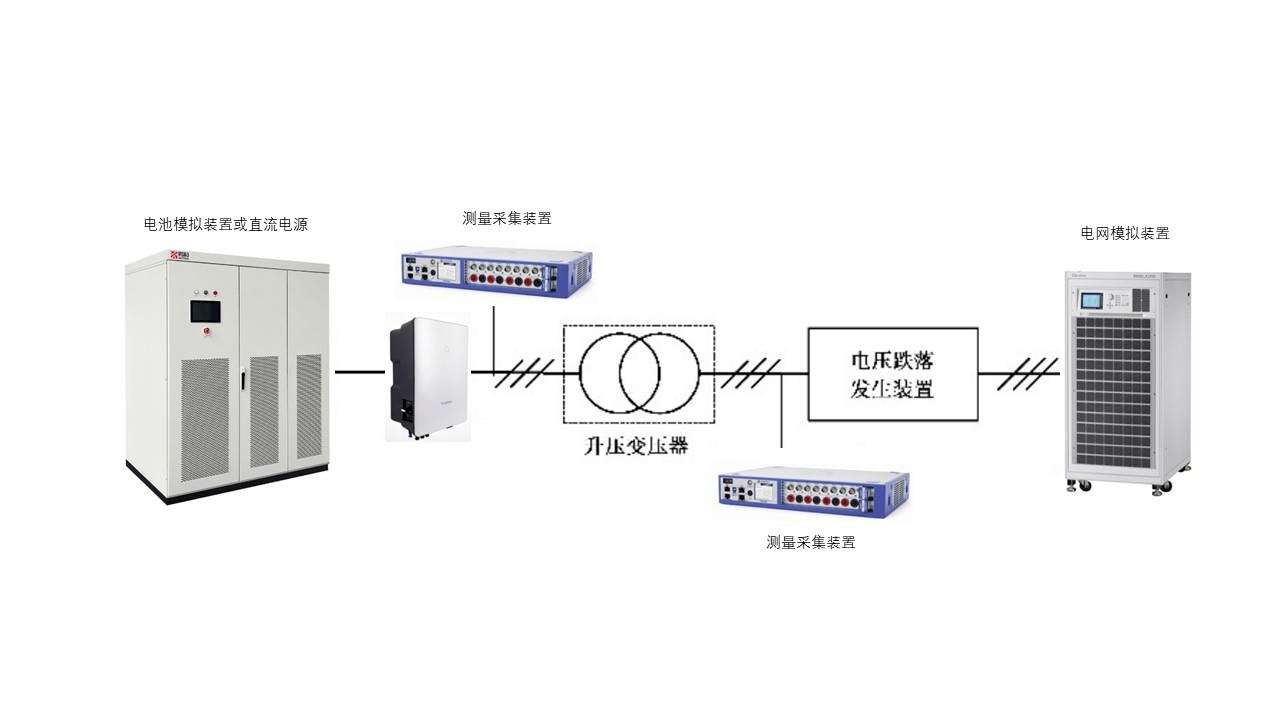

  低/高压穿越能力检测回路

储能变流器低/高压穿越能力检测使用设备：

主机TRIONet

模块TRION-1820-POWER

传感器CT-1000

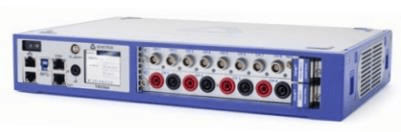

TRIONet 便携式记录仪

需连接外部笔记本或工作中配合使用,可加装 1 张 TRION-1820-POWER-4 采集卡，采集 4 路电压及 4 路电流； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 采样率可达 2MS/s，分辨率 24bit 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。

储能变流器高低电压穿越测试方法：

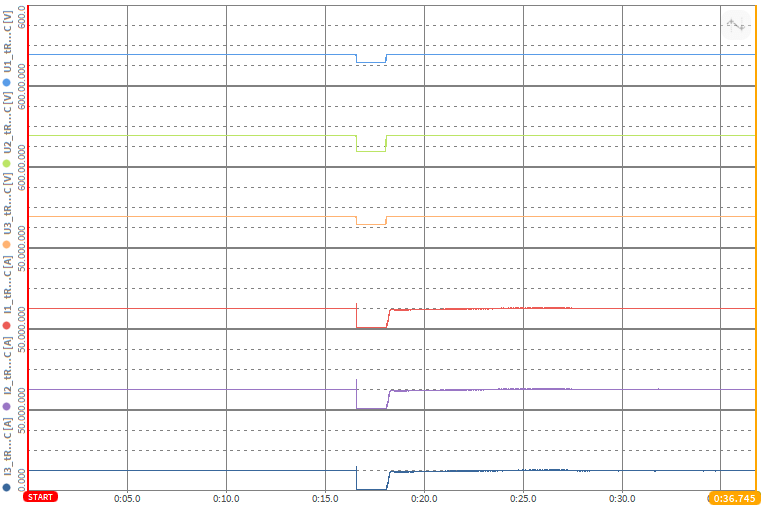

利用波形图记录电压跌落或上升曲线图，无功电流变化图。使用光标计算跌落时间，功率恢复时间等
