储能变流器输出检测及功率控制

测试逆变器或变流器交流侧的电压，频率及功率。德维创hth官网产品 的高精度与高采样率可 准确测试瞬态电压与电压偏差，准确计算出交流电的频率与功率。

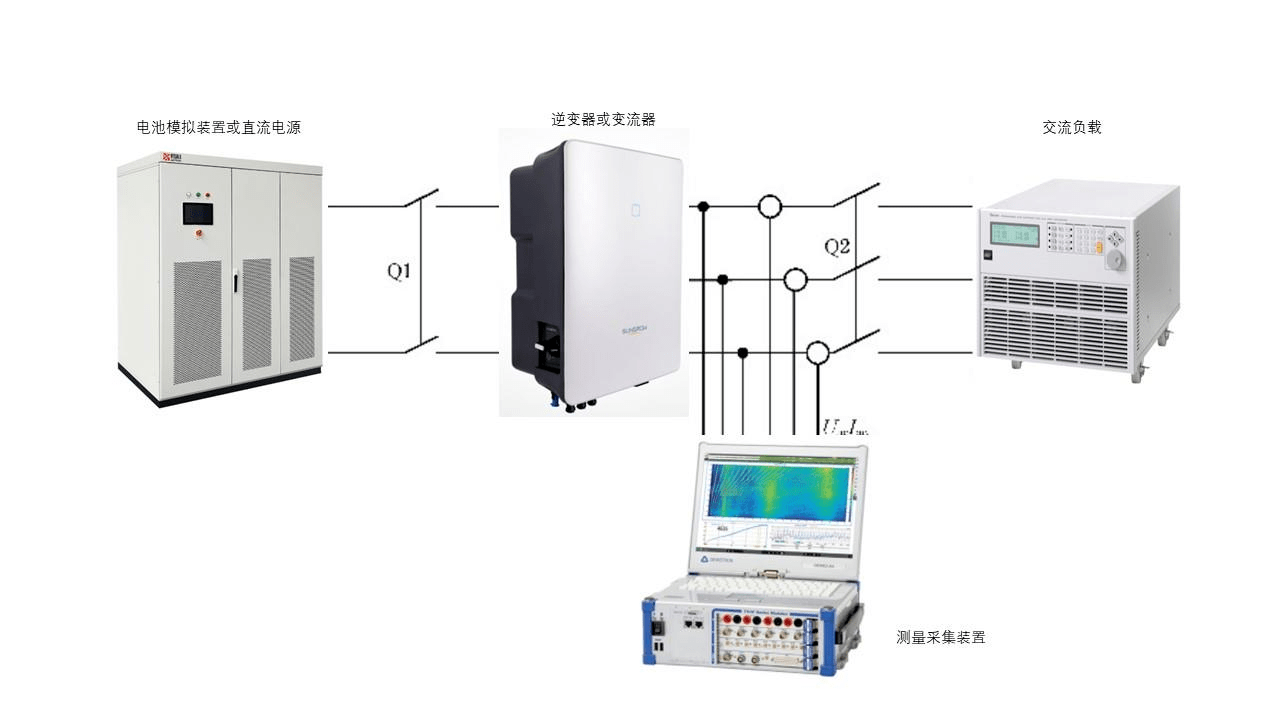

输出检测回路

储能变流器输出检测及功率控制使用设备：

DEWE3-A4

TRION-1820-POWER-4

DEWE3-A4 一体化便携式主机：

最多可加装 2 张 TRION-1820-POWER-4 采集卡，采集 8 路电压及 8 路电流； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 采样率可达 2MS/s，分辨率 24bit 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。

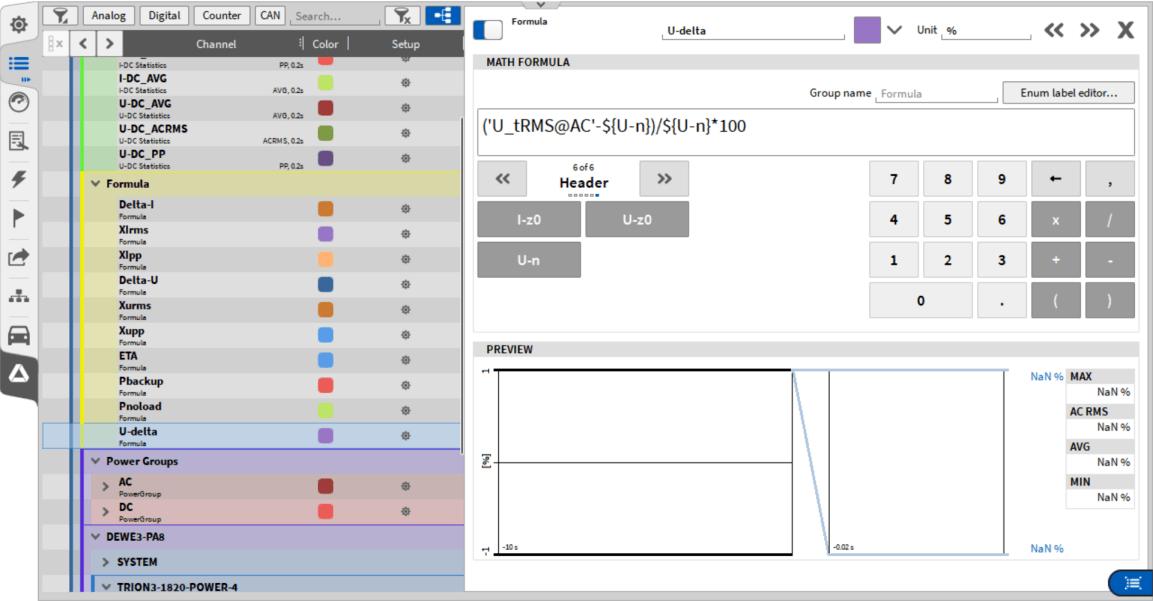

1 输出电压偏差检测 添加公式直接计算电压偏差

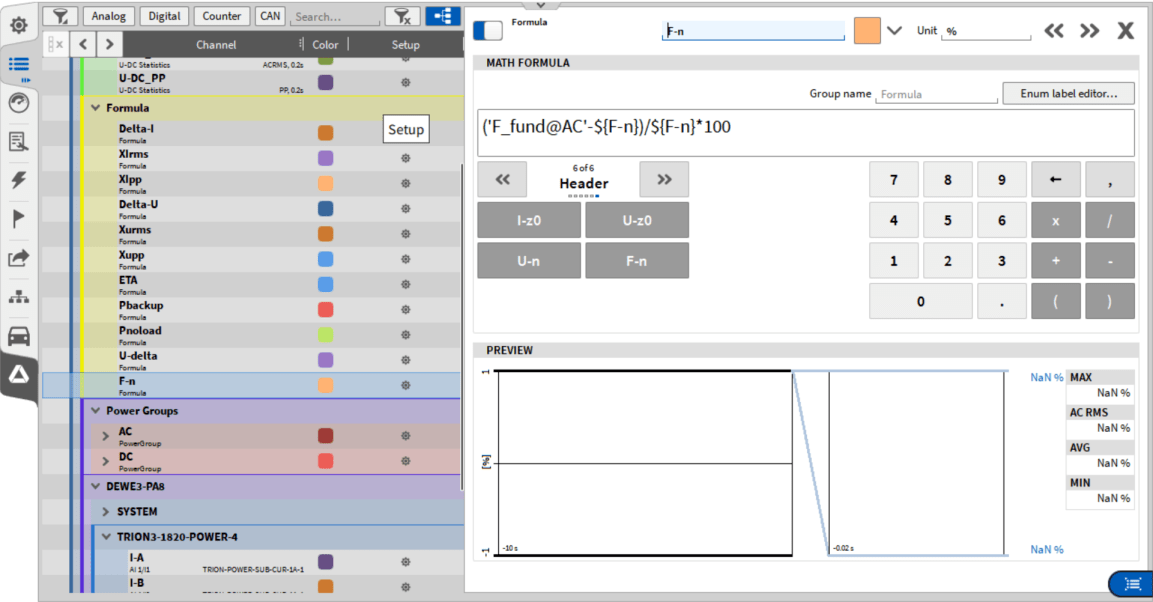

2 输出频率偏差检测 添加公式直接计算频率偏差

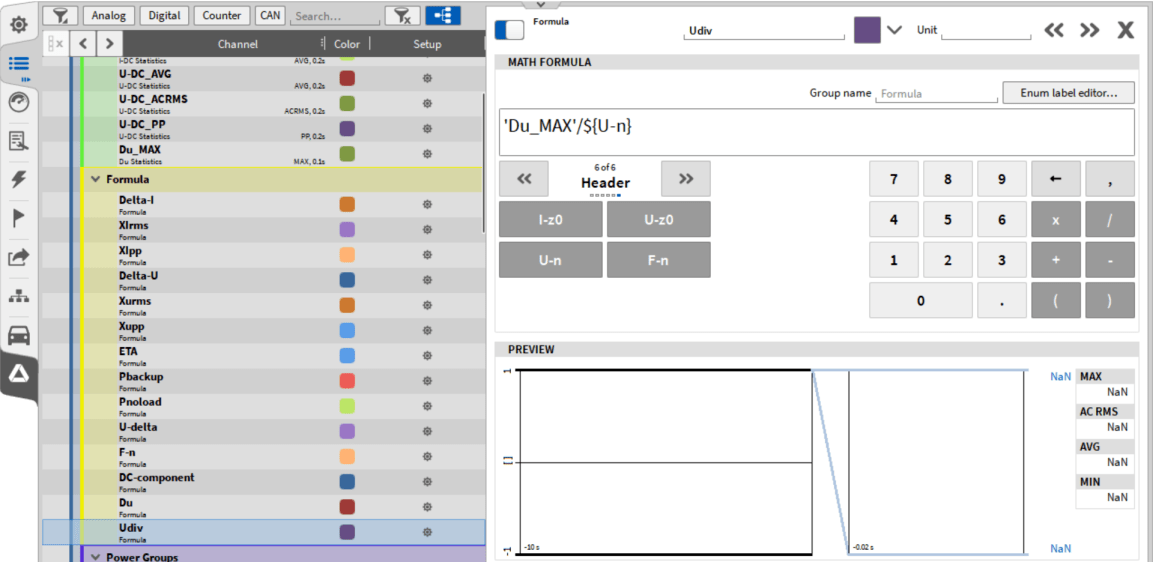

3 电压动态瞬变值检测 利用统计计算，计算出突加或突卸负载后变流器交流测电压有效值与额定值之间的最大偏 差，在利用函数公式计算出输出电压动态瞬变范围。

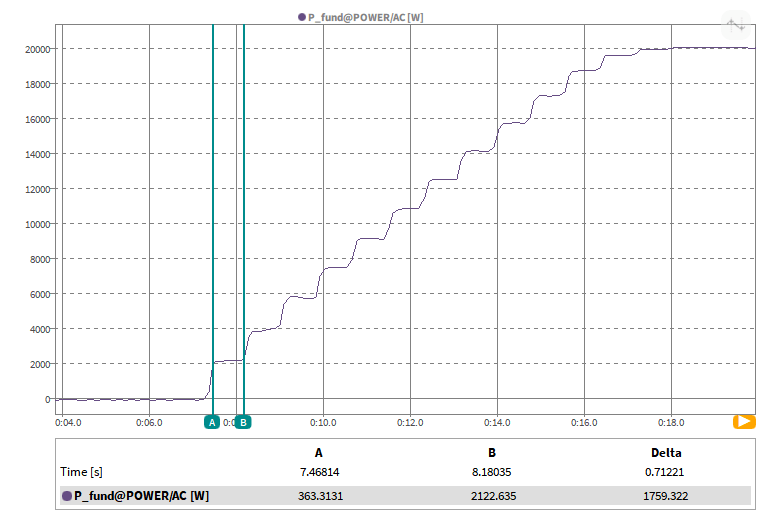

4 有功功率控制检测 添加统计计算有功功率 0.2s 的平均值，添加公式计算功率控制精度。利用波形图记录有功 功率波形，添加光标计算响应时间。

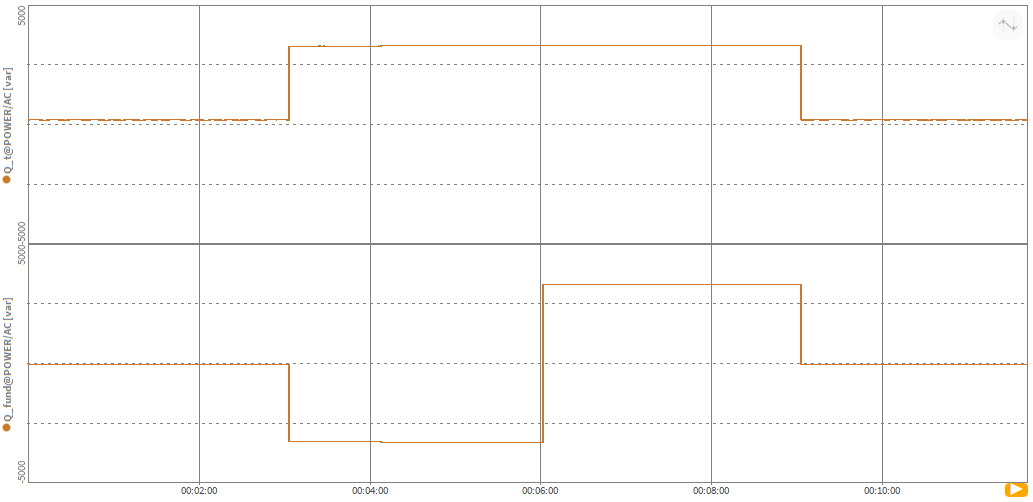

5 无功功率控制能力检测 添加统计计算无功功率 0.2s 的平均值，添加公式计算功率控制精度。利用波形图记录无功 功率波形，添加光标计算响应时间。

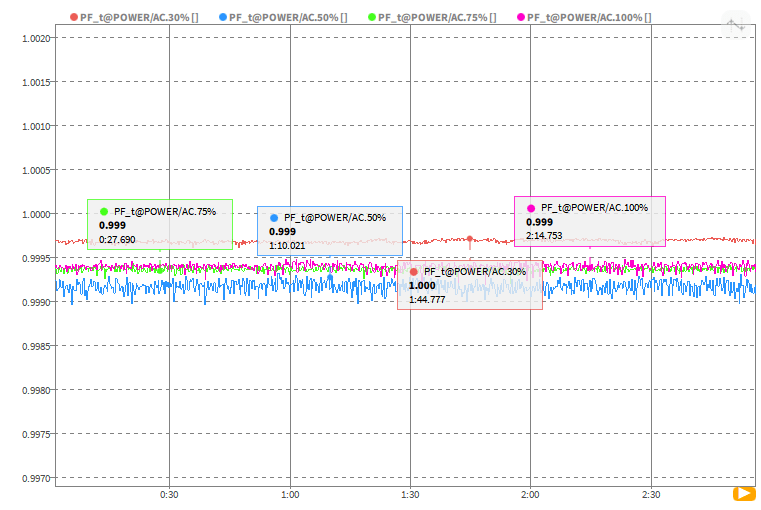

6 功率因数检测 hth官网产品 可将不同功率情况下测试的数据在软件中一起打开，在同一个波形记录仪中分 析。

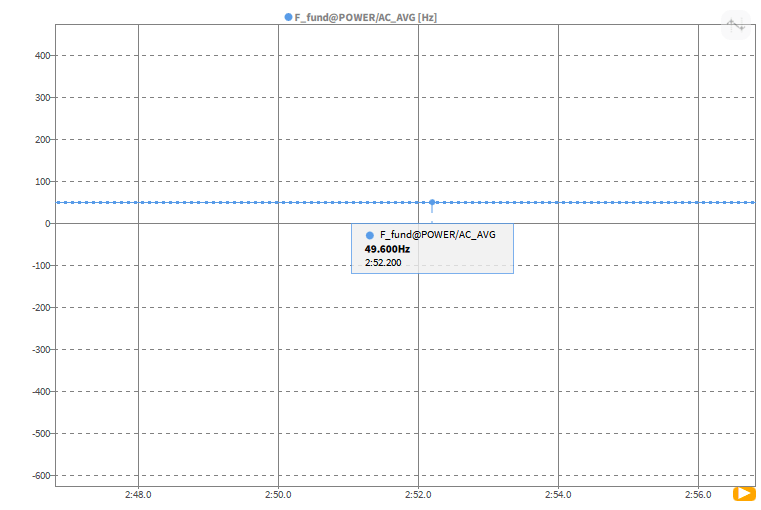

7 频率适应性检测 利用波形图，记录频率变化 电压适应性检测 利用波形图，记录电压变化
