hth359华体会 在储能变流器电能质量检测中的应用

储能变流器电能质量测试

测量逆变器或变流器交流侧的电压与电流，hth官网产品 可直接计算其谐波、闪变、不平衡度 及直流分量。

使用设备：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

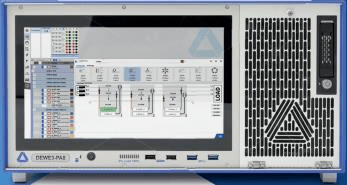

DEWE3-PA8 一体化式主机：

集成传感器电源可为 8 个电流传感器供电； 最多可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

储能变流器电能质量测试测试内容

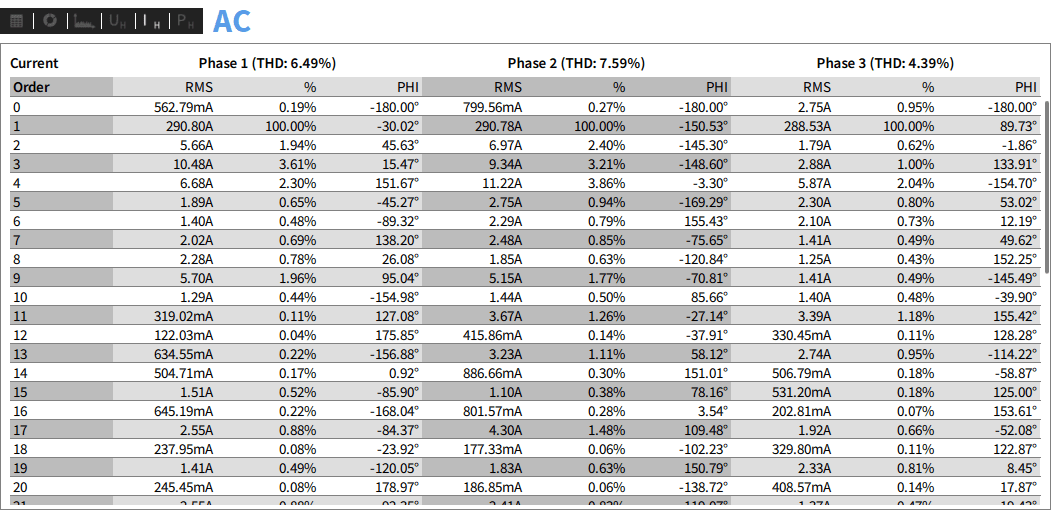

1 电流谐波检测 hth官网产品 可直接计算出电流谐波及总畸变率

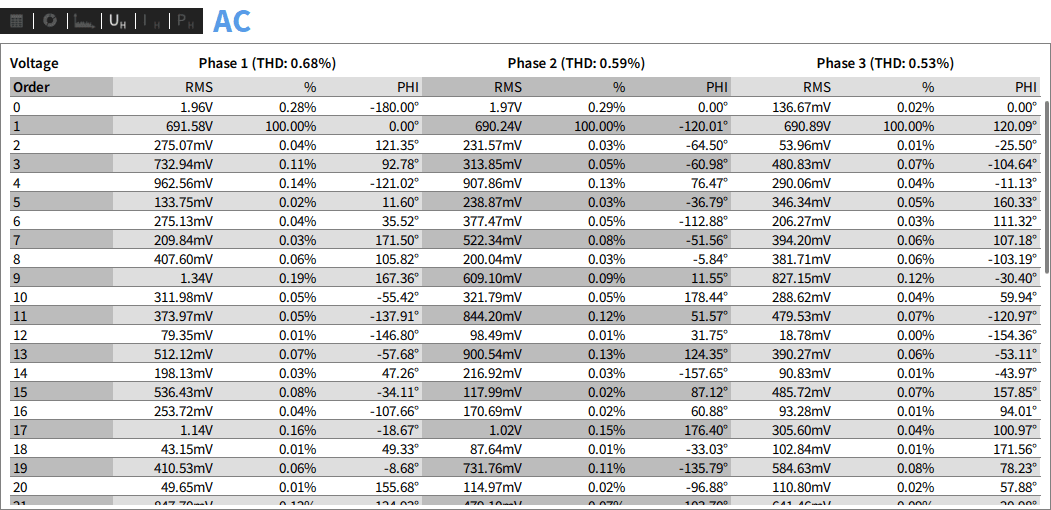

2 电压谐波检测 hth官网产品 可直接计算出电压谐波及总畸变率

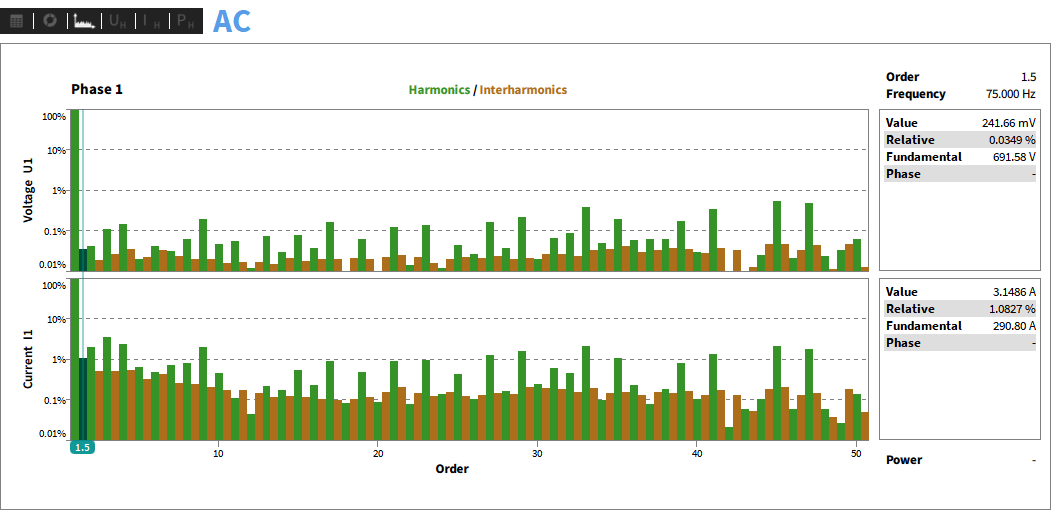

3 电流间谐波检测 hth官网产品 可直接计算出电流间谐波

4 电压间谐波检测 hth官网产品 可直接计算出电压间谐波

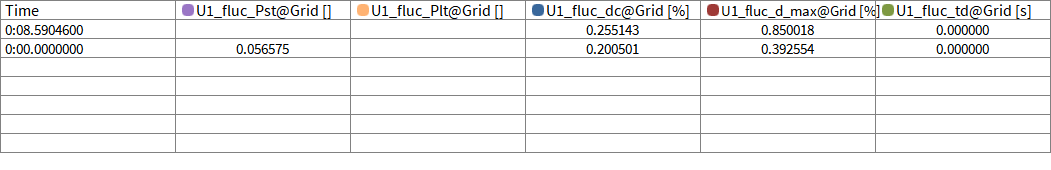

5 闪变检测 hth官网产品 可直接计算出短时闪变 Pst，长时闪变 Plt，以及 dc、dmax

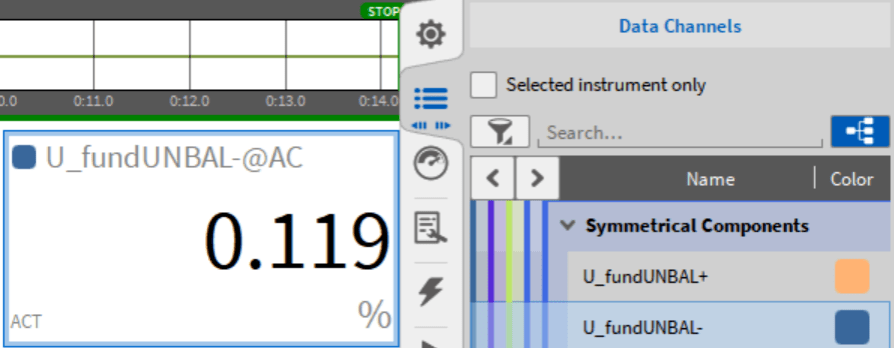

6 三相不平衡度检测 hth官网产品 可直接计算出三相不平衡度

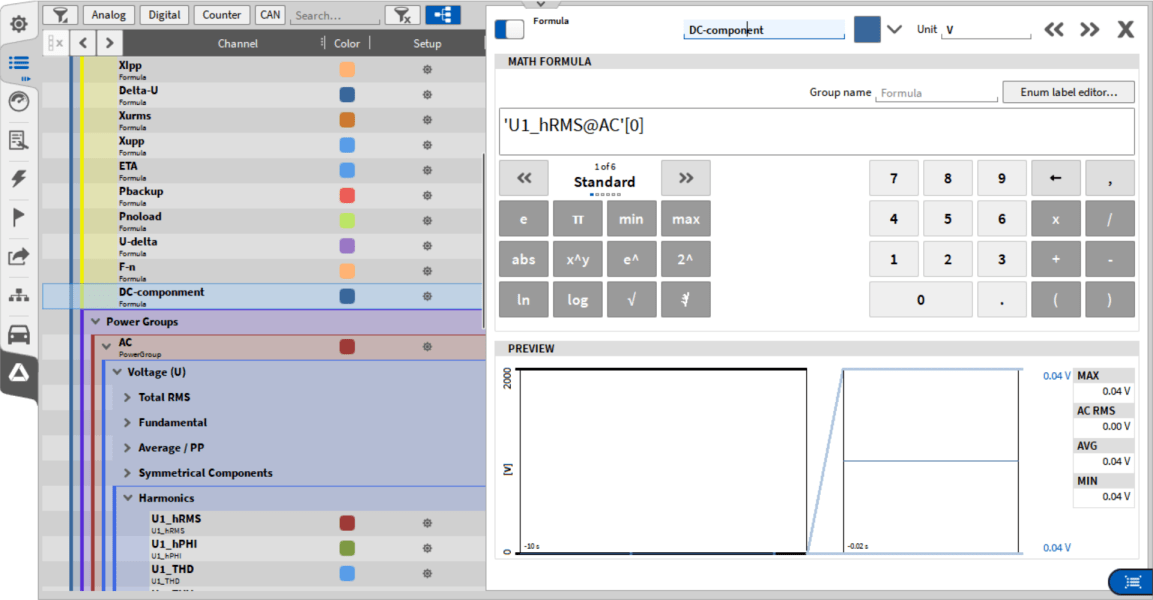

7 直流分量检测 利用公式调取出谐波数组中的 0 号元素，即为直流分量
