德维创数据采集装置在储能变流器整流效率和逆变效率检测中的应用

GB/T34133储能变流器效率检测数据采集装置

同时测量逆变器或变流器直流侧与交流侧的功率，精确计算转换效率。

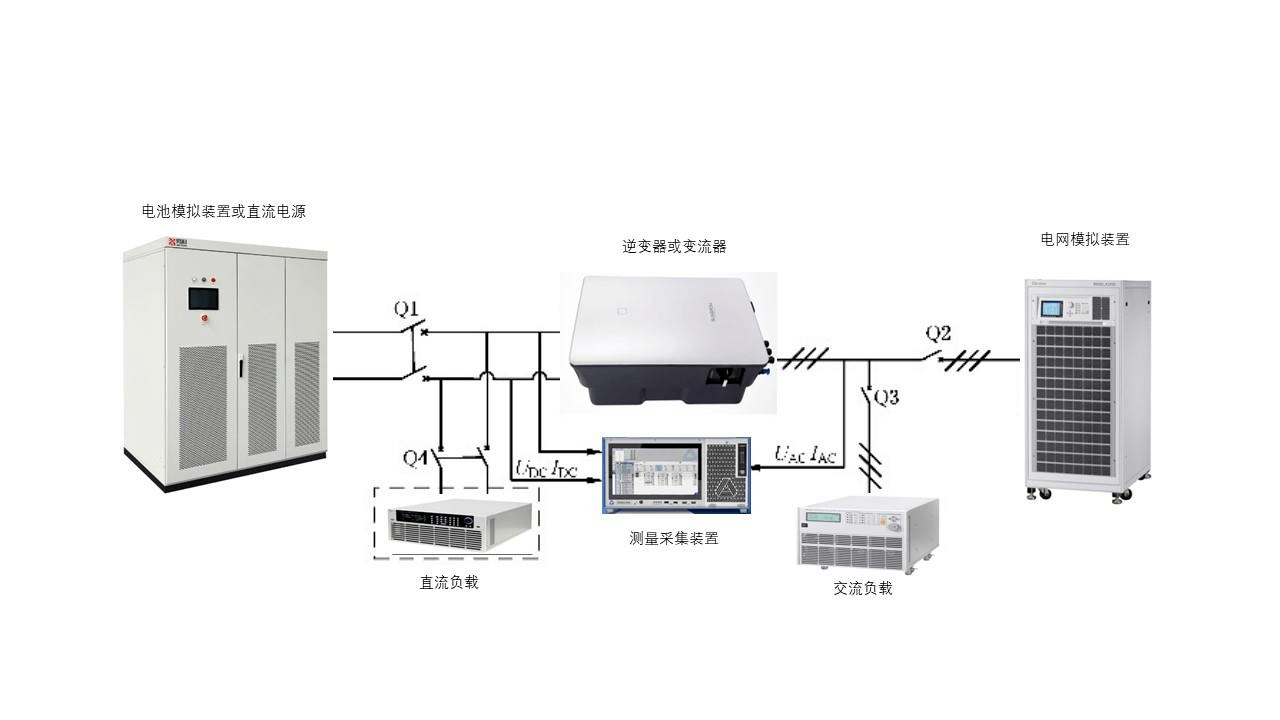

储能变流器效率检测回路

储能变流器效率检测设备：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

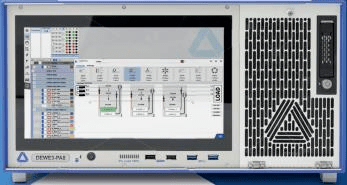

DEWE3-PA8 一体化式主机：

集成传感器电源可为 8 个电流传感器供电； 最多可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

储能变流器效率检测测试内容

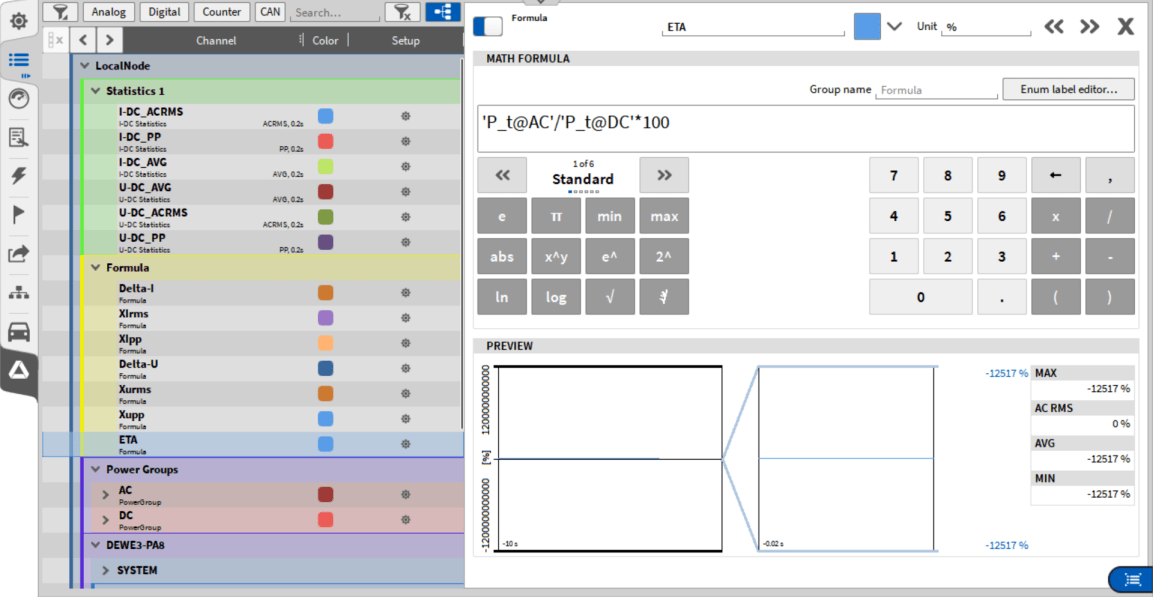

1 整流效率、逆变效率检测 添加函数公式计算整流状态下，并/离网状态下，直流有功功率与交流有功功率的比值。

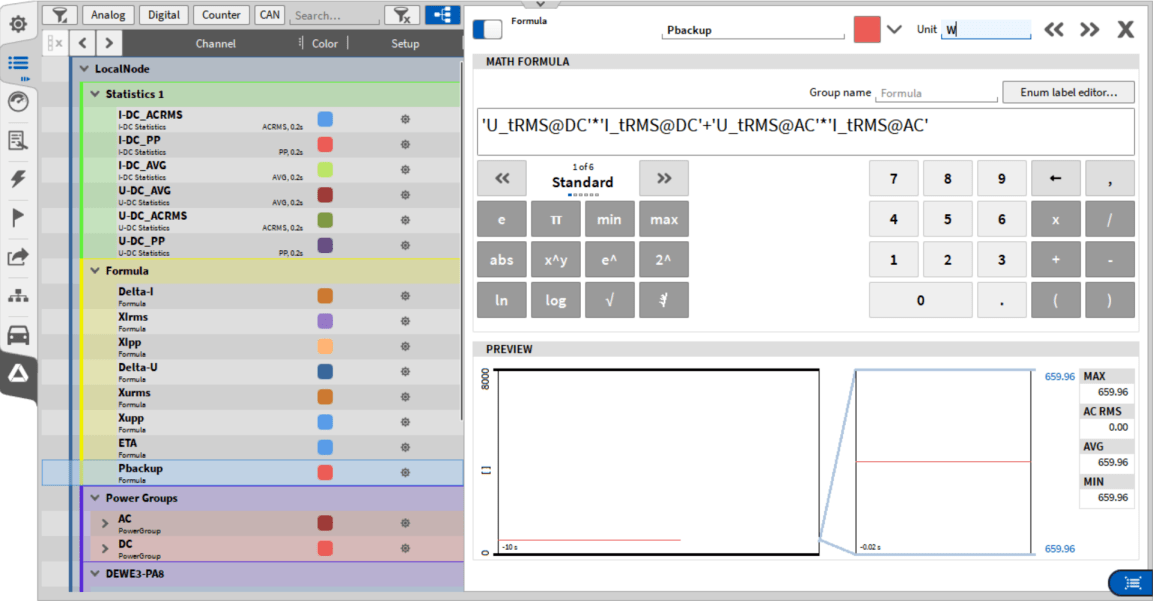

2 待机损耗检测 添加函数公式计算待机损耗功率

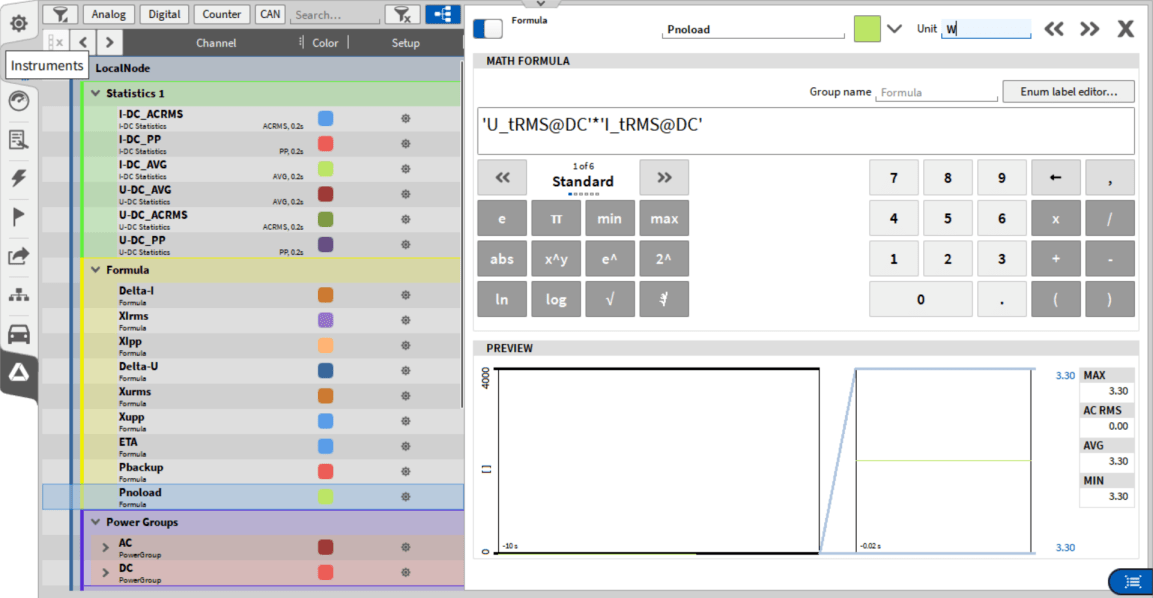

3 空载损耗检测 添加函数公式计算空载损耗功率
