德维创数据采集装置在储能变流器并离网切换检测中的应用

储能变流器并离网切换检测

同时测量逆变器或变流器负载侧及交流侧的电压，并捕捉并网开关的动作信号，精确测试并离网切换时间。

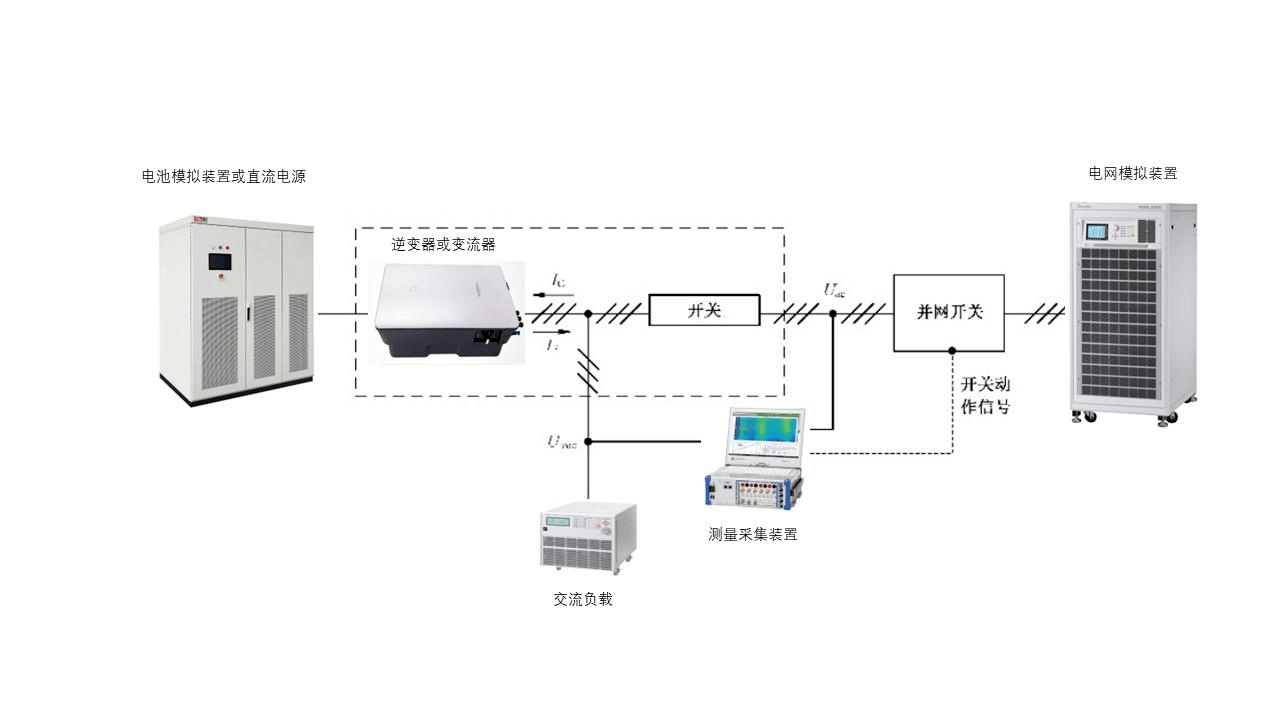

并离网切换检测回路

储能变流器并离网切换检测设备：

DEWE3-A4

TRION-1810-HV-4

DEWE3-A4 便携式一体化主机：

最多可加装 2 张 TRION-1810-HV-4 采集卡，采集 16 路电压，或采集 8 路电压及 8 路电流； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。

储能变流器并离网切换测试内容

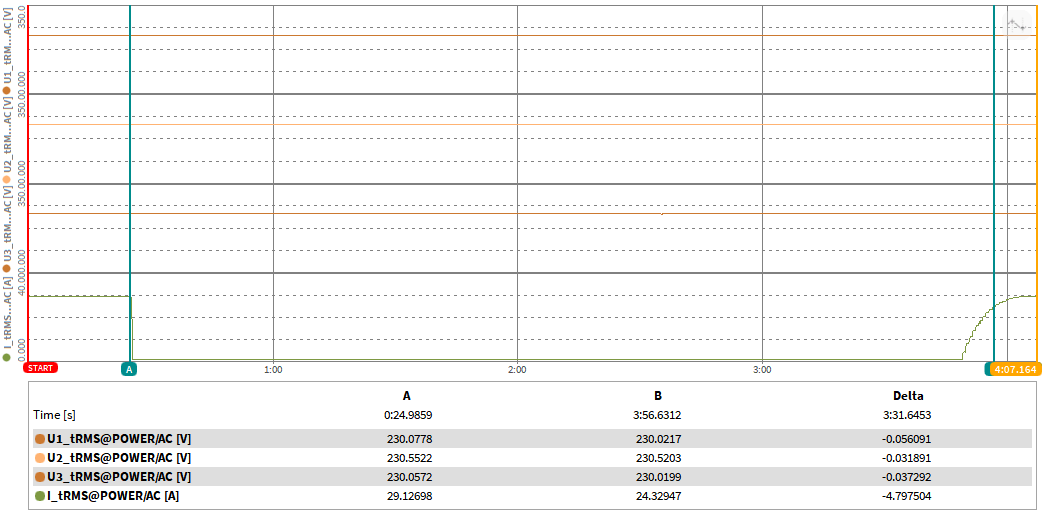

被动并网转离网切换时间检测 利用 AB 光标测量并网开关断开时刻起到放电电流达到额定电流 90%的时间。
