1. 光伏储能逆变器变流器充放电检测

同时测量逆变器或变流器输入侧的直流的电流与电压以及输出侧的交流电流与电压，准确评 估逆变器或变流器的充放电性能。

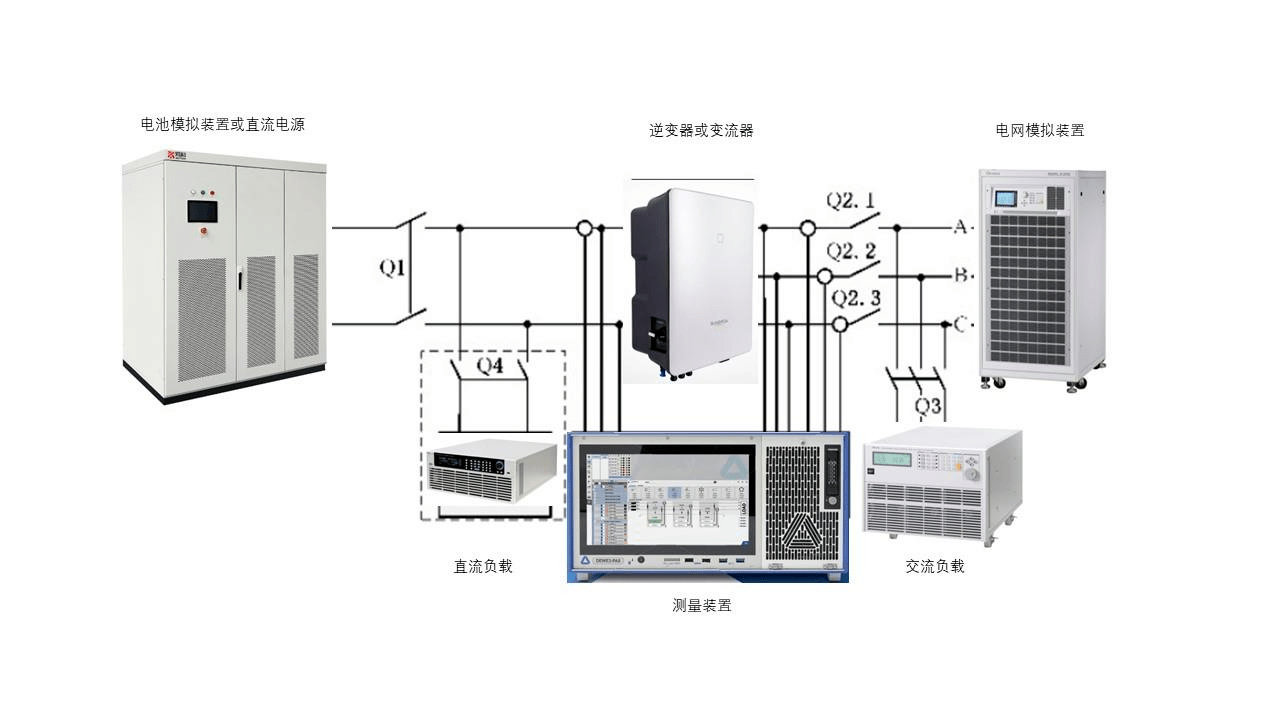

                                                                                                                                         充放电检测回路

使用设备：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

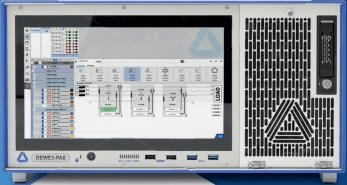

DEWE3-PA8 一体化式主机：

集成传感器电源可为 8 个电流传感器供电； 最多可加装 4 张 TRION3-1820-POWER-4 功率采集卡进行 16 路电压及 16 路电流测试； 高压通道量程可达±2000Vpeak，电流通道量程可达 40Apeak； 测试精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 无量程误差； 无间隙存储，无需示波器即可查看信号波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

测试内容：

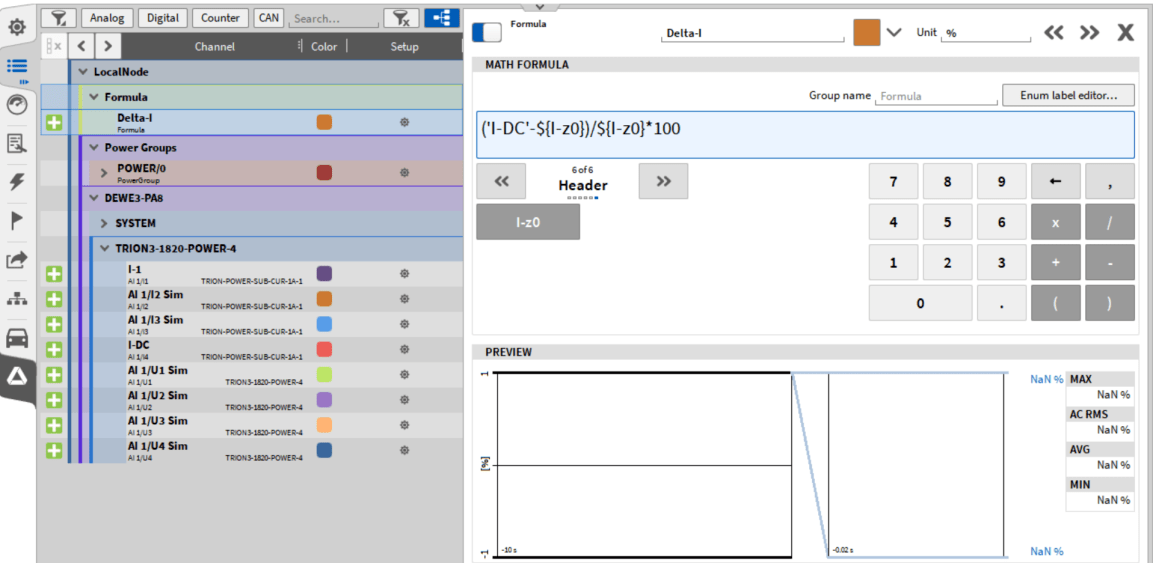

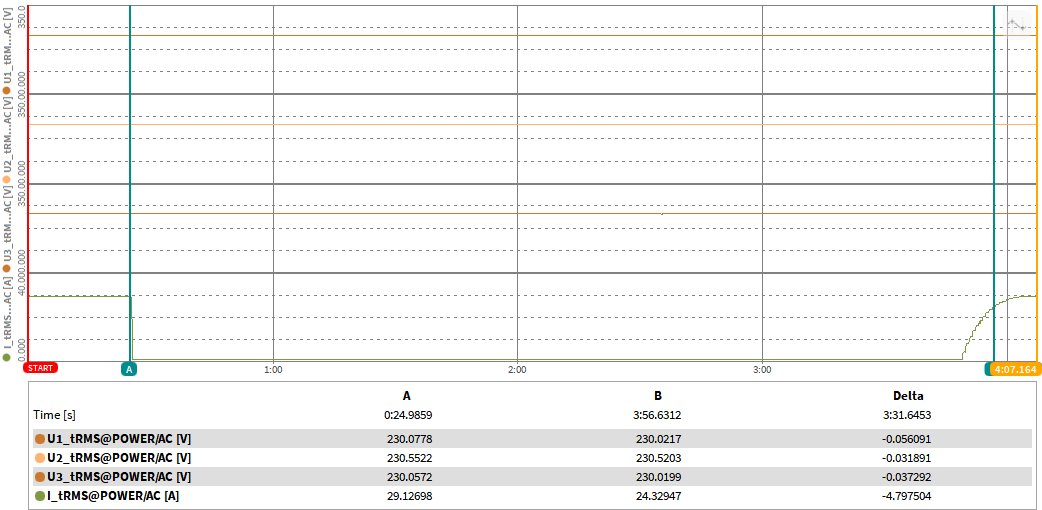

 1.1 充放电转换时间检测 利用 AB 光标计算充放电转换时间。

1.2 电流误差、恒流充电稳流精度检测 利用函数公式，直接计算直流电流误差或恒流充电稳流精度。

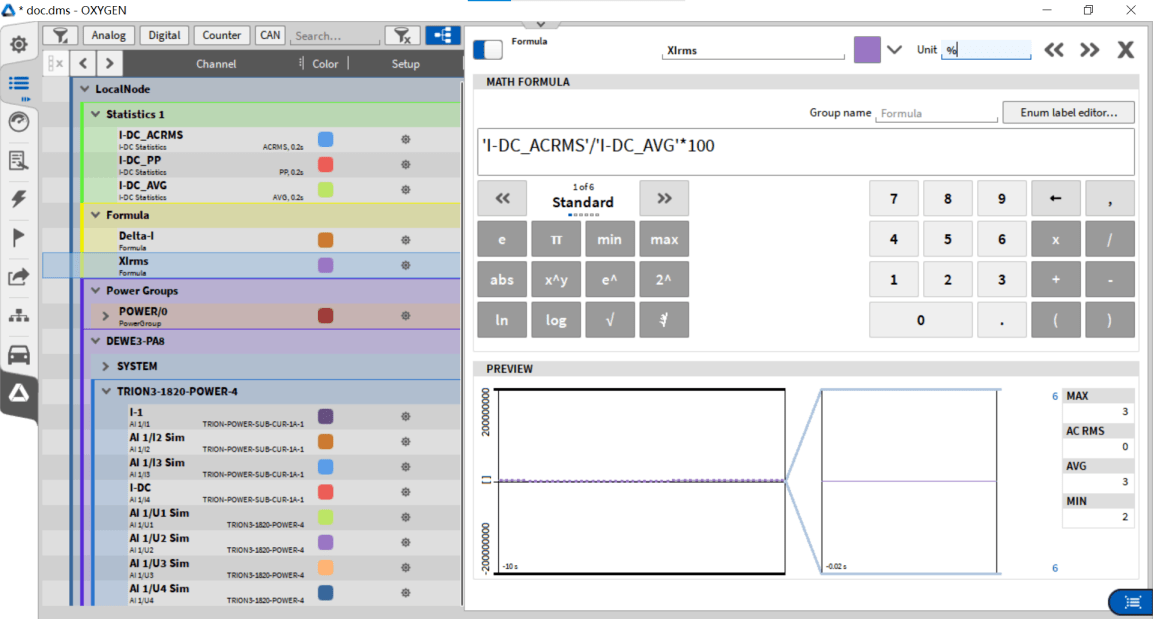

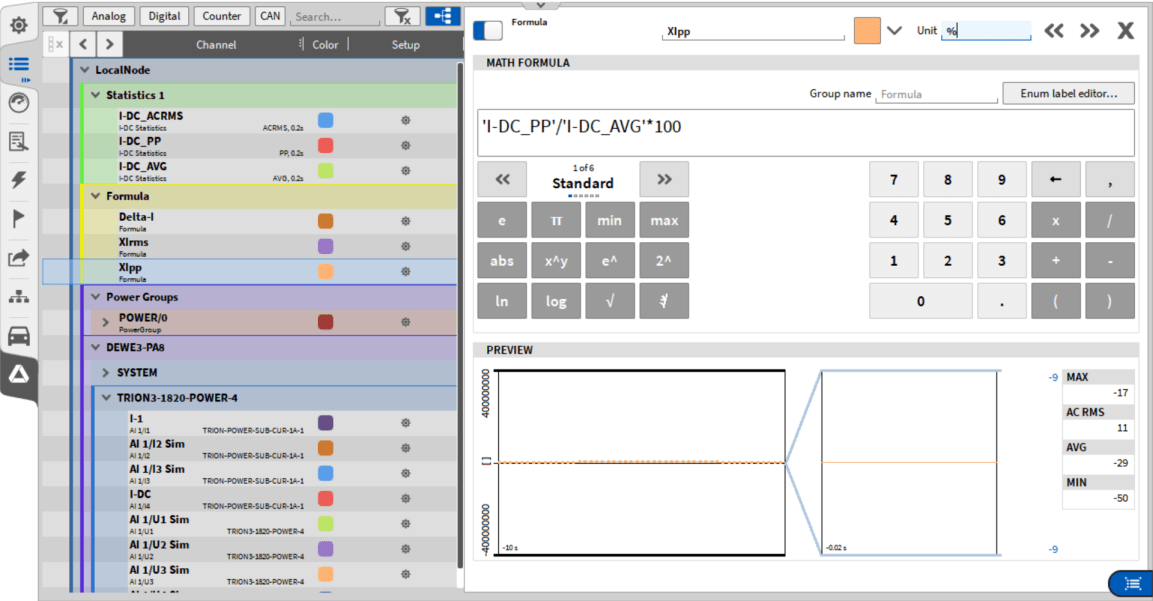

1.3 恒流充电电流纹波系数检测 利用统计公式，可直接计算直流电压的峰峰值以及滤除直流后的有效值，再利用函数公式计 算纹波有效值系数和峰值系数。

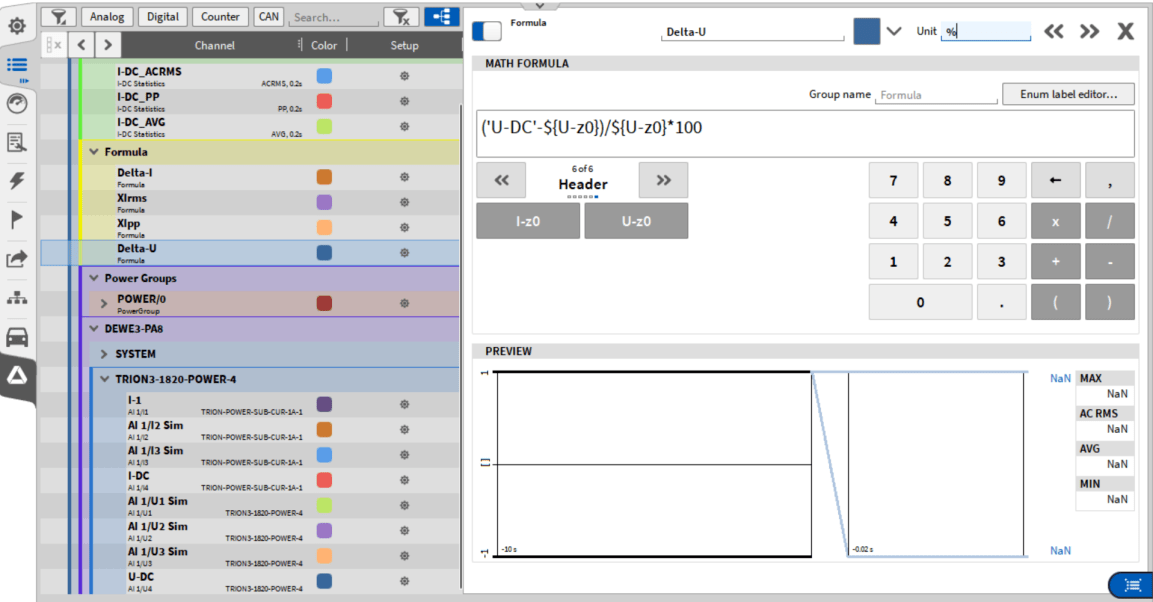

1.4 电压误差、恒压充电稳压精度检测 利用函数公式，直接计算直流电压误差或恒压充电稳压精度。

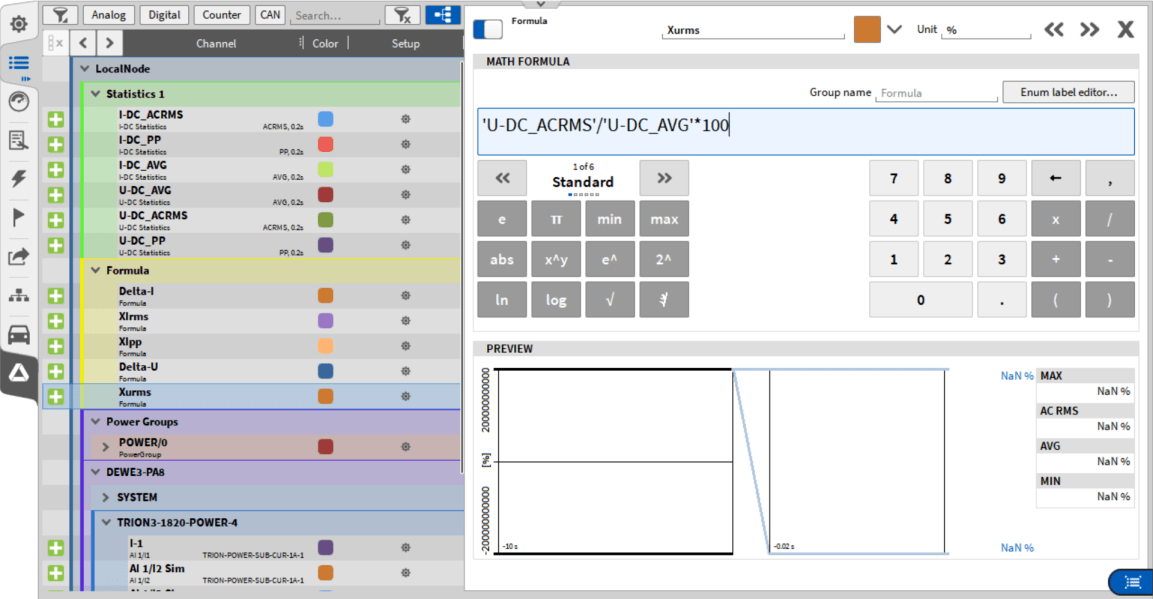

1.5 恒压充电电压纹波检测利用统计公式，可直接计算直流电压峰峰值以及滤除直流后的有效值，再利用函数公式计算 纹波有效值系数和峰值系数。
