德维创数采在大型实验数据中心的应用

为了方便试验数据收集、试验数据的统一管理以及试验任务的统筹安排，许多检测中 心和研究机构逐渐开始注重测试数据中心的建设。数据中心既包括了上述针对大型试验台 的数据汇总，也包括分布式测试、不同试车台、不同测试部门等综合数据中心。DEWETRON 测试设备的多种数据传输方式和数据接收方式，以及开放性的硬件和软件，对于测试中心 的数据传输、数据兼容、数据汇总、试验分组管理等有很好的支撑作用。 测试数据中心的作用： ① 实验数据的汇总，既包括 DEWETRON 自身数据，同时包括其他第三方设备； ② 远程设备管理，包括设备的使用状态、设备数据是否上传、上传测试通道等； ③ 测试数据的实时监控显示，用于测试状态监控以及数据展示。

测试数据中心案例（一）

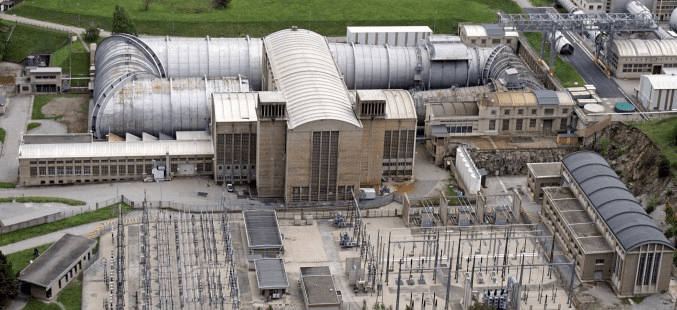

ONERA 法国 大型风洞分布式测试数据中心

项目规模：欧洲最大的连续气流风洞

测试背景及系统组成：

• S1MA 风洞配备了两个对转风扇，由佩尔顿涡轮机驱动并提供 88MW 动力；

• 空气流速 0.05~1 马赫；

• 直径 8 米，同类型设施中世界最大；

• 典型模型翼展尺寸：3.5~4 米；

测试系统组成：（240 多功能通道）

• DEWE3-RM16 * 5

• TRION-1820-MULTI-8 * 30

• OXYGEN-NET

项目特点：

➢ 测试信号种类繁多，应变、振动、噪声、位移、温度；

➢ 测试空间较大，为减少传感器线长，设备分布式布局；

➢ 针对不同测试，由于测点不同，因此需要数据中心针对性启用对应设备；

➢ 中控数据中心控制系统并获取测试数据。 能力提升：

➢ 大通道同步测试/采集能力

➢ 多台设备组网，不改变网络连接下可随时锁定使用的设备，而不影响网络内其他设备；

➢ 数据中心可远程实现网络内设备启用状态、设备设置及数据汇总传输。

测试数据中心案例（二）

波音公司 多试验台测试管理及数据中心

项目背景介绍： 波音公司测试部拥有多个零部件及性能测试分部门，波音公司希望将所有的部门测试 设备连接到同一局域网内（内网），数据中心通过网络即可指定控制操作的测试台，于此同 时可以选择性的获取某一试验台的测试数据。

测试系统组成：

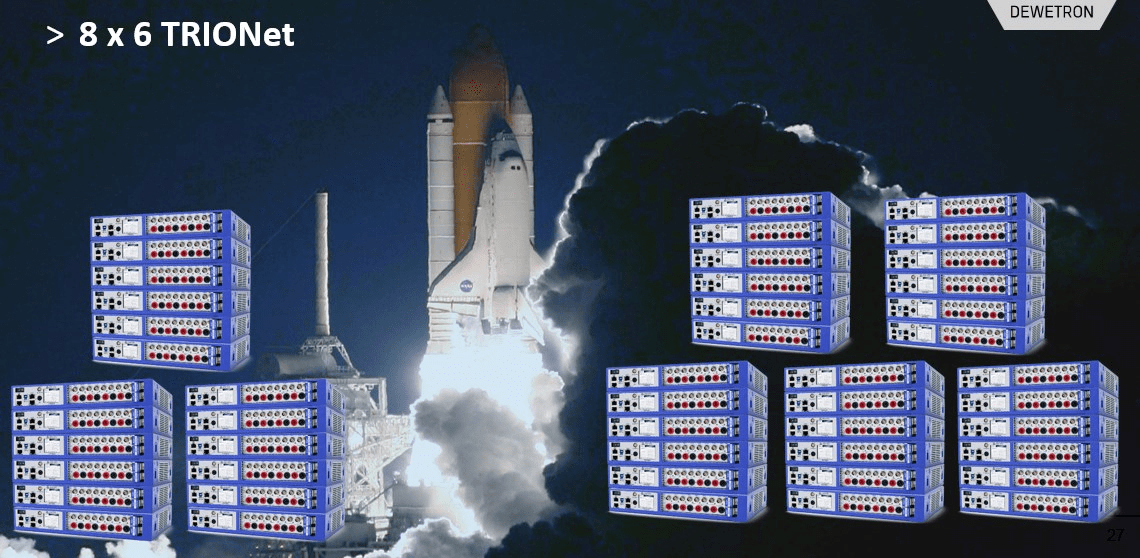

TRIONet * 48 个（每 6 个一组，分布于 8 个测试部门）

各类 TRION 板卡≥90 张

项目特点：

➢ 设备数量及通道数众多，且测试信号类型齐全；

➢ 多个测试部门、测试台设备同一接入局域网（内网）；

➢ 需要数据中心统一控制；

➢ 根据试验任务安排，启用指定试验设备并将其组网，不影响其他局域网内设备；

➢ 数据中心控制设备使用状态、设置信息以及获取测试数据。

能力提升：

➢ 多部门试验台设备组网（内网）及管理能力；

➢ 数据中心对设备的选取和控制能力；

➢ 远端数据实时获取和显示能力
