德维创数采在亚音速风洞测试项目数据采集中的应用

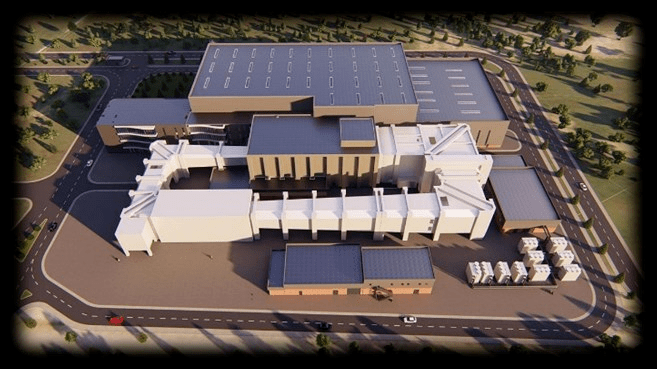

土耳其航空工业 亚音速风洞测试项目

客户性质：欧洲第二大亚音速风洞

测试背景及系统组成：

 风扇直径 : 10.5 m

 风扇功率 : 14.5 MW

 模型重量 : 1000 kg 

测试区域 B : 6.4x4.8m – 130m/s

 测试区域 S : 4.9x3.7m – 181m/s

 测试区域 O : 6.4x4.8m – 107m/s

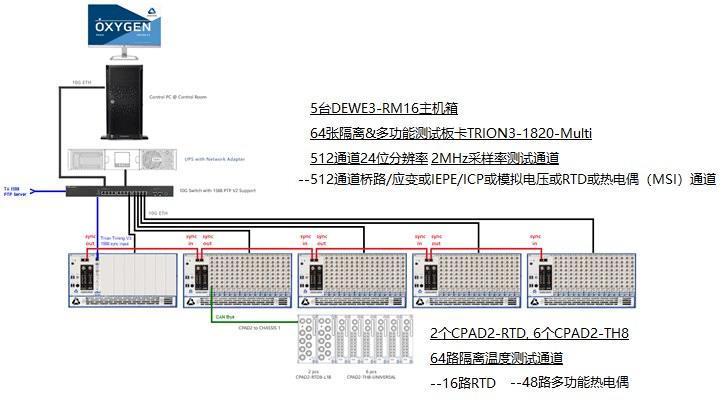

德维创测试系统组成：（512 模拟 + 64 温度）

DEWE3-RM16* 5 台

TRION-TIMING-V3 * 1 张

TRION3-1820-MULTI-8-L0B * 64 张

CPAD2-RTD * 2 块

CPAD2-TH8 * 6 块

OXYGEN软件功能

实时采集/

实时监控

Datastream 数据传输

UDP 数据接收

噪声测试

德维创数采项目特点：

➢ 测试信号种类繁多，应变、振动、噪声、位移、温度；

➢ 578 个通道同步实时存储；

➢ 与第三方设备集成测试，采用外部时钟同步；

➢ 外部数据接收集成存储（压力扫描阀）；

➢ 中控数据中心控制系统并获取测试数据。 能力提升：

➢ 大通道同步测试/采集能力

➢ 远程主控中心实验控制、数据汇总能力

➢ 将德维创设备与已有其他第三方测试设备同步

➢ 软件自定义开发，支持外部数据接收以及非标准传感器解析
