基于PXIE的大型多功能振动台阵实验室案例

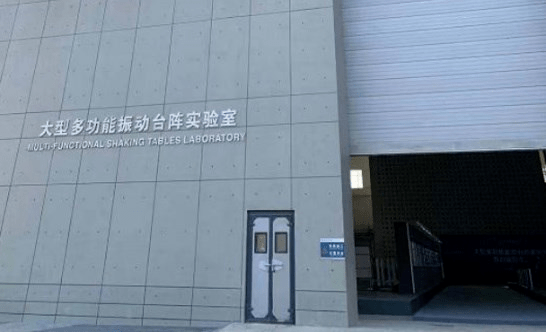

北京建筑大学 大型多功能振动台阵实验室

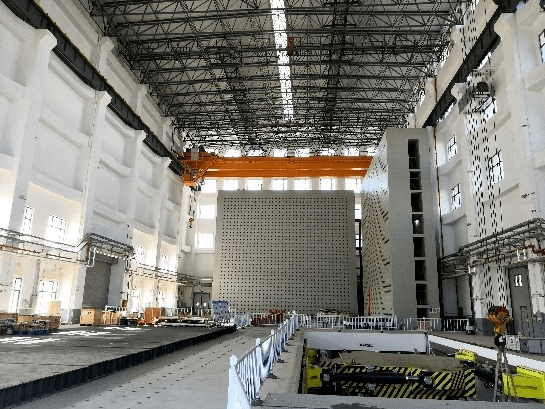

项目规模：世界现有台阵中总承载力最大、台面总面积最大的实验设备

基于PXIE的大型多功能振动台阵实验室测试背景及系统组成：

 三相六自由度多功能地震模拟振动台 * 4

 每个振动台载重 60 吨

 单个台面振动尺寸 5m*5m

 可双台、三台或四台组成台阵系统联动

基于PXIE的大型多功能振动台阵实验室测试系统组成：

DEWE3-RM16 * 10 台

TRION-2402-dSTG-8 *64 张

TRION-2402-dACC-6 *86 张

通道总数：（1028 通道）

512 路应变/电压/位移

516 通道ICP 振动

基于PXIE的大型多功能振动台阵实验室项目特点：

➢ 10 台德维创机箱共1028 通道同步采集存储；

➢ 信号类型包括振动、应变、位移；

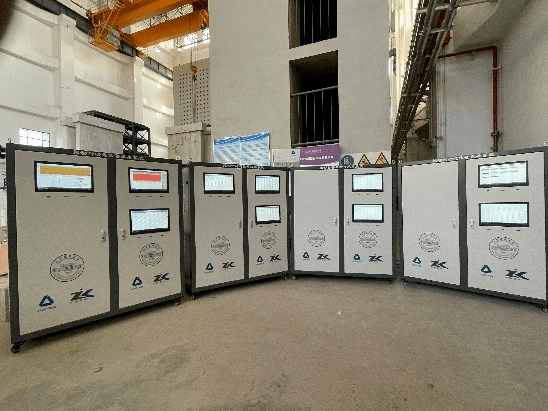

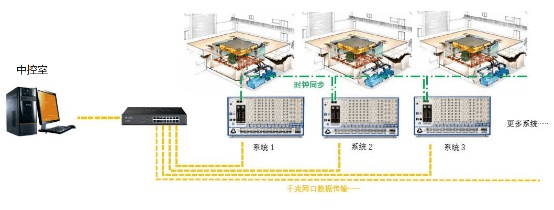

➢ 多台设备同步组网，机柜集成；

➢ 本地数据/上位机数据双备份；

➢ 1028 通道数据同步上传中控室。 能力提升：

➢ 上千通道大型试验台同步测试/采集能力

➢ 远程主控中心实验控制、数据汇总能力

➢ 多功能板卡，后期测试类型扩展能力
