FlexRay汽车总线协议在OXYGEN软件中的配置应用
当且仅当以下硬件与OXYGEN结合使用时，可以通过OXYGEN获取FlexRay数据流:
• Vector VN7610 (1g个 FlexRay 接口)
•硬件必须通过USB连接到运行OXYGEN的测量系统。.
• 除了CAN- FD数据采集外，VN16x0接口还可用于常规采集CAN -数据流(高达1 MBaud)。
• 此外，它还可以用来通过can传输数据。这是一个额外的可选特性，需要一个单独的许可 证, 详情请参考 CAN-OUT - CAN输出:.
• 如果需要同时使用上述CAN-FD和FlexRay接口，请按照以下步骤操作:
• 运行最新的Vector_Driver_Setup，它可以在Vector主页上找到
• 选择对应的硬件设备的驱动程序并运行安装 (如图4.43)
Fig. 4.43: Vector 驱动选项
• 安装完成后，连接VECTOR设备到测量系统.

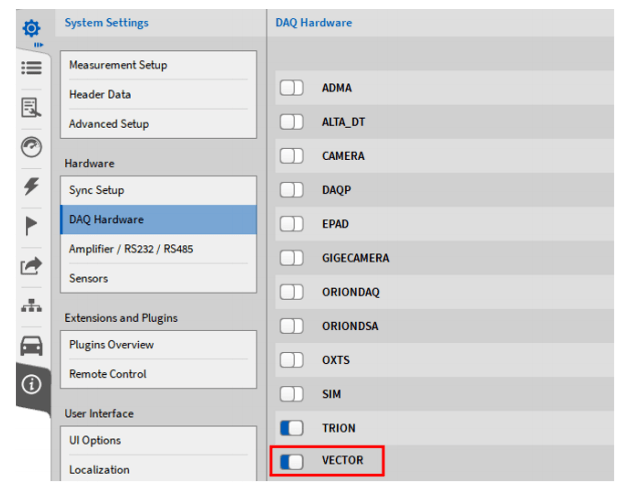

• 打开OXYGEN，进入系统设置DAQ硬件，确保VECTOR硬件已启用 (参考DAQ Hardware)

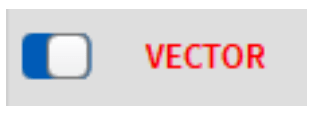

注意: 如果VECTOR选项是红色的 (如图4.45), 目前的软件激活状态是不支持CAN-FD的 (如图 4.45). 请联系我们的是支持团队
Fig. 4.44: 激活CAN-FD
Fig. 4.45: 没有CAN-FD对应激活
• 在这个菜单中改变设置，需要重新启动软件
注意：如果在操作过程中，Vector硬件设备和测量系统之间的连接出现故障(即USB线被拔出)， 则必须在解决连接问题后重启OXYGEN，重新启动CAN-FD数据采集。
4.7.2 Flexray通道设置
• 打开OXYGEN 通道列表. The Vector 硬件通道将在 VNxxxx通道列表中可见 ( 图 4.51).
Fig. 4.51: 通道列表包含VN系列硬件

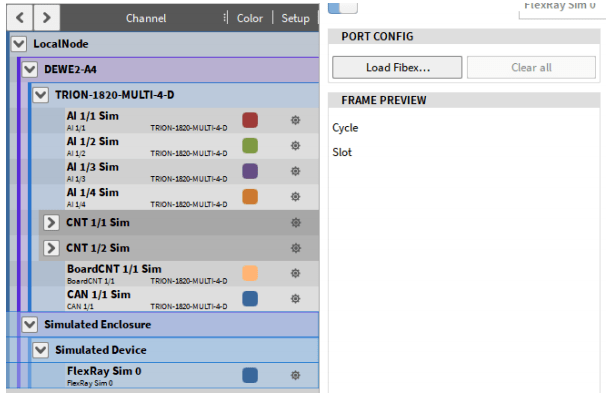

• 点击齿轮形状按钮进入通道设置(蓝色标记图 4.51). 点击加载按钮家在正确的配置文件 (如图. 4.52).
• 说明文件必须兼容fibex 2.0到4.1.2描述文件标准 (ASAMMCD-2 NET)
Fig. 4.52: FlexRay通道设置

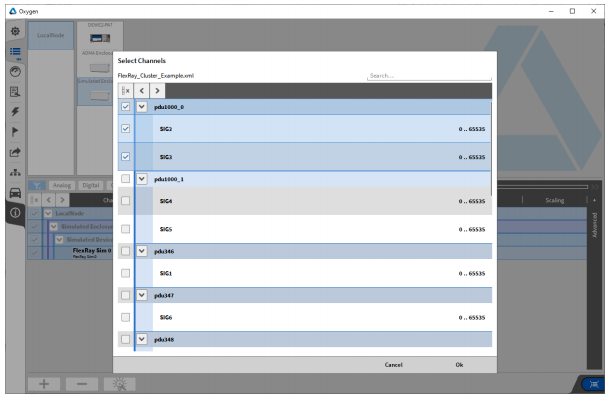

• 加载完Flexray配置以后一个通道选择对话框探出来 (如图4.53) 将打开以从febix格式文件中 选择数据采集时需要解码的通道。可以只选择某些通道和消息，也可以选择所有通道。
Fig. 4.53: 同道选择对话框

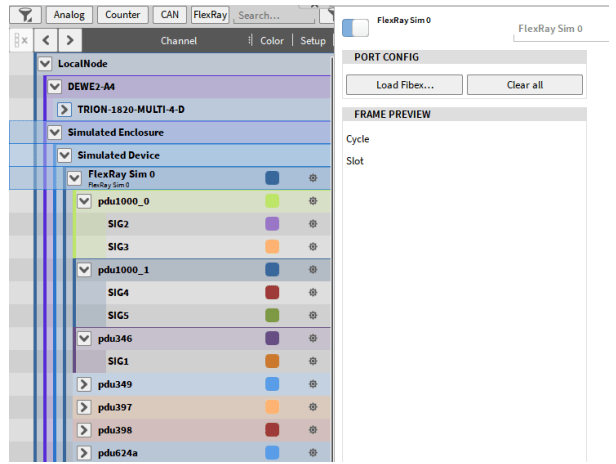

要在以后选择额外的通道，只需重新加载fibex文件并在通道选择器对话框中选择更多的 通道。清除所有(图4.52)按钮删除当前的通道选择。 加载fibex文件后，将出现一个位于通道名称左侧的箭头。单击箭头将展开FlexRay通道列表，并显示每个FlexRay消息，包括它们的通道(图4.54)。
Fig. 4.54: OXYGEN中Flexray通道列表
FlexRay离线解码:
• 在数据分析过程中，可以添加需要解码的额外通道。因此，在通道列表中打开相应的 FlexRay端口，并再次加载fiex 文件。现在可以选择和解码更多的频道。
注意: 不可以从数据文件中删除以前记录和解码的通道。
Flexray在OXYGEN中的限制:
• 不支持ARXML (AUTOSAR XML)描述文件
• 不支持多窗口
• 不支持自动连接
• 不支持字符串通道
• 不支持一个信号根据范围的不同缩放类型
