如何在OXYGEN软件中使用DAQP和HSI模块

4.6.1 通过ORION卡将DAQP/HSI模块连接到测量系统

 • DEWE-ORION-xx16-xxx boards 如果DAQP/HSI模块通过DEWE-ORION-xx16-xxx板连接到测量系统，进入DAQ硬件设置，确 保ORIONDAQ系列硬件和DAQP系列都是启用的(如图4.36) (确保安装了正确的驱动程序，并 且在软件启动后生效. 

• DEWE-ORION-xx22-xxx and DEWE-ORION-xx24-xxx boards 如果DAQP/HSI模块通过DEWE-ORION-xx24-xxx或DEWE-ORION-xx22-xxx板连接到测量系统， 请进入DAQ硬件设置，确保ORIONDSA系列硬件和DAQP系列都是启用的 (参考图4.36) (软件 重启后生效) 确保安装正确的驱动.

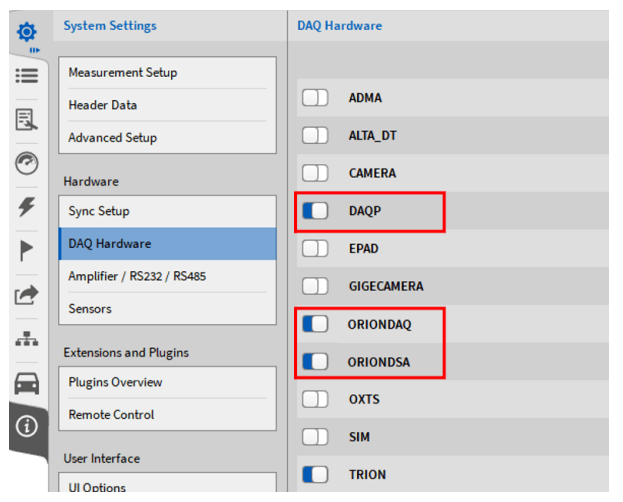

Fig. 4.36: 在DAQ硬件设置中启用ORION DAQ/DSA系列

4.6.2 通过 TRION-1802/1600-dLV 连接DAQP/HSI模块

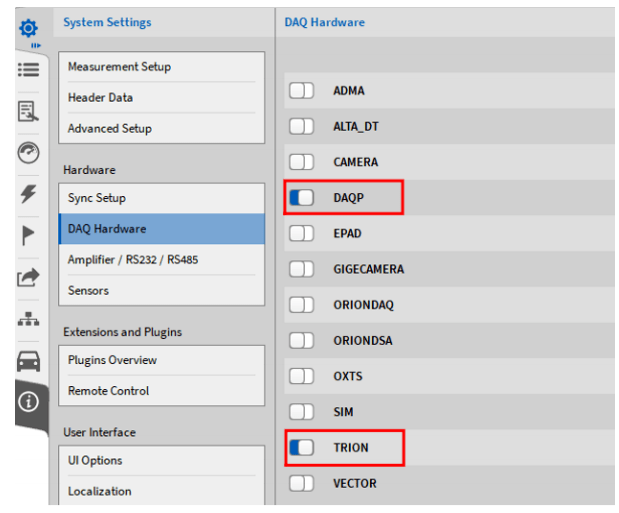

Fig. 4.37: 在DAQ硬件设置中启用DAQP和TRION硬件

• 确认驱动程序安装完成

• 如果驱动安装成功DEWE2-EXPLORER将会出现在系统开始菜单中

4.6.3 编辑模块地址

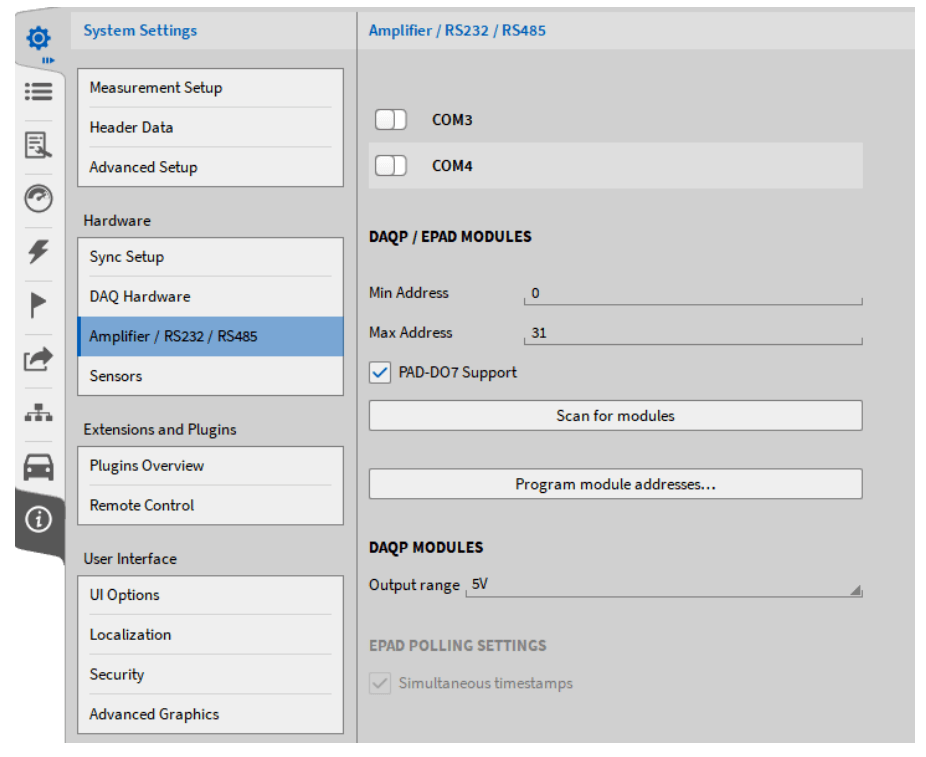

Fig. 4.38: 编辑模块地址

• 启用连接的串口(参考 ① 图4.38).

• 在高级设置中选择适当的模块输出范围 (参考高级设置).

• 点击编辑模块位置按钮(参考 ② 图 4.38).

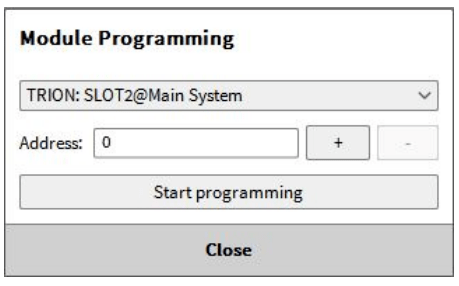

Fig. 4.39: 模块编辑界面

• 选择合适的串口并编辑地址 (如图 4.39). 如果模块连接多个串口，必须为每个串口重复编 程。将出现以下窗口：

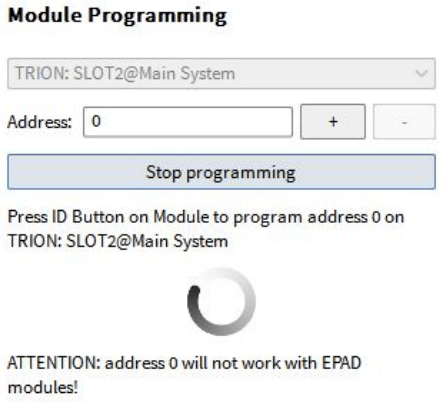

Fig. 4.40: 编辑模块地址

• 按下DAQP/HSI模块的ID按钮，直到模块被添加. 对所有DAQP模块重复该过程。完成后，按 下停止编辑，并通过按下close＆Scan窗口 (如图 4.41) 或启动编程为额外的串口

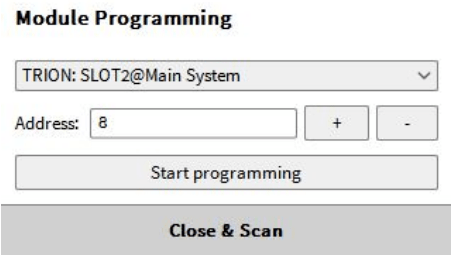

Fig. 4.41: 完成模块编辑

• 现在，OXYGEN将从DAQP模块读取实际设置，并将它们写入软件中的通道设置

注意: 单击“扫描模块”将只扫描已经编程的模块，并存储实际的模块设置 • 模块将出现在通道列表中，可以进行通道设置

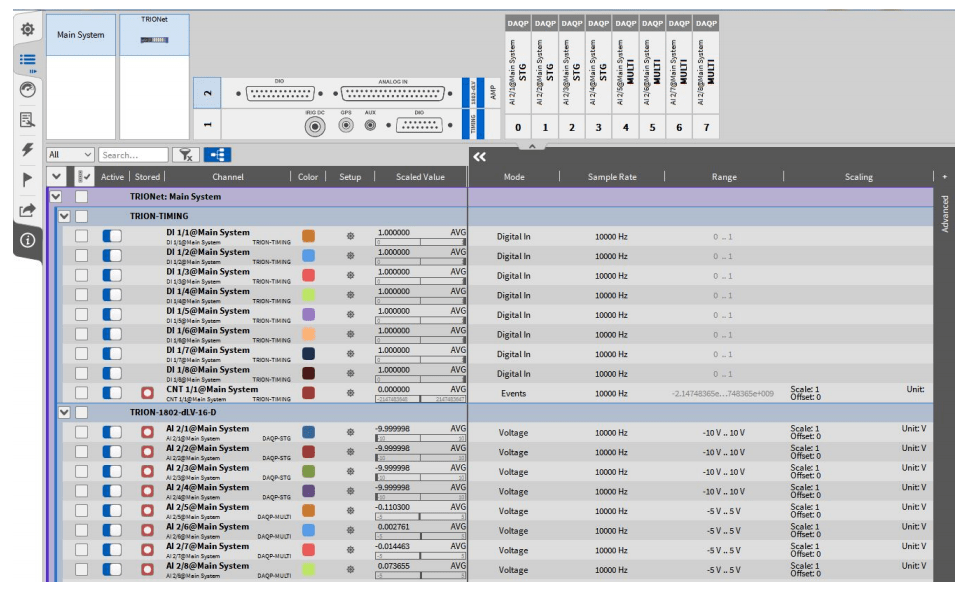

Fig. 4.42: DAQP/HSI 模块和TRION-1802-dLV通讯后的通道列表

注意:

– ORION卡的计数器通道在OXYGEN中是不被支持的

– CAN总线在OXYGEN中是支持的，并能够在通道列表中查找到
