TRION3-AOUT-8 在 OXYGEN软件中的应用

这个部分主要讲了如何在OXYGEN中使用TRION3-AOUT模块. 为了使用这个模块 TRION3-AOUT 需 要和RION3-18xx-MULTI 模块结合在一起使用并且需要 OXYGEN 软件版本高于5.4 . 这两块板卡的配置需要在工厂完成用户不能自行更改 更详细的说明请参考TRION3-AOUT 说明书, 在网站 www.dewetron-tech.cn.可以下载 TRION3-AOUT-8板卡有两种运行模式：

•条件信号输出

•计算通道输出

条件信号输出

TRION3-18xx-MULTI 支持直接的或者程控调节后的信号输出. 可以是 ±5 V, ±10 V 或0-10 V 的 模拟信号直接输出或者 有效值、平均值等处理后的数值输出

计算通道输出

任何通道或 TRION3-18xx-MULTI 可以激活FPGA基础运算 并输出 ±5 V, ±10 V or 0-10 V 的模拟信号，这两个功能又可以分为四个工作模式, OXYGEN软件可以设置:

• 模拟通道输出

• 数学函数计算输出

• 常数量输出

• 函数发生器

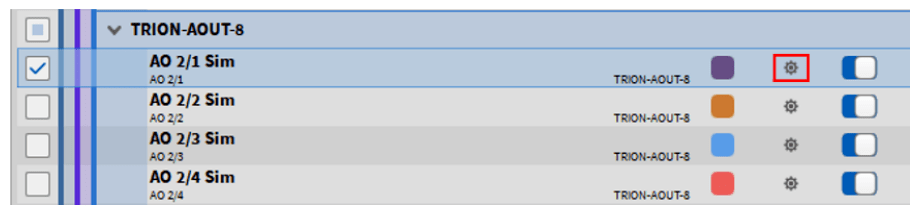

这个小齿轮按钮图 4.3 可以打开每个通道的设置.

Fig. 4.3: 打开通道设置TRION3-AOUT 模块

设置分三部分如图4.4 输出放大器选项，模式通道设置和缩放信息

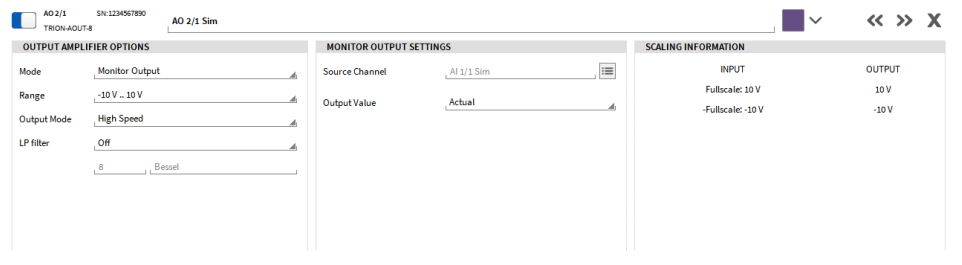

Fig. 4.4: 输出设置TRION3-AOUT 板卡

在输出放大器选项中，可以选择相应的模式。接下来，每个模式和相应的设置将被注明。 输出量乘可以被定义, ±5 V, ±10 V, 0-5 V, 0-10 V, ±30 mA or 0-30 mA 是可以直接输出的 对于输出模式，可以选择两种不同的选项:高速或高分辨率。下表将解释这两种模式之间的差 异。

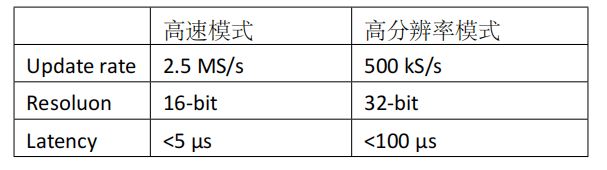

Table 4.1: 高速和高分辨率的区别TRION3-AOUT 板卡

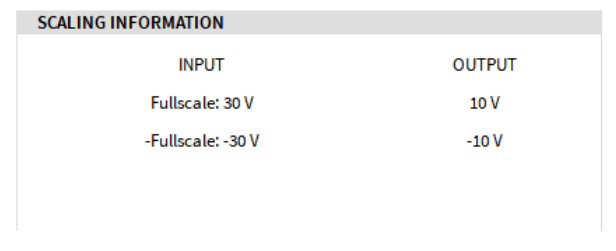

 本节还可以根据截止频率和滤波器特性选择低通滤波器。 如果TRION3-18xx-MULTI模块的输出范围超出了TRION3-AOUT模块可能的输出范围，信号会 相应缩放。这个缩放信息可以在缩放信息部分中看到。 下图举例说明 图 4.5.

Fig. 4.5: 比例缩放后的数据

4.2.1 模拟通道输出

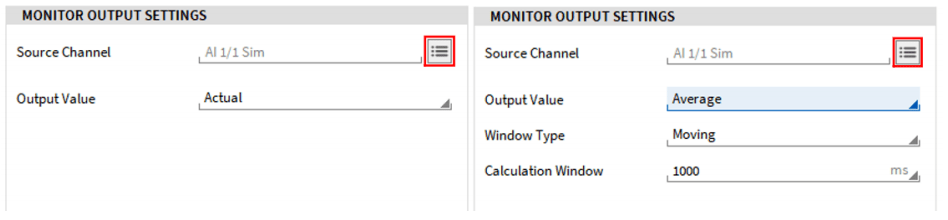

图4.6 展示的是模拟通道输出模式. 这种模式下TRION3-18xx-MULTI 办卡上的输入通道的数值可 以通过AO卡进行输出. 数据源可以通过点击红框圈起来的位置进行选择如图4.6. 图 4.7 对话框 展示的是如何选择模拟通道，每次只能选择一个通道

Fig. 4.6: 模拟输出设置

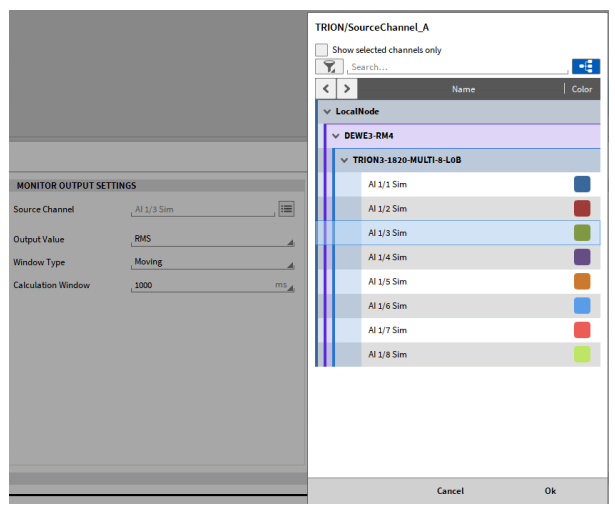

Fig. 4.7: 数据源通道选择

可以输出TRION3-18xx-MULTI 板卡采集到的时时值平均值和有效值. 如果选择了平均值或者有 效值额外的两个设置选项将会出现 参考 图4.6 右侧. 窗口类型可以是固定或更改，计算窗函数的 值可以从下拉列表中选择，也可以手动输入值。

4.2.2 数学计算值输出

图 4.8 展示了数学计算输出功能. 再次两个信号源通道可以通过图上标记的位置选择 如图4.8. 接 下来三个可调的数学运算功能可以对两个通道进行运算处理:

• A + B

• A – B

• A * B

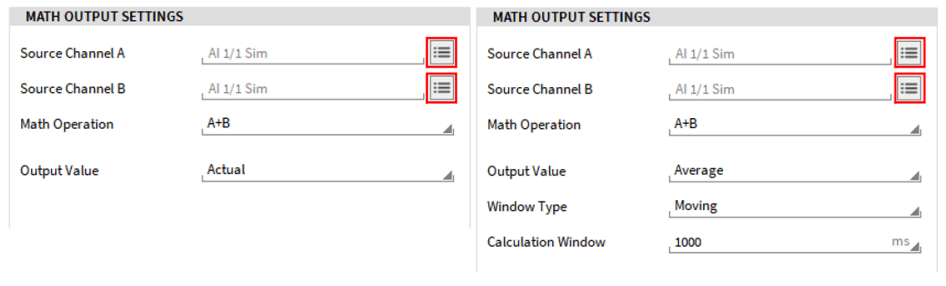

Fig. 4.8: 数学计算输出设置

可以输出数学计算结果结果的实际值或平均值或均方根值。如果选择平均值或均方根，还有两 个额外的设置 如图4.8 右侧， 窗函数类型可以是固定或移动，计算窗口的值可以从下拉列表中选择，也可以手动输入值。

4.2.3 常数量输出

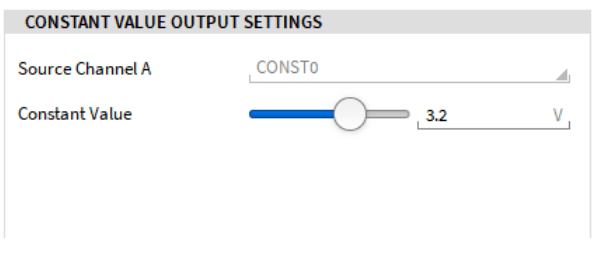

如图4.9 展示了常数量输出的设置. 不用选择信号源通道. 在输出范围内的固定数值(如图 4.4 一 个不变的在范围内的数值可以被输出. 可以通过滑块调节数值大小也可以手动输入

Fig. 4.9: 常数量输出设置

4.2.4 函数发生器

最后一个功能‘函数发生器’该设置请参考图4.10

·波形: 正弦, 方波或三角波 可以在自定义波形设置选项选择,(参考图. 4.10).更 详细的资料请参考自定义波形.

·频率: 频率可以从下拉列表中选择，也可以在其中输入一个单独的值频率范 围0.001 Hz - 1 MHz. ·振幅: 复制可以设置 0–10 V 或 0–30 mA 峰值或者有效值

·偏置: ±10 V 或 ±30 mA 偏置可选 ·相位: ±180° 相位差可自定义

·对称性和占空比: 这个选项主要针对防波和三角波并且可定义区间为0.001– 100 %.

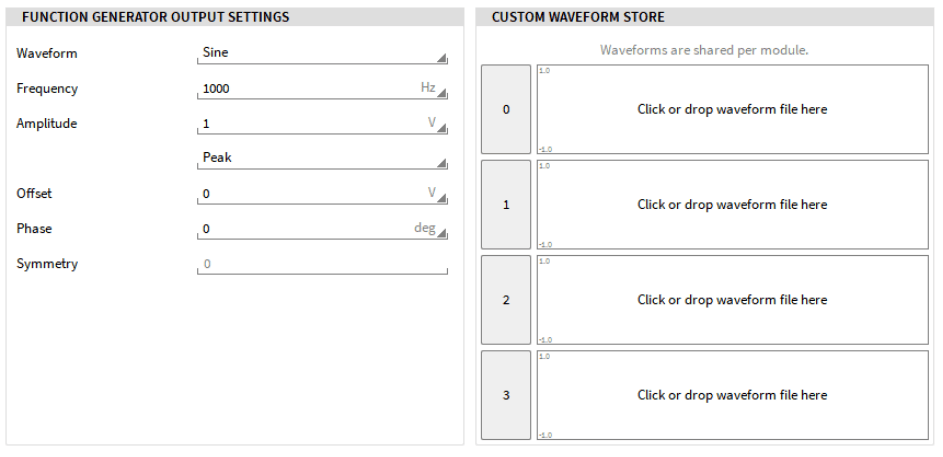

 Fig. 4.10: 函数波形设置

• 文件格式必须是CSV

• 每一行是一个只活着一个采样点

• 只有-1-1的数值

• 分隔符必须是. (英文版的句号)

• A最多允许16384行

 4.2.5 自定义波形

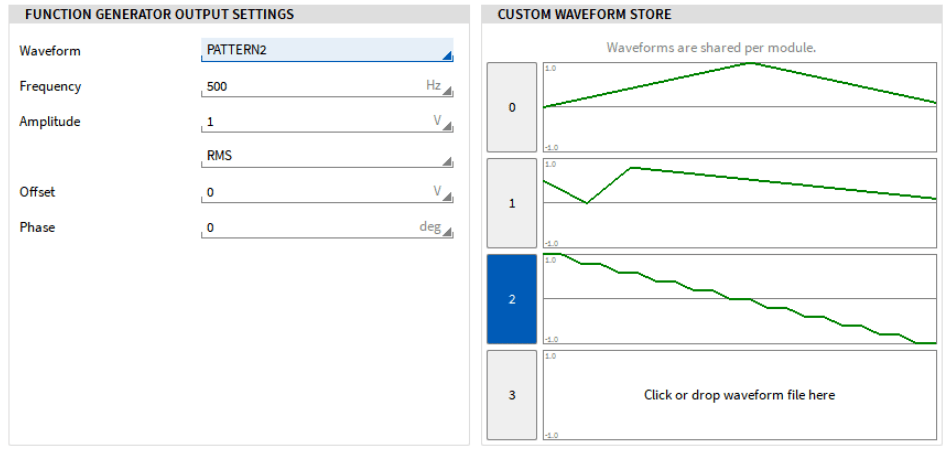

如果用户希望使用自定义波形, 0-3 选项必须是在波形输出模式下。 在自定义波形栏中 四种不同波形可被定义. 每个输出通道只能选择一种波形. 自定义的波形也可以通过点 击下拉菜单并且在对应文件夹里选择自定义波形. 中定义波形也是需要已占用模块; 因 此四种不同的波形可以在一个模块中被定义输出. 这些波形也保存在配置文件中. 一些自定义波形加载规则: 所定义的波形对应一个周期，并将周期性重复。 图4.11 展示了 3 种不同的定义波形并且Pattern2在当前设置中选定的波形

Fig. 4.11: 函数发生器自定义波形

4.2.6 数据流输出 数据流输出用于对采集完成的数据文件进行模拟输出. 这种模式只支持.dmd 文件 . 数据文件中 的通道数据可以通过TRION3-AOUT模块上的输出通道输出. TRION3-AOUT 作为独立模块也支持 这种输出模式. 要使用这种模式，软件必须处于L数据采集模式或者记录模式，在数据回放模式下是不支持的 使用这个模式遵循以下步骤:

• 打开每个通道的通道设置, 使这些通道能够用于数据流输出 (参考图4.12.）

• 将模式更改为数据流输出模式，并调整输出范围和输出信号类型(电压或电流)。所有其他 设置，如加载数据文件，必须在相应的仪器中完成

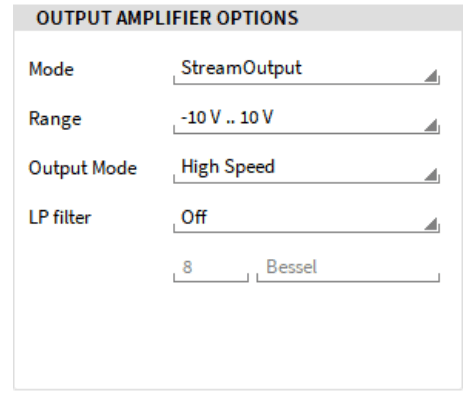

Fig. 4.12: 数据流输出设置界面

 • 回到测量界面并打开显示工具选项. 有一个单独的工具用于加载数据文件和选择要输出/ 作为数据流通道。 参考 图4.13, 可以拖动显示工具到测量界面，也可以放大或缩小显示 工具到合适的尺寸.

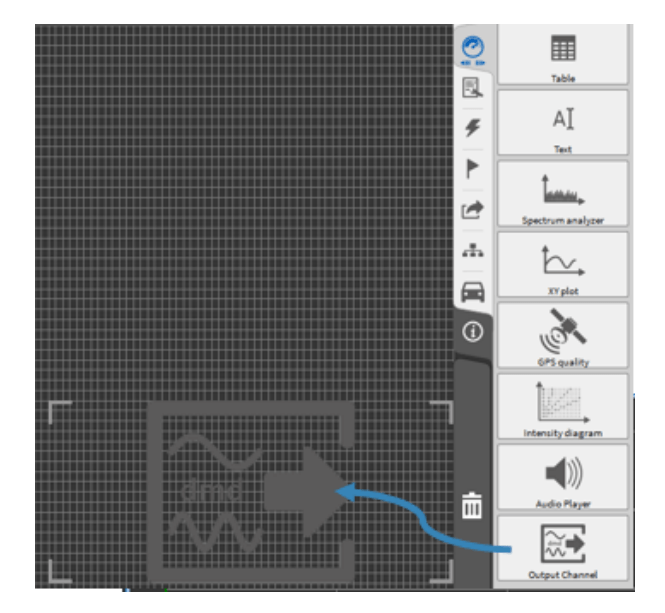

Fig. 4.13: 添加输出工具到测量界面

• 打开数据通道列表不要完全展开，选择需要输出的数据通道 . 选择显示工具匹配通道.显 示工具 最大可以使用八个通道.

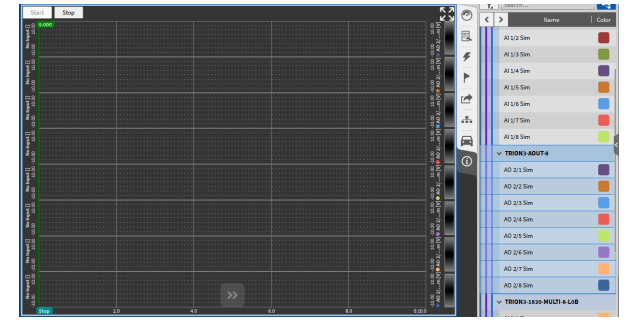

Fig. 4.14: 选择输出通道

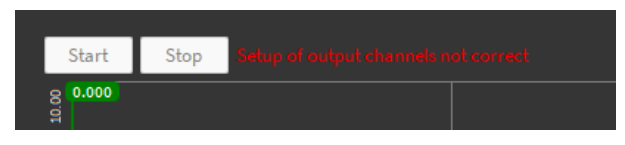

注意: 只有带有数据流输出的通道才能在显示工具中使用 如果正在使用模拟输出通道，在通道 设置中选择另一种模式，仪器本身会出现报警 参考图 4.15. 出现这种情况后打开所有通道设置 并检查设置模式

 Fig. 4.15: 错误模式报警

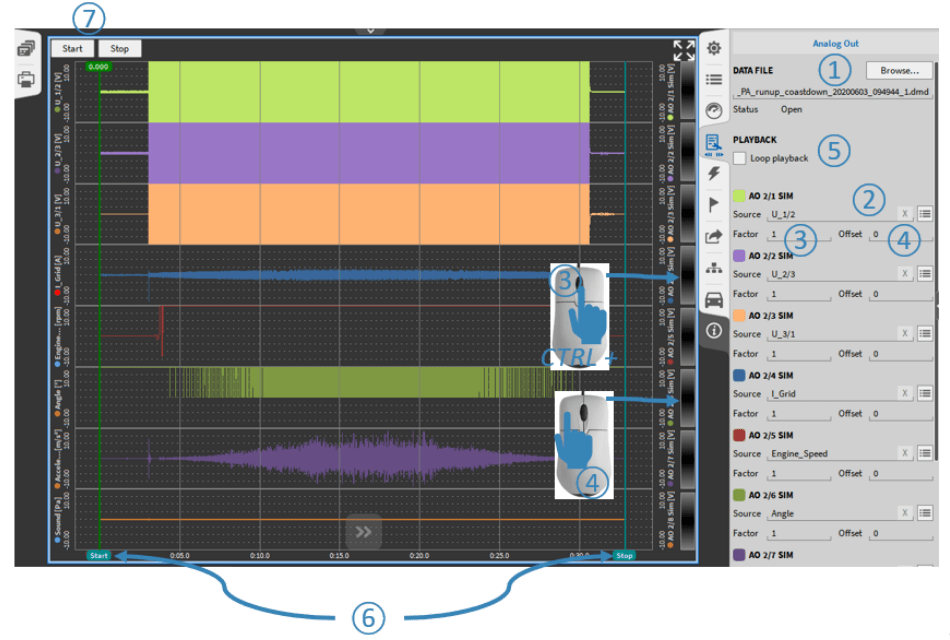

• 要加载数据文件并选择要输出的通道，可以通过双击仪器本身或选择仪器打开仪器属性 菜单选项卡( (如 图4.16).

• ① 淡季选择回放的.dmd数据文件

• ② 将模拟输入通道分配给输出通道

• ③ 调整输出比例系数

• ④ 如果需要的话调整输出偏置

• ⑤ 循环播放否则数据只输出一次.

• ⑥ 使用光标只重播数据文件的某个部分

• ⑦开始停止暂停数据回放 Fig. 4.16: 数据流输出显示工具属性
