如何使用德维创OXYGEN 软件
3.2.1 在线和离线的数据处理
本章介绍了离线和在线数据分析功能区别.如前面介绍的 , 软件有三种不同的运行模式: 在线实时 显示, 记录和回放模式. 所有数据分析功能中, 在线观看数据时就对数据进行分析焦作在线数据分析 OXYGEN软件采集数 据建立数学公式。可以保存到配置文件中这一部分在做离线分析时是不能删除的 在所有的分析功能中，记录完数据以后进行的数据分析功能叫做离线数据分析 . 当再次浏览一个 存储完的数据文件时Oxygen软件进入数据回放模式. 这种模式下可以实现文件浏览，分析以及数 据导出. 这些通道是可以被删除的直到第一次关闭这个数据文件. 这些添加的分分析选项不会被保 存在设置文件中，如果希望保存可以新建一个配置文件保存添加好的配置选项请参考⑤图. 3.10). 离添加的离线分析选项是不同于原始通道的, 最直观的就是存储按钮的颜色不同. 红色的是原始通 道而绿色的是添加的离线分析通道. 在图3.5可以看到,两个存储按钮颜色是红色的, 因此他们是在 存储前创建的. 另外的两个颜色是绿色的在数据回放时创建的离线数学通道。

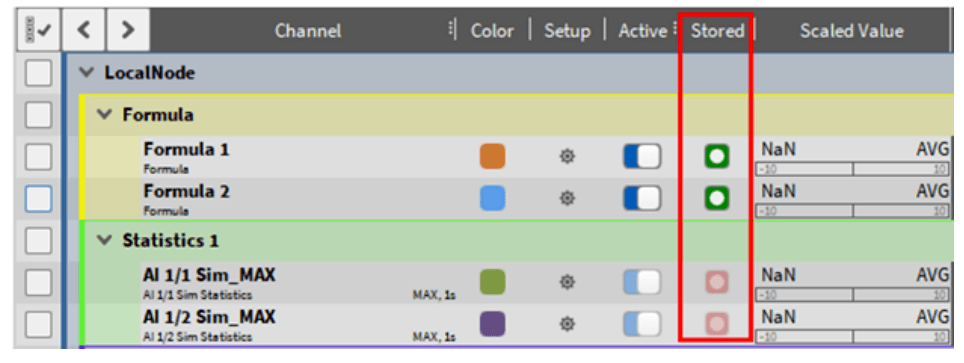

Fig. 3.5: 离线在线数学分析的存储按钮颜色不同
3.2.2保存测量配置文件

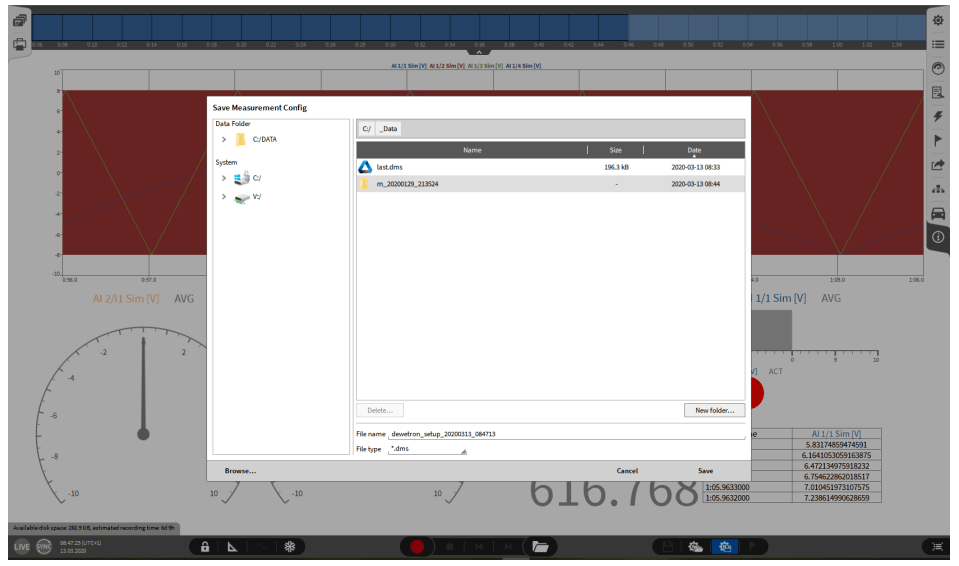

Fig. 3.6: : 保存配置文件
保存配置文件: 1. 手指点击或者鼠标左键点击保存按钮 (请参考图3.6 或者选项⑮ 图. 3.1)
2. 点击这个存储按钮以后一个存储文件对话框将会弹出
3. 通过这个对话框可以选择一个数据文件夹创建一个新的文件夹或者打开计算机的任意位 置来保存设置文件
4. 命名文件点击存储按钮这样一个配置文件就保存了下来
3.2.3 加载配置文件

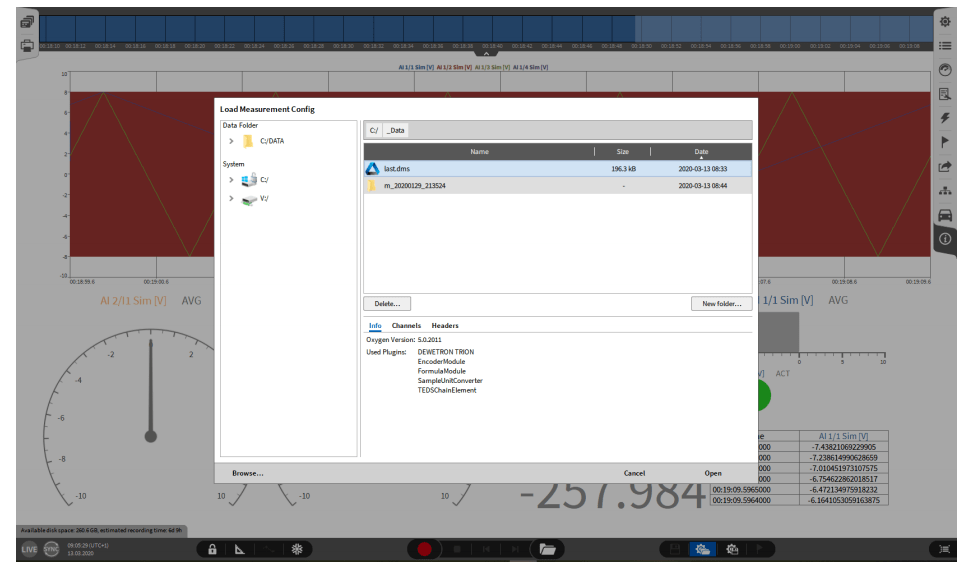

Fig. 3.7: 加载配置文件
1. 手指点击（触屏）或者鼠标左键点击加载配置按钮( 参考图3.7 或者选项 ⑭ in Fig. 3.1)
2. 通过点击这个按钮一个加载配置文件对话框将会弹出
3. 通过这个对话框可以方便用户自己加载需要的配置，注意文件命名数据头的命名可以更方 便找到需要的配置文件
4. 通过点击浏览按钮打开计算机资源管理器方便更换到计算机其他位置
5. 打开按钮将会打开看所选配置文件
6. 如果配置文件里的硬件选项与设备硬件不匹配， 硬件匹配对话框将会弹出 (请参考图3.8). 这个操作方便用户在使用其他机型硬件的配置文件时可以和现有机箱通道相匹配. 完全相 同的通道将会自动匹配，或者使用自动按钮匹配 (参考图3.8).点击lear可以将目前匹配好的 通道清除， 连接好所有必需通道以后用户可以点击 接受按钮，这样完成软件加载配置文件

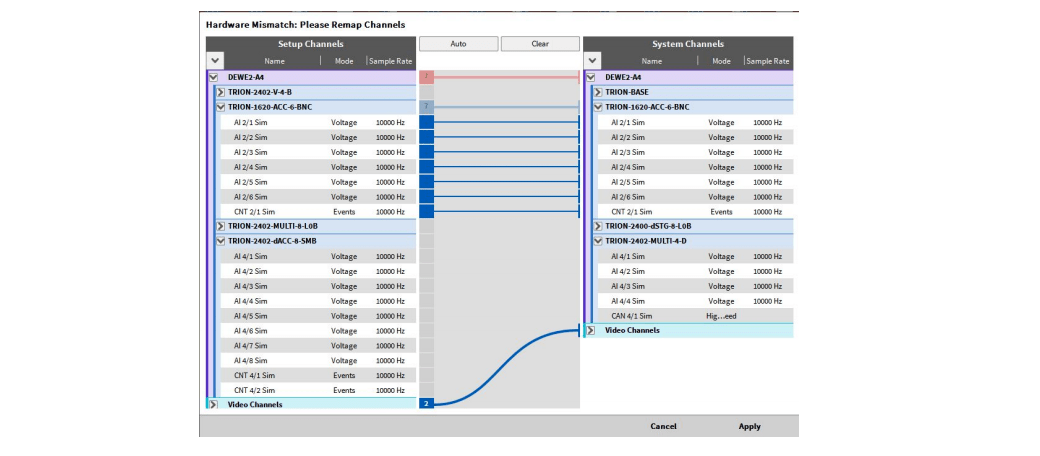

Fig. 3.8:硬件 匹配对话框
3.2.4 数据浏览(回放模式)

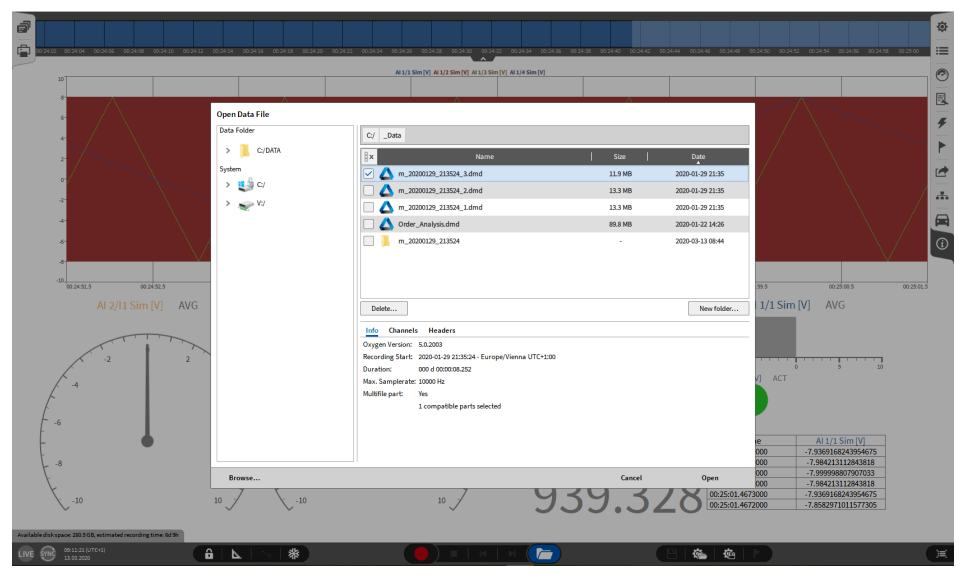

Fig. 3.9: 打开数据文件
1. 手触或者点击打开数据文件按钮 (参考 3.9 或⑫ 图3.1)
2. 选择打开这个选项会弹出一个数据文件的对话框
3. 在菜单左侧选择正确的文件夹找到需要分析的数据
4. 找到需要分析的文件，所分析的文件是一个DMD的数据文件，包含了数据文件的大小名 称以及存储的日期时间
5. 通过这个对话框可选择需要分析的数据，可根据文件名，数据头搜索到需要的数据
6. 通过点击浏览按钮，Windows资源管理器对话框将打开，浏览右边的数据文件夹。
7. 点击打开选项将会打开相应的文件
8. 在新打开的数据文件顶部有一个状态栏 （见图3.10或图3.1中的Ⓐ) 。状态栏显示在此测 量期间发生的事件。如: 开始，暂停，恢复，当前播放时间位置，记录终止。
9. 用户点击了绿色的回放按钮 (亲参考① 图3.10) 黄色的播放线将会穿过整个显示屏幕，黄 色的播放线所到的位置可以看到对应时刻的数值
10. 回放速度可以通过速度按钮控制 (请参考② 图3.10 或图3.11). 播放速度可通过速度按钮在 1000x 到 1/1000x范围内可调. 注意音频类文件只能使用一倍速，原始速度播放
11. 完成数据后处理以后可以点击保存按钮直接将处理后的数据保存覆盖原始数据，或者通 过另存为功能按钮存储为另外的DMD文件。 选择弹出按钮 (请参考 图 3.10) 播放速度按钮 右侧， 若用户不想保存后处理的配置，可以在点击会谈按钮后的对话框离直接选择忽略按钮. 这样OXYGEN软件将会回到测量模式，可以用来继续采集数据。

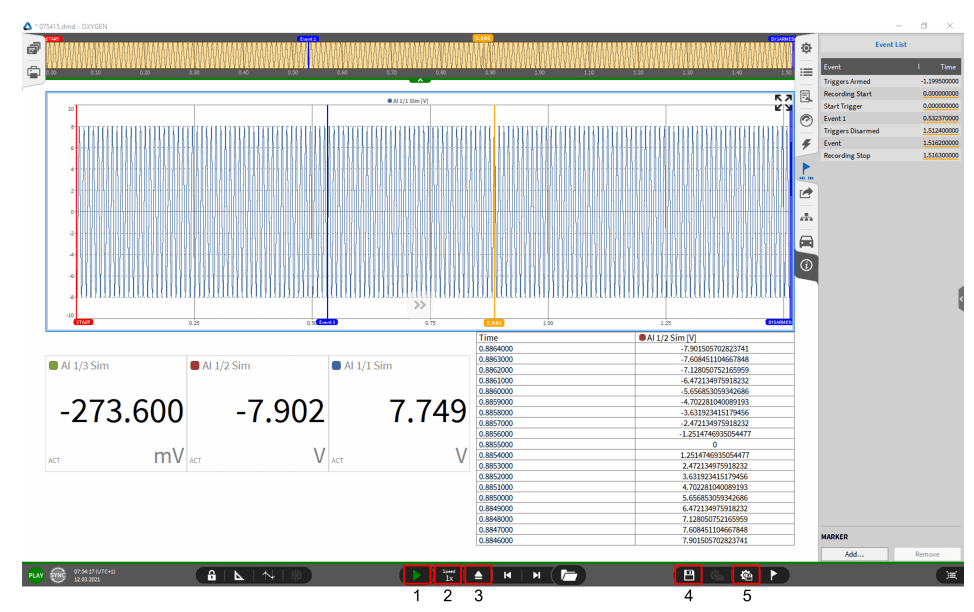

Fig. 3.10: 加载数据文件

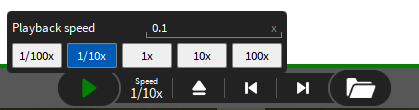

Fig. 3.11: 调节播放速度
注意:
• 在数据回放模式下同样也可以通过设置按钮添加显示工具编辑显示界面，详情请参考添加 显示工具匹配通道.
• 记录仪是非常有用的一个显示工具匹配好通道以后，可以在上边看到所有发生的事件，发 生时间，以及一些统计值特殊值等等
• 事件列表 (参考图 3.10) 会将整个记录过程所有发生的事件显示在列表里. 如何添加事件标 记参考事件列表功能.
• 在分析过程中发生的变化可以通过类似于软盘的按钮保存到数据文件中 (请参考④ 图 3.10).
• A分析过程发生的设置文件变化可以通过一个类似于齿轮软盘的这样一个按钮进行保存 (请 参考⑤ 图3.10)
3.2.5 自定义菜单排列顺序
OXYGEN允许用户根据使用习惯定义界面. 用户可以自定义所有功能图标的位置.。这允许用户同时 打开多个菜单。要更改顺序，用户可以选择相应的菜单保持鼠标按钮按下一秒钟。然后菜单标 志上的蓝色背景就会出现。现在用户可以移动菜单到所需的位置，同时鼠标左键按钮按下图标 就移动过去了。也可以将菜单从右侧移到左侧，反之亦然。
注意:
• 用户可能在变换位置以后不能一下恢复到默认的位置.要重置菜单的位置，进入系统设置 进入 UI选项，并选择侧边栏位置部分下的重置按钮(参考① 图3.12).
• 用户也可以选择把工具栏放到软件界面左侧或者右侧 为此，再次进入系统设置进入UI选 项，并选择侧边栏位置下的左侧(参考② 图 3.12).
• 用户也可以改变菜单栏的宽度

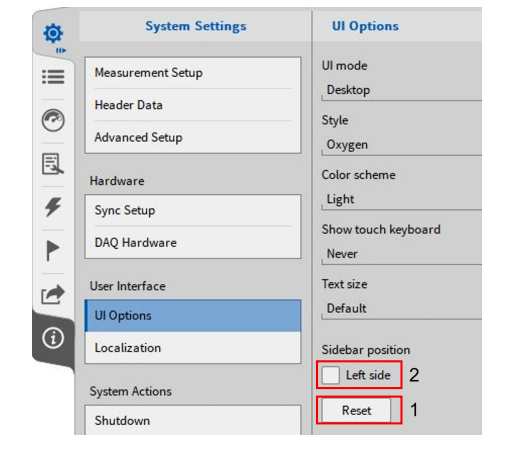

Fig. 3.12: 菜单栏位置重置
3.2.6 OXYGEN 浏览器
• 可以打开多个OXYGEN 浏览器用于数据的回放和分析. 数据文件可以直接打开, 无论OXYGEN 软件是否运行，可以边采集边进行数据分析. 在OXYGEN软件运行时使用这个模式会打开 一个新的分析窗口，界面上会提示“VIEWER”, 参考图3.13

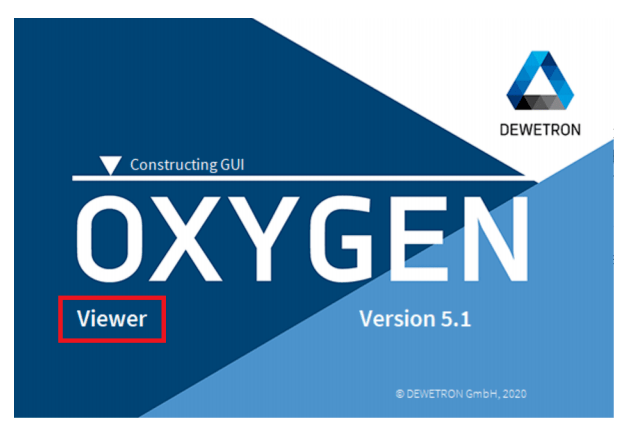

Fig. 3.13: OXYGEN浏览器启动界面
•记录数据的核心功能只能在主OXYGEN窗口中使用，然而，所有其他功能，如后处理功能 也可以在Viewer模式中使用。此外，在记录期间，此模式可以用于查看已记录的数据文 件，通过在查看器模式中打开它。
• 如果一个文件在浏览器模式下弹出 (请参考 3 图 3.10), 一个提醒将会出现在打开数据文件 按钮上方i参考图3.14. 另外的数据文件可以被用来分析后处理

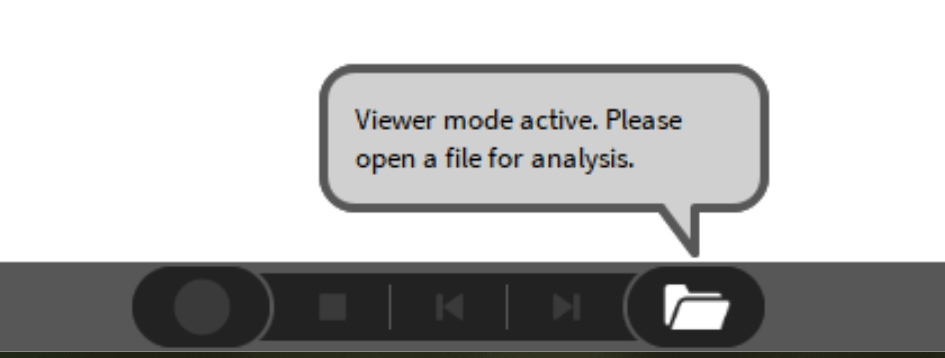

Fig. 3.14: OXYGEN 浏览器注意事项
