德维创OXYGEN软件测试界面

打开软件以后如下图的显示界面出现在视野里 OXYGEN 软件开始显示数据信息，但是不会存储数据

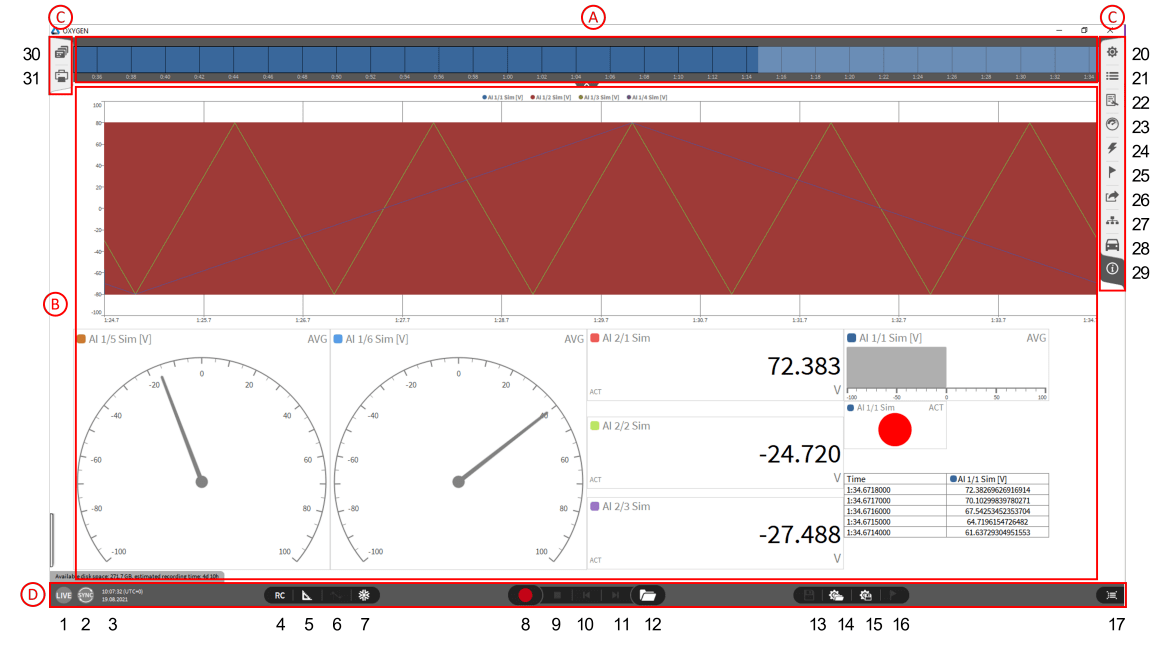

Fig. 3.1: 软件概览

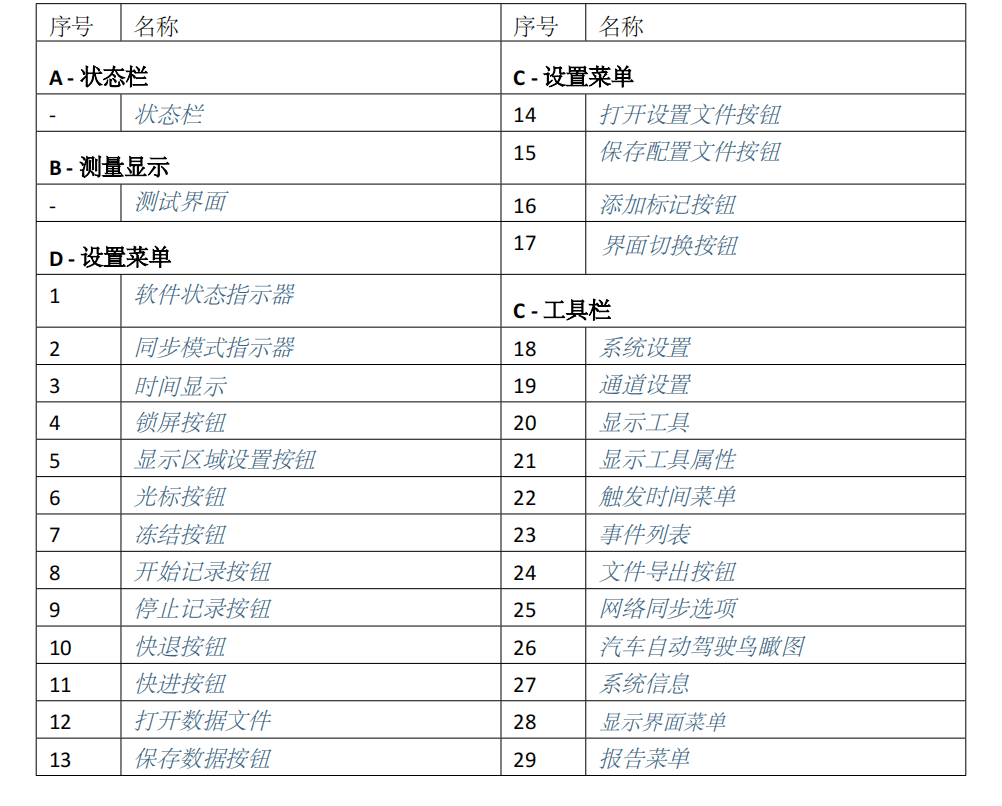

Table 3.1: 软件概览

3.1.1 状态栏

Fig. 3.2: 状态栏

状态栏可以粗略地显示测试数据波形. 显示所选数据波形在时域上的大致趋势. 在数据浏览和分 析期间, 橙色框部分所标识出的数据是下方显示界面显示工具上所显数的据。 (请参考图3.11). 使用者可以设置显示的通道。 通过拖拽数据通道列表中的通道到状态栏上可以实现状态栏显示 通道的切换 (请参考图 3.2).

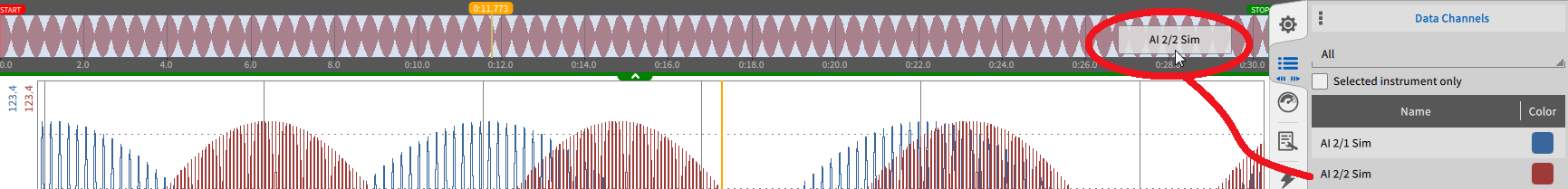

Fig. 3.3: 切换状态栏显示通道显示所选通道时域上的趋势

3.1.2 测试界面

系统默认的测试界面商会设置一些显示工具用来显示测试数据.

• 在测试界面添加显示工具或者编辑测试界面, 请参考添加显示工具和分配通道.

• 设置多个测试界面请参考显示界面菜单.

3.1.3 设置菜单 包含多个功能性按钮.

数据存储按钮 开始或者暂停记录

停止记录按钮 终止正在记录的数据 或数据浏览模式返回到测量模式.

快退按钮 在数据浏览模式下可用; 点击该按钮数据回放会倒退到五秒前。

快进按钮 在数据浏览模式下可用; 点击该按钮数据会向前快进五秒

打开数据文件按钮 在数据文件夹里选择需要分析的数据并且进入到数据浏览模式

数据存储按钮 在浏览模式下对发生变化的数据进行存储,原始数据将会被覆盖。 当然也可以通过"另存为"的功 能将处理完的数据存储存储为一个新的DMD文件

Fig. 3.4: 另存为新的DMD

打开设置文件按钮 打开存储好的配置文件详情请参考 加载配置文件

保存配置文件 保存做好的配置文件详情请参考保存配置文件

添加标记按钮 在时域曲线上添加标记; 存储和浏览状态下皆可使用.

锁屏按钮 锁定测试界面

测试界面设置按钮 打开这个按钮可以对测试界面的显示工具添加删除和放大缩小. 详情请参考 添加现实工具和通 道分配

光标按钮 激活测量光标; 详情请参考 激活光标

冻结按钮 冻结当前测试界面

状态指示器 显示目前软件的工作模式. OXYGEN 软件有三种不同的工作状态: 实时显示, 记录 和回放. 软件实 时状态会实时显示在状态栏中 ( 参考① 图Fig. 3.1). 下边介绍了不同模式的属性:

• 实时显示: OXYGEN只是获得和现实数据参数但是不会将数据存储为文件. 当软件打开测量 结束或者回放结束时就可以激活该动作

• 记录模式: OXYGEN开始记录数据并将数据保存成文件.状态栏上的红线标识此功能 OXYGEN自动将数据存成一个文件. 并不需要增添一个把获取到的数据存储成文件的指令. 改变存储设置, 请参考 测量设置.

• 回放模式:该项功能是用来慧芳分析导出数据. 加载存储文件将会激活改状态. 状态栏上的 绿线标识该状态.

同步指示器 显示当前软件的同步状态

时间显示 显示当前时间, 时间和日期; 可以通过拖拽显示到测试界面上 f详情请参考 文本工具

界面切换按钮 快速切换到通道设置界面; 用于当前测试界面与通道设置界面的快速切换

3.1.4 工具栏

系统设置菜单 打开系统设置菜单; 详情请参考 测量设置.

通道设置列表 打开数据通道设置列表; 详情请参考 数据通道列表.

显示工具列表 打开显示工具列表详情请参考 显示工具和显示工具属性.

显示工具属性 打开选定显示工具的属性; 详情请参考显示工具和显示工具属性. 显示工具属性可以通过双击对 应的显示工具打开

触发事件列表 打开触发事件列表; 详情请参考触发事件功能.

事件列表 打开存储过程中发生的事件列表; 详情请参考 事件列表功能.

数据导出选项 打开数据导出功能选项; 详情请参考 导出设置功能.

OXYGEN-NET功能选项 打开OXYGEN-NET功能; 详情请参考 OXYGEN-NET.

系统信息列表 打开后可以看到相关系统信息包含软件激活码和软件版本等内容

显示界面菜单 打开后可以看到所有显示界面; 详情请参考显示界面功能 . 报告列表 打开可实现实时报告功能; 详情请参考 报告功能
