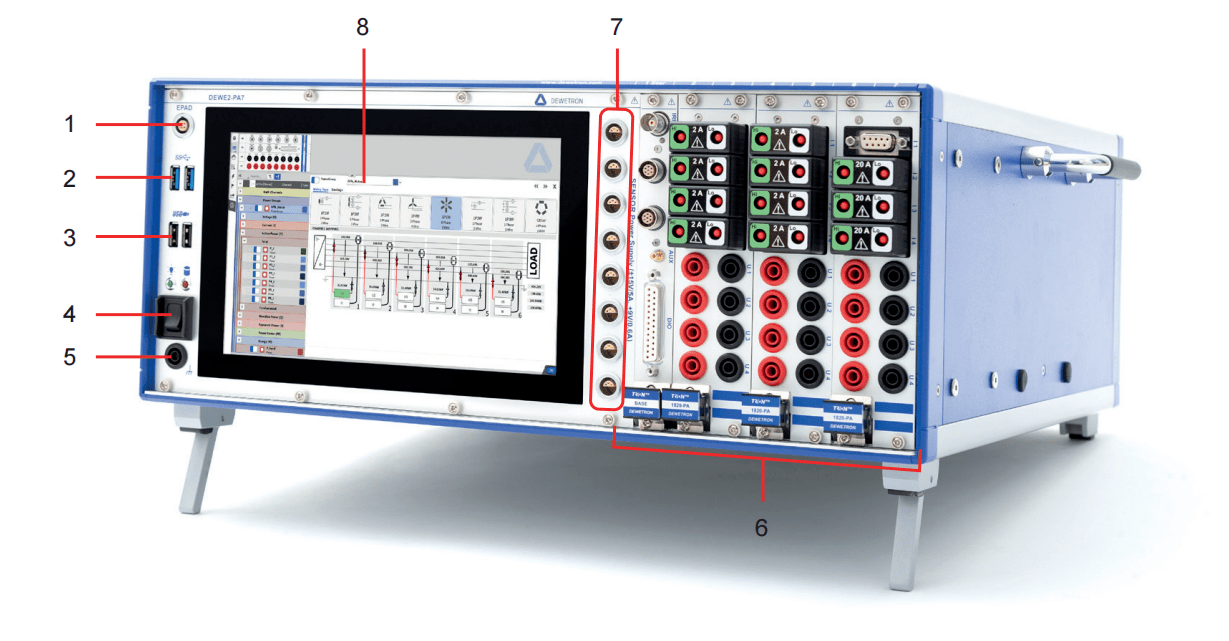

hth359华体会 DEWE2-P7前面板功能和布局介绍：

1、 EPAD2 扩展接口（LEMO口，用于连接EPAD2模块）

2、 USB 3.0接口（USB3.0接口连接器满足标准的USB引脚分配，通用串行总线）

3、 USB 2.0接口（USB2.0接口连接器满足标准的USB引脚分配，通用串行总线）

4、 hth官网产品 开关（系统前端的开关开关用于开启系统。仅当主电源开关开启后）

5、hth官网产品 主机接地（对于某些测量方法，有必要为系统提供一个额外的接地连接）

6、 TRION™ 模块插槽 （7个插槽，用于TRION™系列模块。hth365华体会 支持所有德维创模块）

7 、电流钳供电接口（提供 ±15 V / +9 V电源供电）

8、 9" 寸多点触摸屏（DEWE2-PA7配备了一个明亮的9英寸1280 x 800多点触控屏来控制仪器，手势如捏和缩放在操作系统中完全实现）

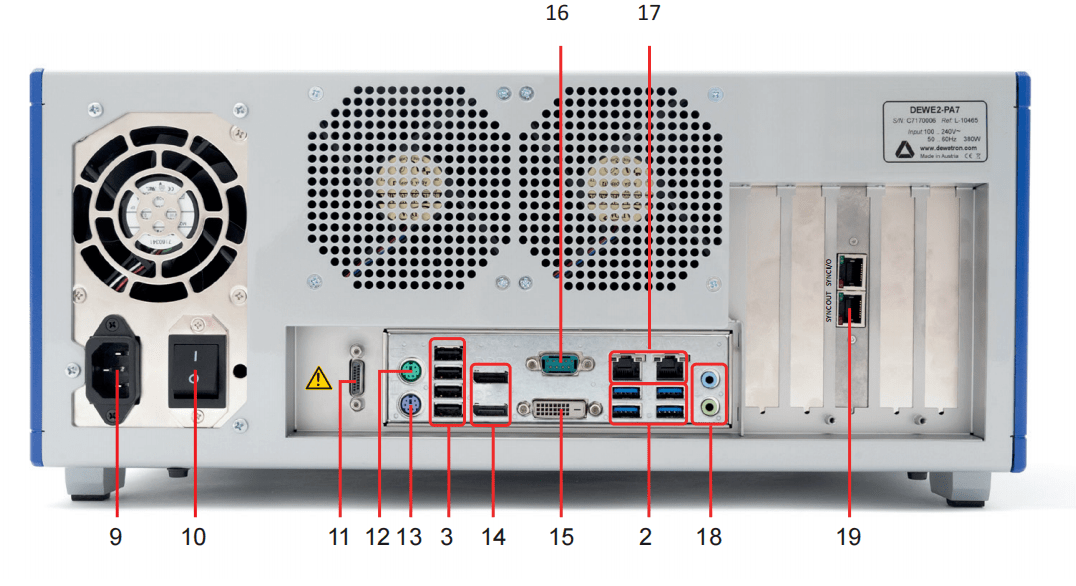

德维创hth官网产品 DEWE2-P7后面板功能和布局介绍：

9 、 hth官网产品 主机hth358华体会 （输入范围：100-240VAC，含电源线）

10 、主电源开关（切换到“I”位置时，前面板开关才能工作）

11 、 PCIe 接口（DEWE2-PA7默认配置PCI express x1接口。结合TRION™-SYNC-BUS(19)它可以方便地与f系列机箱进行高速通道扩展。）

        注:用于连接DEWE2-F系列的PCIe 1X接口连接器不再是新型号的供应范围DEWE2-PA7的结构。请注意，TRION-SYNC-BUS接口不受此更改的影响。添加通过TRION-SYNC-BUS接口扩展到DEWE2-PA7。

12、PS/2接口连接器(将外部PS/2鼠标连接到系统。该连接器符合标准引脚分配要求)

13、PS /2接口连接器(将键盘连接到系统。该连接器符合标准引脚分配要求)

14 、显示端口连接端子（除了DVI连接器接口外，DEWE2-PA7还支持两个具有标准针脚分配的显示端口连接器）

15 、DVI接口（DVI连接口符合标准的DVI引脚分配）

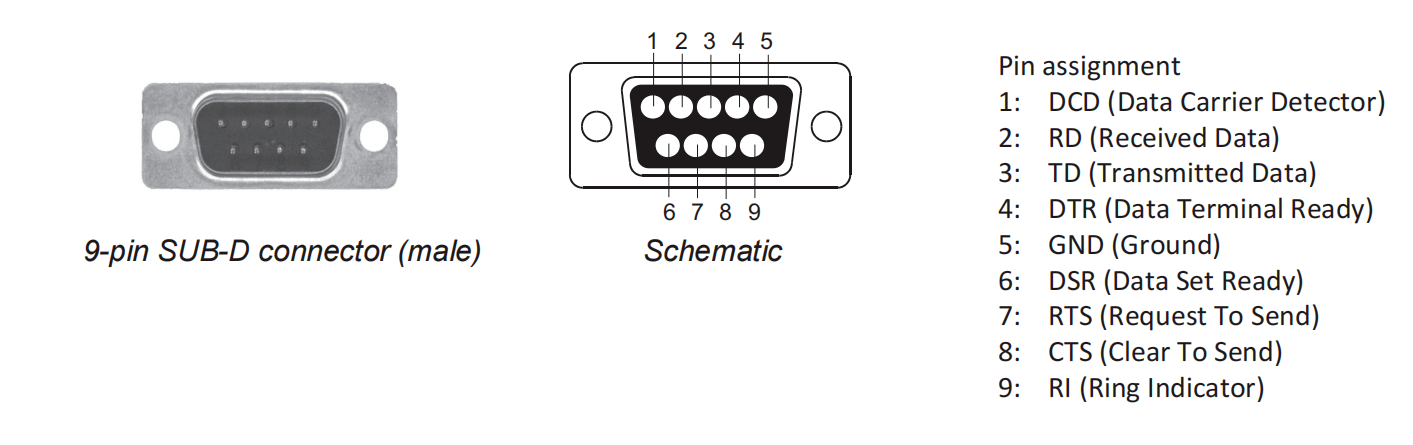

16、 RS-232接口(RS-232公头接口配置为标准RS-232接口COM1，可用于鼠标或其他外设)

17、 LAN GBit接口（DEWE2-PA7支持10/100/1000M局域网和标准RJ45连接）

18 、音频接口（输入和输出）

19、 TRION™-BUS同步（TRION™-SYNC-BUS允许轻松的高速通道扩展，支持TRIONet前端数采或安装有 OXY-OPT-NET软件功能的分布式高通道计数数采系统）

如需完整版德维创hth官网产品 DEWE2-P7操作手册，请联系上海倍迎电子。
