德维创hth官网产品 DEWE3-PA8更换电压电流输入SUB子模块说明

必须采取适当的ESD预防措施，以避免任何单元损坏

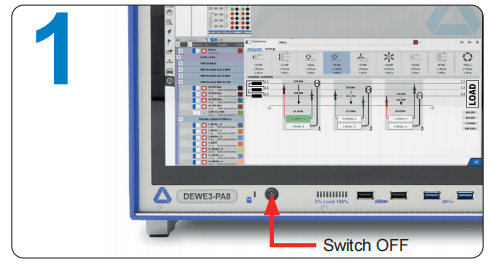

1、关闭hth官网产品 DEWE3-PA8主机并拔下所有连接的电缆，包括TRION™系列模块上的传感器。

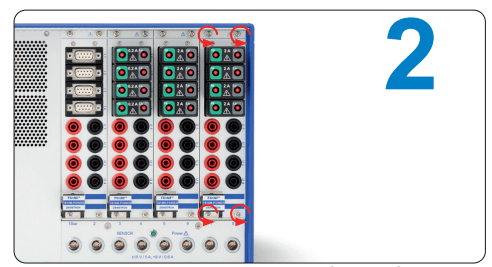

2、松开TRION3-1810M-POWER-4模块前面板的顶部和底部的螺钉（4x），然后拉下嵌入/拉出手柄以释放模块。

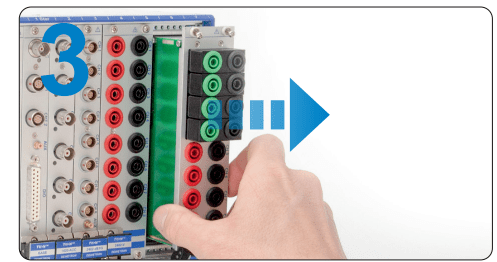

3、从壳体上拆下TRION3-1810M-POWER模块。

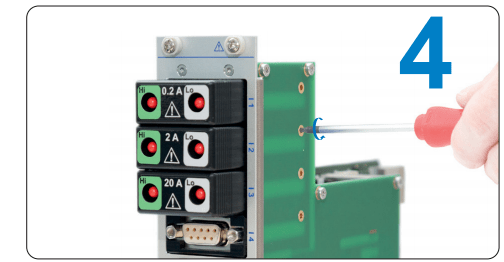

4、松开固定您要更换的通道子模块的螺钉（M2x4、TX6）。

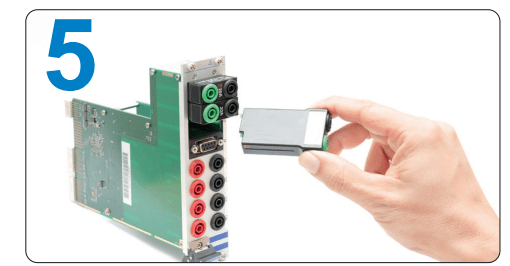

5、更换SUB子模块。

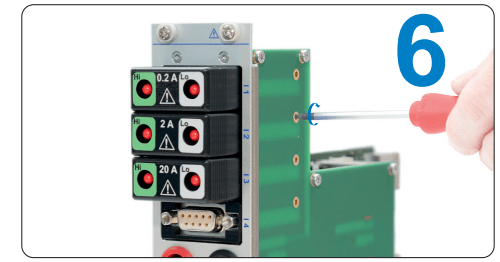

6、用TORX螺钉（M2x4、TX6）固定已更换的子模块。最大扭矩0.2牛米

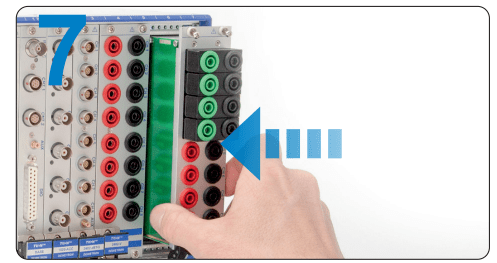

7、将TRION3-1810M-POWER-4模块插入壳体中，直到出现阻力。

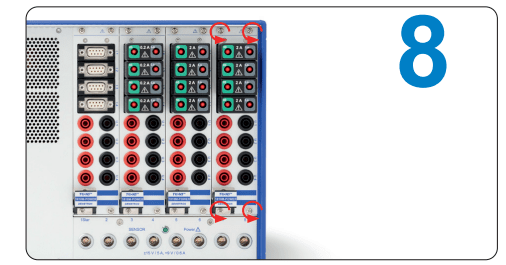

8、拉起嵌入/拉出手柄以锁定模块。拧紧TRION3-1810M-POWER-4模块前面板的顶部和底部的螺钉（4X），以固定该模块。

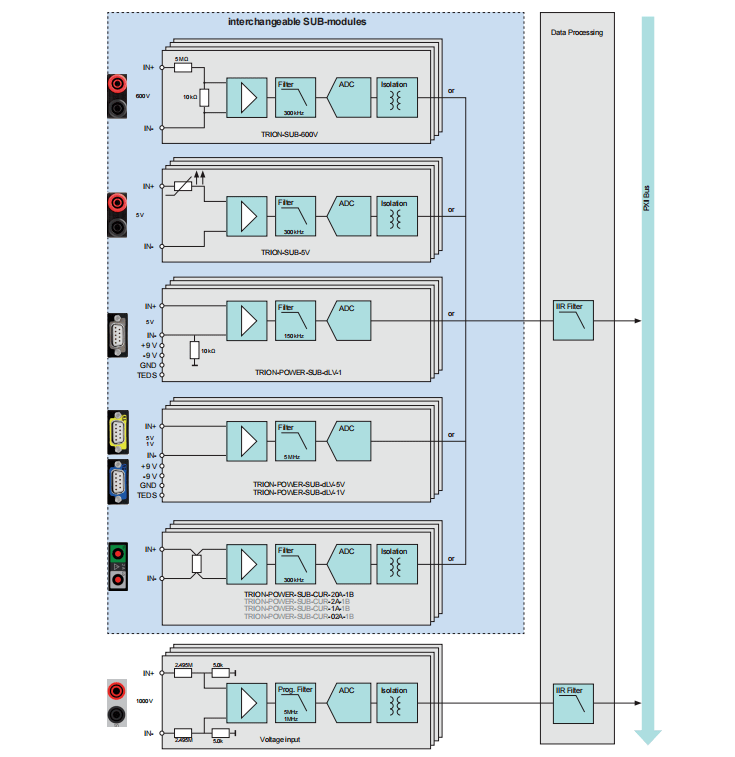

附： TRION3-1810M-POWER-4电路接线图
