光伏发电到并网的全数据监控

客户是主要为能源部门提供电气设备的制造商，在太阳能光伏事业部，他们提供完整的光伏集成解决方案。他们有几个测试台来分析光伏系统，从太阳能电池板的直流输出一直到光伏逆变器并网。 他们想在试验台上做许多分析，如光伏组件效率测试，光伏逆变器效率确定、谐波分析、能量产生、发电剖面、高低电压穿越等，在不同的环境条件和不同的运行情况下。除了电压和电流的数据采集，他们还想将视频和红外摄像机、温度、湿度和压力传感器连接到测量设备上。总共有 130 多个传感器连接到所有 5 个测试台的不同测量设备。所有测试台的所有信号的数据采集都可以与全采样率完全同步。 他们需要计算不同线路的电力，如单相，三相，直流，以及测量过程中不同频率的电力。此外， 他们还需要在测量过程中进行大量的数学运算(滤波、统计、相关、分类、算术函数和三角函 数)。

挑战和要求

•所有测试台的所有测量设备的同步 (5 个测试台，超过 130 个传感器)

•高采样率

•整个测量链的高带宽

•电压，电流，温度，湿度，压力和视频的同步数据采集

•不同频率和线路的同步功率计算

光伏测量硬件：

德维创hth官网产品 DEWE3-PA8或hth365华体会

静态采样模块CPAD2

光伏测量软件:

OXYGEN软件，可实现光伏从组件到并网全链路上电信号的采集，高低电压穿越试验的数据记录，电能质量数据监控。

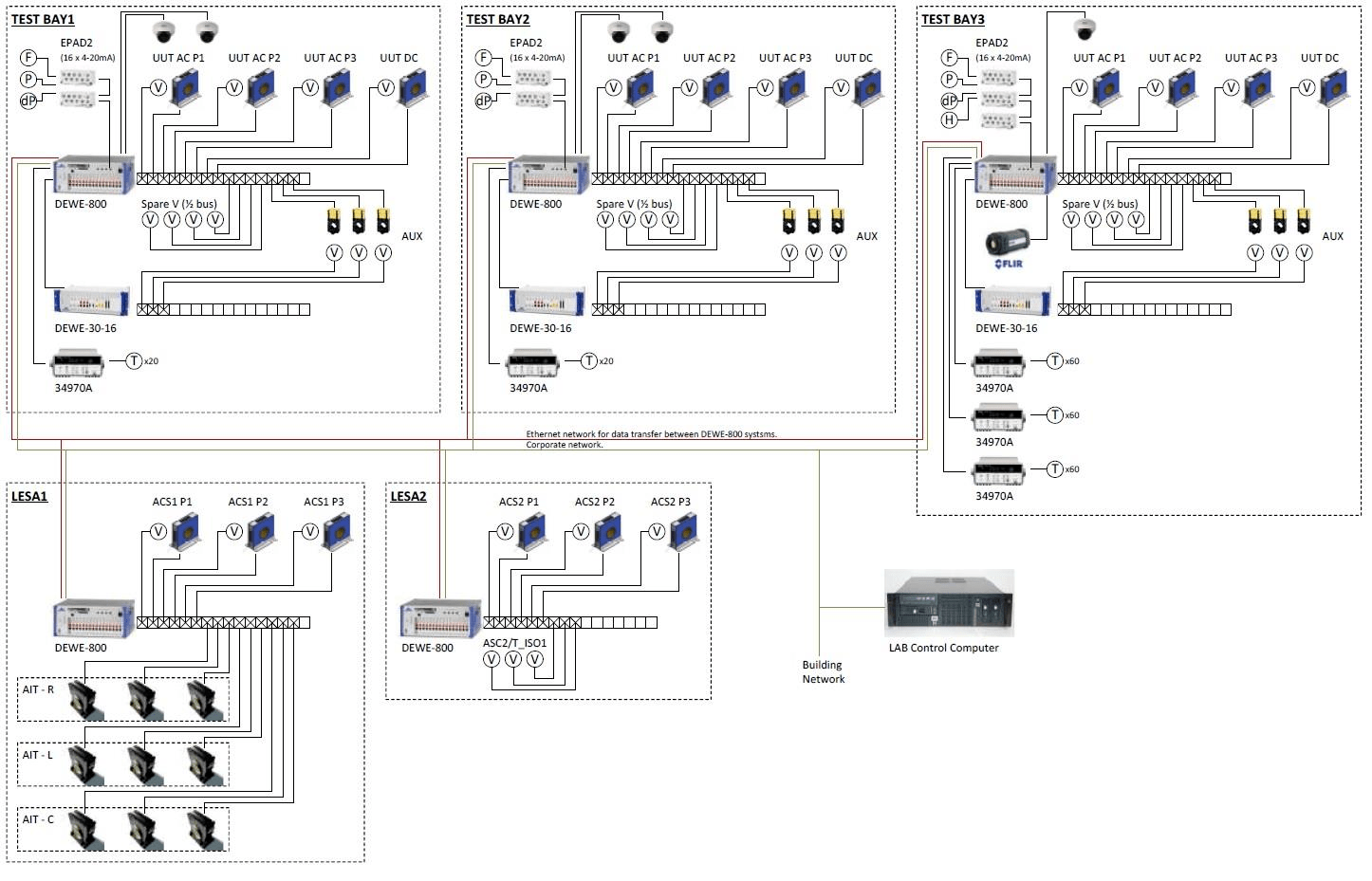

光伏测量系统概述
