电网馈线数据记录的应用案例

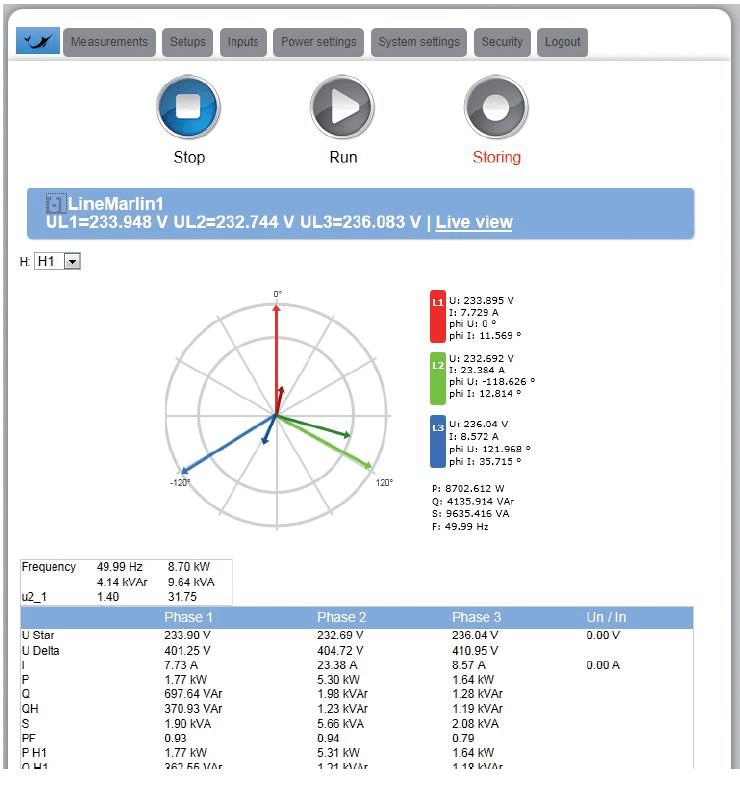

化工行业某全球知名企业客户设备连接到公共电网，他们想用全部 48 个馈线监控整个电网。所有的测试数据都存储在一个数据库中。每个馈线的电压、电流、有功和无功功率、能源消耗的实时值应在控制室中提供，并以其图形可视化表示。瞬态应自动打印并存储在网络驱动器上。他们还希望根据 EN50160 的规定在一个可定义的时间段内做出电能质量报告。

挑战和要求

•48个馈线

•hth359华体会 装置与电源控制中心的连接

•48个功率模块的数据和瞬态传输

•不同的安全级别，Linux 和 Windows 操作系统

•用于所有 dewetron 单元的通用集群服务器

•自动瞬态报告

软件:

•OXYGEN软件

•SCADA-104 协议

•用于电能质量评估和瞬态评估的软件模块

硬件:

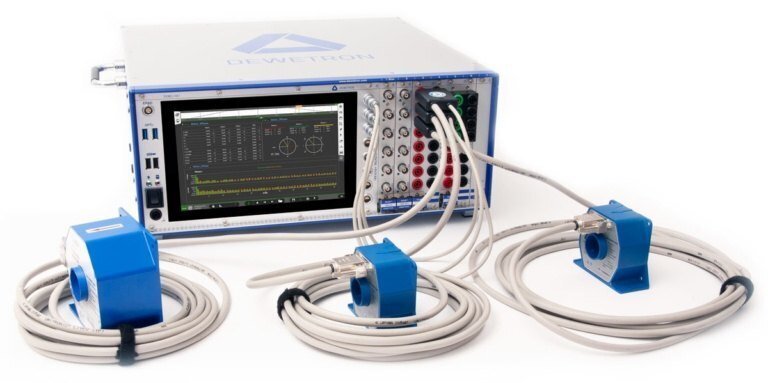

3台联机的 DEWE3-PA8hth官网产品

系统概述(图示):

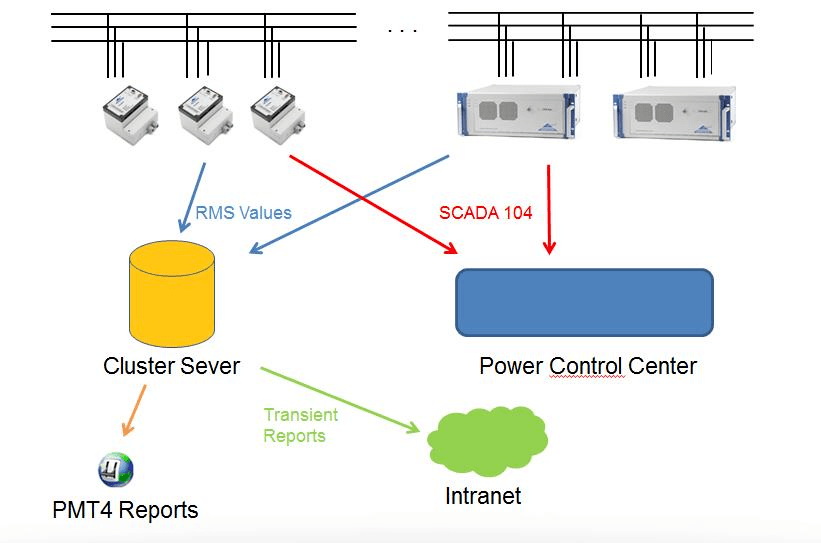

图中可以看到系统概览。所有设备的所有 RMS-Values (10min-values)和 transient (10khz)都存储 在集群服务器上的数据库中。如果网格中出现瞬态，它们将自动打印并存储在网络设备上。从集群服务器上的数据库中所有报告根据不同的标准(特别是 EN50160)为一个可定义的时间间隔，可 以用分析软件OXYGEN来完成。此外，使用 SCADA 104 协议，所有实时值都可在电源控制中心获得。
