使用TRION3-1810M-POWER-4模块搭建hth官网产品 DEWE3-PA8

为了充分发挥DEWE3-PA8的潜力，德维创DEWETRON开发了高速TRION3-1810M-POWER-4模块，该模块可以轻松地安装到hth官网产品 中。TRION3-1810-POWER-4模块的模块化设计允许灵活地测量电流、电压或功率，输入范围高达1000 VRMS / 20 ARMS，下面的简要介绍使用TRION3-1810MPOWER-4模块的hth官网产品 的典型配置示例。

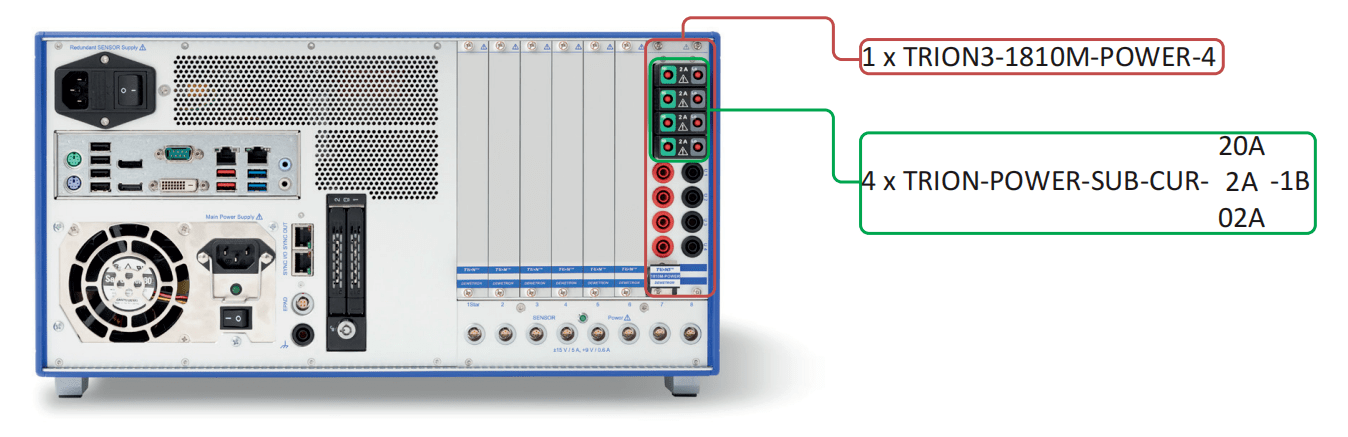

标准的带直接输入的四相hth官网产品

这是用于4相（3相交流和1相直流）应用的DEWE3-PA8的标准配置

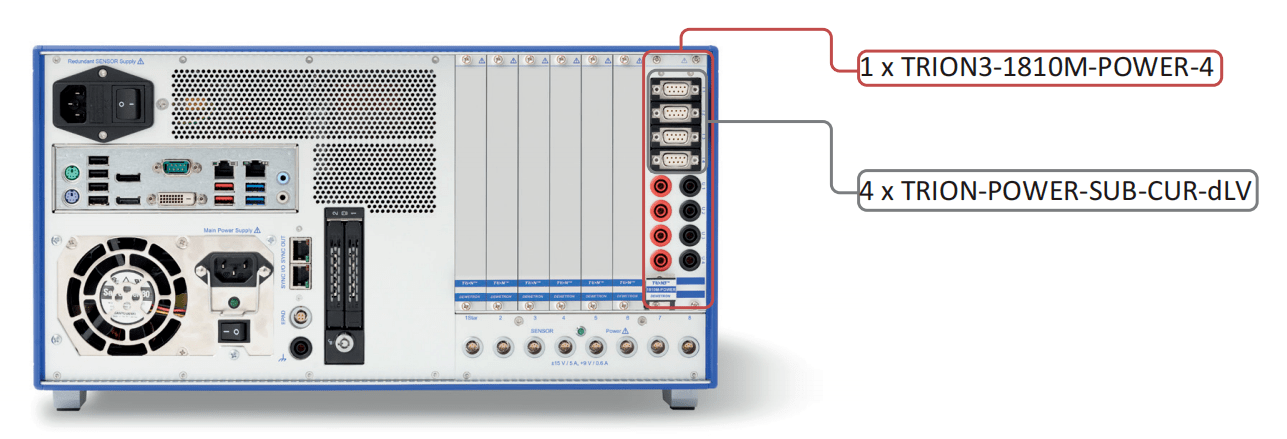

带电流钳输入的标准四相hth官网产品

用于四相应用的电压输出型电流钳的配置。

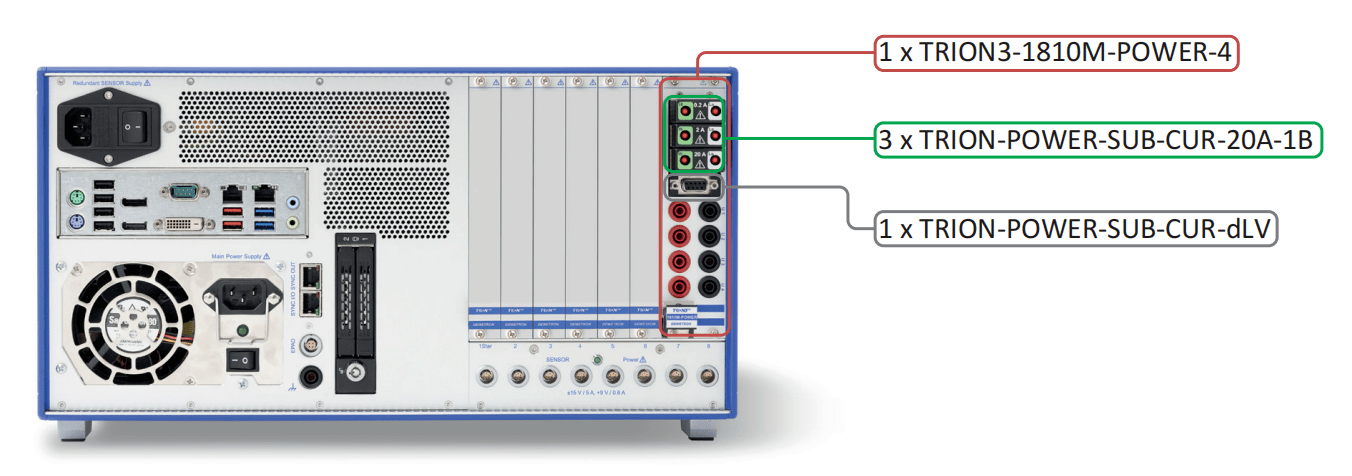

带有混合信号输入的标准四相hth官网产品

四相应用中直接输入和电流钳输入混合使用的配置。

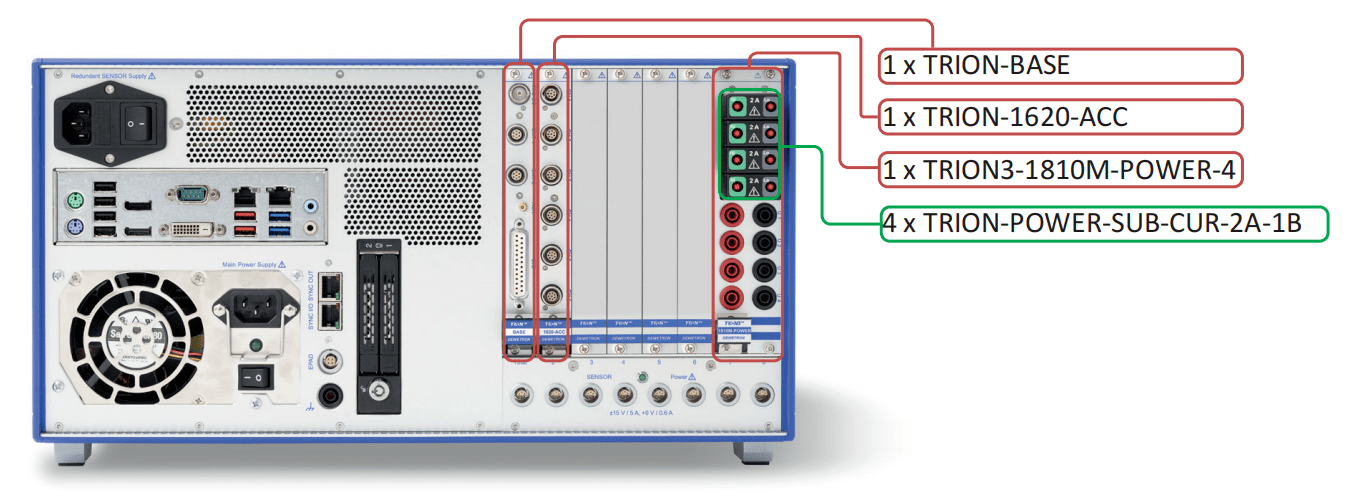

带有混合信号输入的标准四相hth官网产品

适用于电机分析的高级配置，带扭矩转速输入以及辅助的高速模拟输入，用于电压和加速度分析。

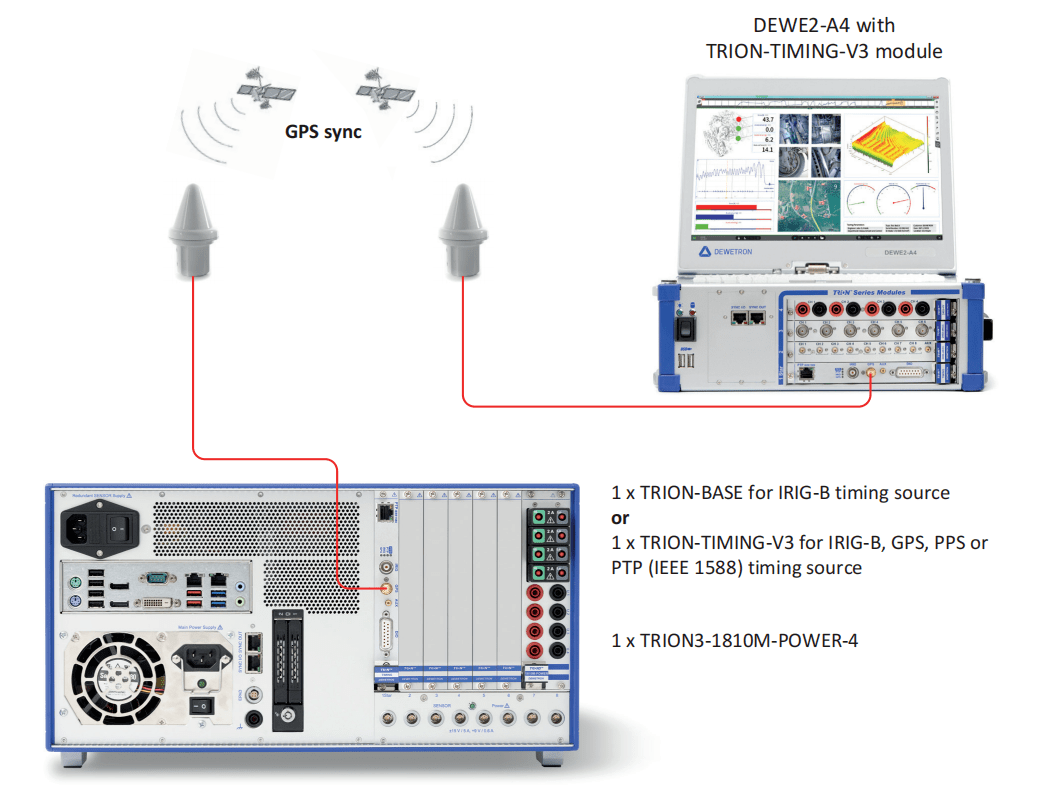

绝对时间同步化选项

使用此选项，hth官网产品 可以与具有绝对时间参考的其它测量设备同步运行。

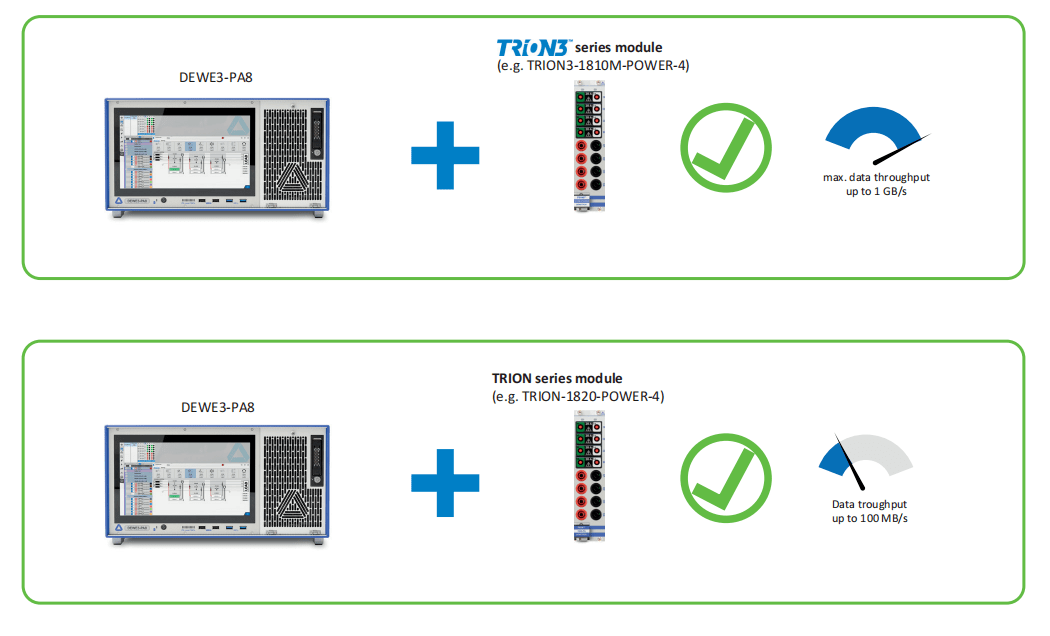

DEWE3/TRION™/TRION3™硬件兼容性

2019年，德威创推出了一系列新的华体会精准计划 ，即DEWE3和TRION3™高速板卡系列。DEWE3-PA8功率测试机型配有一个全混插PXIe背板，并支持任何TRION3™系列模块。 它还可以向下兼容，支持上一代的所有TRION™系列模块。下面的插图将让您了解它们的硬件兼容性及其局限性：

多数采系统同步示例

TRION-SYNC-BUS（SYNC I/O，SYNCOUT）用于同步两个或多个DEWE3/DEWE2数采系统，每个节点之间的距离高达100m。TRION-SYNC-BUS由两个RJ-45接口组成。一个接口是同步OUT，而另一个接口可以用作同步IN或OUT。

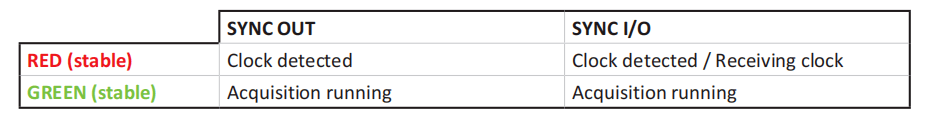

LED指示：

根据SYNC I/O（输入或输出）的使用情况，LED指示系统提示时钟是否可用或从其他系统正确接收。绿色LED表示采集正在运行。如果采集停止，LED将关闭。

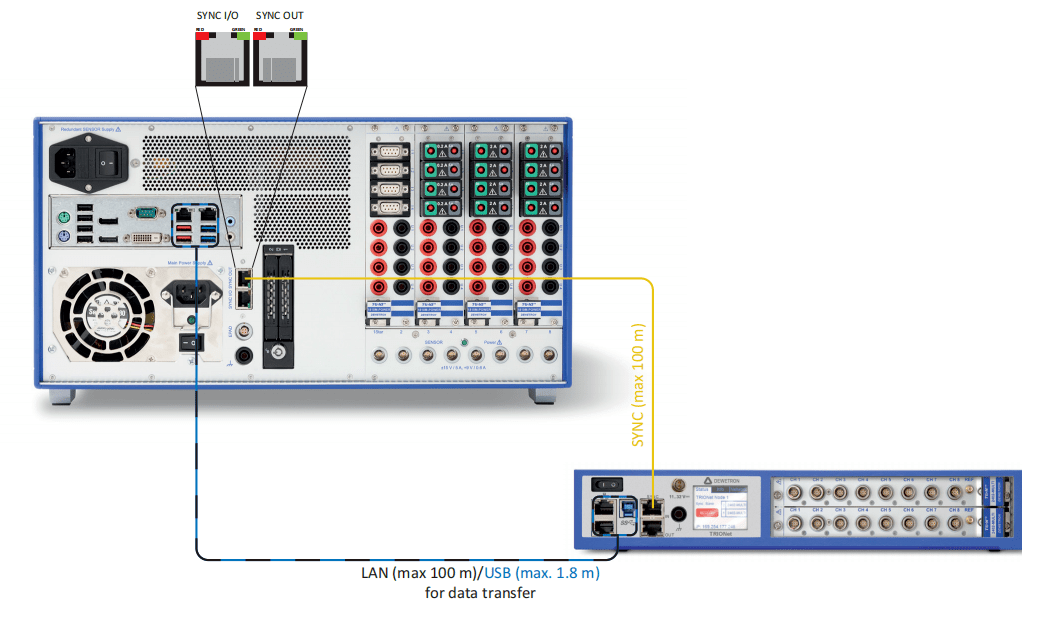

通过TRIONet扩展通道

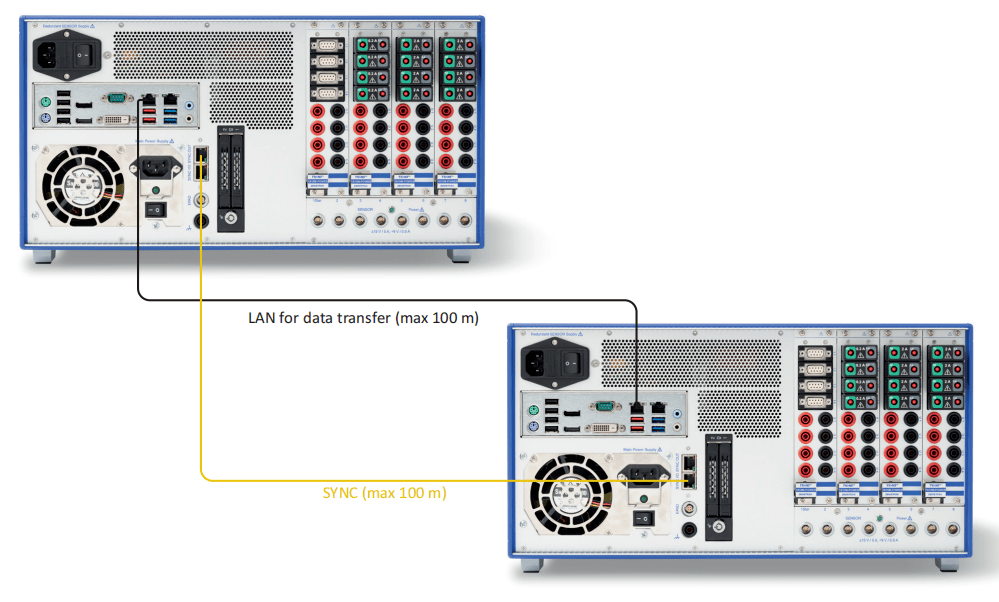

多台hth官网产品 同步
